R-100 數顯半徑測量儀

R-100 數顯半徑測量儀，“R規,也叫R樣板、半徑規. R規是利用光隙法測量圓弧半徑的工具.測量時必須使R規的測量面與工件的圓弧完全的緊密的接觸,當測量面與工件的圓弧中間沒有間隙是,工件的圓弧度數則為此時候應的R規上所表示的數字.由于是目測,故準確度不是很高,只能作定性測量.

R-100 數顯半徑測量儀

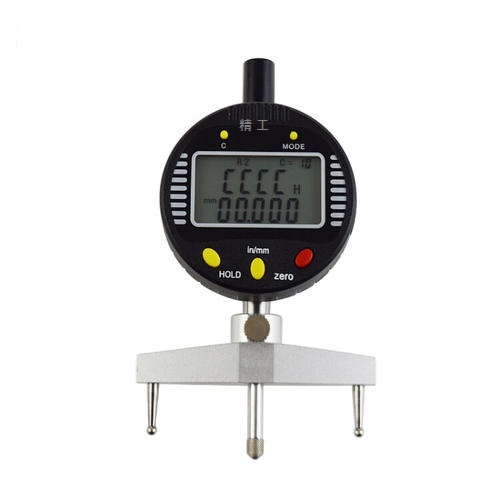

多功能數顯R規，半徑測試儀使用說明書：

為了能充分發揮本產品的特點，使用前請務必仔細閱讀該說明書，并妥善保存以便竟來參考之用。本手冊關于多功能數顯半徑測試儀的說明和資料若有改動，恕不另行通知。

多功能數顯R規，半徑測試儀簡介：

1. 在工程測量中，圓弧形半徑測量一般采用R規板（也稱R規）來比較測量，由于R規樣板規格有限，所以只能測出R規樣板上具有的標準圓弧形面半徑，且為比較測量，無法測出待測工件的實際值。其它大部分非標準圓?。≧樣板上不具備的規格）是無法進行測量的。另外，R樣板規格較多，在實際測量中需花很長時間方能選中合適規格的樣板，測量效率極低。本產品采用容柵傳感器、集成電路等高新技術成果，將機械、電子技術、計算機技術以及傳感器技術有機結合，開發出新一代具有高科技含量的圓弧形半徑測量儀，該產品可測出任意規格的圓弧形面半徑實際值，操作簡潔、讀數快，它具有體積小、讀數方便、手持式測量的特點，可用于機械零件、木模、建筑鋼模等有圓弧測量的地方使用。

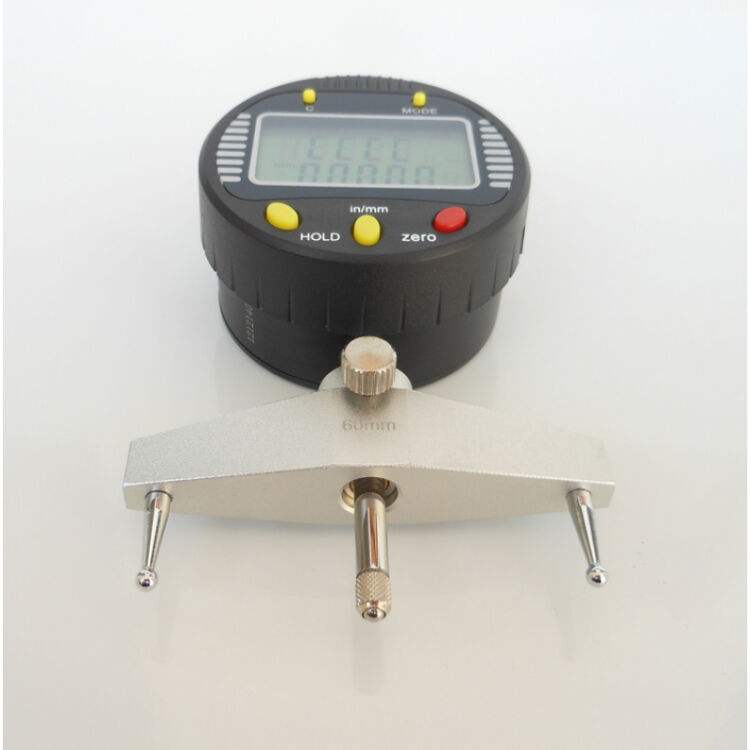

2. 本測試儀采用多套測量爪設計，針對不同的圓弧形面半徑和測量精度選用合適跨距地測量爪。

3. 多種用途

1）數顯百分表功能 4）深度測量

2）外圓弧形面半徑測量 5）臺階測量

3）內圓弧形面半徑測量

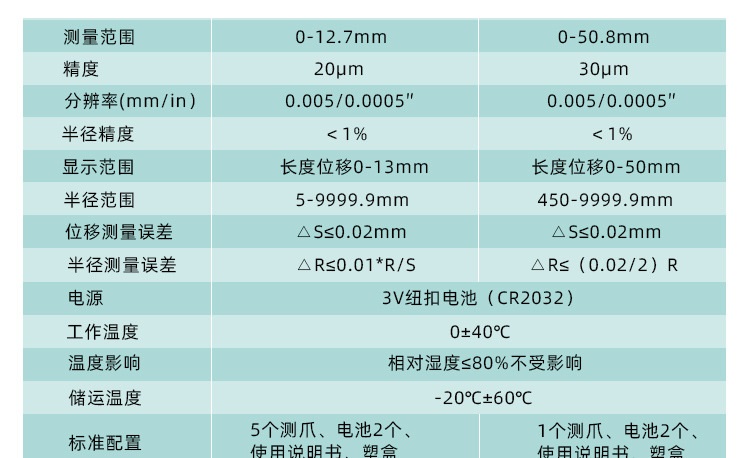

多功能數顯R規，半徑測試儀主要技術參數：

測量范圍1：半徑范圍：5-9999.99mm

測量范圍2：長度范圍：0-12.7mm

位移測量誤差：ΔS≤0.02mm

半徑測量誤差：ΔR≤(0.02／2 )R

電源： 3V鋰電池（CR2032）

工作溫度：0±40℃

儲運溫度：﹣20℃±60℃

濕度影響：相對濕度≤80%不受影響

注：R為待測量半徑，S為對應的位移量值。

功能具體操作

開機輕按ZERO/ON/OFF鍵一下即可

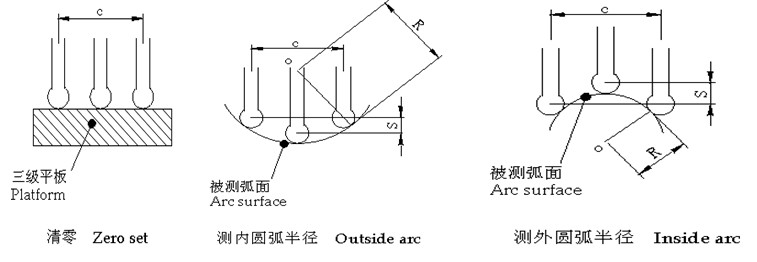

清零短按ZERO/ON/OFF鍵，可任意位置清零，測量內徑、外徑時則必須按照圖4中a圖所示，讓三桿同時與一標準平板垂直

公英制轉換按下UNIT鍵可在公制和英制之間轉換

數據保持及解除按下HOLD鍵，液晶屏上顯示H字符，表示進入數據保持狀態，再按此鍵，保持狀態解除

功能切換本品可進行內、外圓弧形面半徑、長度、深度、臺階測量，按MODE鍵進行功能切換，當窗口排顯示為R1時，系統進入內圓弧半徑測量狀態，顯示為R2時系統進入外圓弧形面半徑測量狀態，顯示為A時，表示斜率。窗口第三排讀數顯示（弦高S值）長度、深度、臺階測量值。圖1的C圖為內徑R測量。測量時，讓三測量桿的球頭同時與被測圓弧接觸，并讓三測量桿軸線所在的平面與被測圓弧共面，在液晶顯示屏上會實時顯示被測圓弧的半徑與弦高，如圖所示。

注：R1與R2狀態系統會根據您實測狀態自動切換！

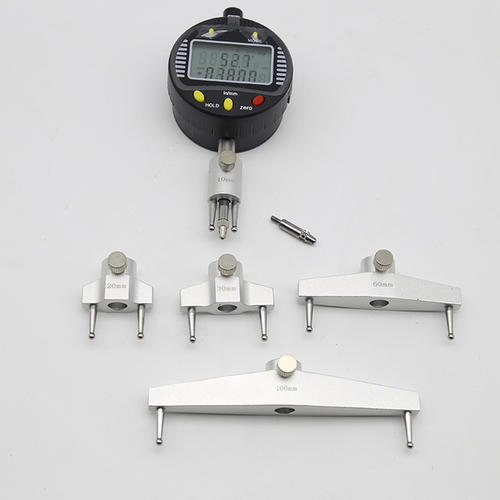

量爪更換可根據測量對象的大小選擇合適的測量爪，一般來說，大半徑選大測量爪。測量爪從小到大編號為10、20、30、60、100，更換測量爪后，按C鍵，可改變C值（即測量爪規格），在屏幕上會依次顯示C=10、20、30、60、100，讓測量爪編號與C值對應，如選30的測量爪，則應使C=30.
