MOM690大電流微歐計 用戶手冊

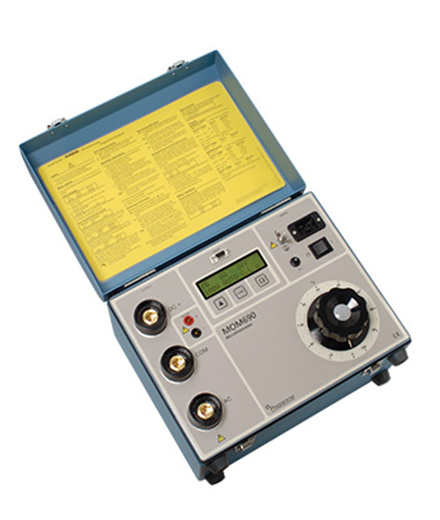

MOM690微歐表產品簡介：
?MOM690高壓斷路器和隔離開關的電阻測試是維護時必不可少的部分
?MOM690大電流觸點和其他傳輸設備的接觸電阻測試儀器在Megger的產品線中已經有許多年了
?MOM690補充了微歐表這個系列的產品。除了大電流輸出功能，MOM690還擁有基于微處理器的測試、存儲和生產報告的功能
?MOM690內置的軟件可以使您進行單次測試或多次測試，并將結果進行存儲。
?MOM690通過選配的MOMWin軟件可將存儲的結果傳輸至電腦，用于進一步分析并生成報告
?MOM690能夠自動設置量程，并連續地對電阻進行測試，到達設定的電流后測試結果可被自動記錄。還有更簡單的嗎？
?在測試完內置CT的斷路器以后，如密封性GIS斷路器，以下規程規定須對CT進行退磁
?有了MOM690的交流輸出能力，這項任務不再麻煩。在不同的場合，MOM690的AC輸出也可用作電流源
MOM690微歐表產品應用：
?重要：在操作儀器前*閱讀使用說明
斷路器測試
1.確保已拆除斷路器兩端的連接線
2.確保斷路器的一端已接地
3.將微歐表接地
4.確保在接線時微歐表的開關關閉
5.將電流電纜連接到儀器的DC+和COM端，并將傳感器電纜連接至斷路器兩端和儀器，確保極性正確
6.開機
7.按下鍵選擇自動“AUTO”或手動“MAN”
8.將輸出電流設為零以開始測試
9.將輸出電流增加至目標值（如600A）
10.讀取電阻讀數
母線焊點測試
1.確保母線已斷開連接且接地
2.將測試儀接地
3.確保在接線時微歐表的開關關閉
4.將電流電纜連接到儀器的DC+和COM端，并將傳感器電纜連接至斷路器兩端和儀器，確保極性正確
5.開機
6.按下鍵選擇手動“MAN”
7.將輸出電流設為零以開始測試
8.將輸出電流增加至目標值（如100A）
9.使用外部電壓表測試每個焊接位置的接觸電阻，電壓表須切換至DC模式
10.計算實際電阻
例如：如果100A測試電流下焊接位置兩端的電壓降是0.0067 V，那么對應的電阻為67μΩ
MOM690微歐表產品特點：
?接地端
小型斷路器
?主電源插口
?電源開關
?DC電流輸出
?COM端
?AC電流輸出
?電壓測試輸入
?設置選擇器
?功能選擇器
?中斷電流并切換電阻和電壓的顯示
?可調變壓器
?顯示屏
?RS232串行端口
| 規格 | |
| 在額定電壓、+25°C的環境下規格的各項指標有效，指標會在不經意間產生變化。 | |
| 環境 | |
| 應用場合 | 儀器可在高壓變電站和工業環境下使用。 |
| 溫度 |
|
| 操作 | 0°C 到 +50°C (32°F 到 +122°F) |
| 儲存 | -40°C 到 +70°C (-40°F 到 +158°F) |
| 濕度 | 5% – 95% RH, 不凝結 |
| CE 標識 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常規 | |
| 電源電壓 | 115 / 230 V AC, 50 / 60 Hz |
| 電源功率 |
115 V, 5980 VA 230 V, 9660 VA |
| 保護 | 小型斷路器、熱跳開關 |
| 大小 | |
| 儀器 |
350 x 270 x 220 mm (13.8” x 10.6” x 8.7”) |
| 運輸箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
| 重量, 115 V 型號 |
24 kg (52.9 lbs) 38.9 kg (85.7 lbs) 連攜帶箱和配件 |
| 重量, 230 V 型號 |
23.7 kg (52.2 lbs) 38.6 kg (85.1 lbs) 連攜帶箱和配件 |
| 電流電纜 | 2 x 5 m (16 ft), 50 mm2 |
| 傳感器電纜 | 2 x 5 m (16 ft), 2.5 mm2 |
| 測量單元 | |
| 電流表 | |
| 量程 | 0 - 800 A |
| 分辨率 | 1A |
| 誤差 |
100 – 800 A, ±1% of reading + 1 digit 50 – 99 A, ±(2% of reading + 2 digits) 0 – 49 A, not specified |
| Resistance | |
| Range | 0 – 200 mΩ, > 200 mΩ not specified |
| Resolution | 1 μΩ |
| Inaccuracy |
100 – 800 A, 讀數的±1 % +1位 50 – 99 A, 讀數的±2 % +2位 0 – 49 A, 未標明 |
| *大負載電阻/電流，115 V型號 | ||||
| 電纜組別 | 標準 | 標準+ | 標準+ | 2 x 15 m |
|
|
|
擴展1 | 擴展1 | 95 mm2 |
| 300 A | 10 mΩ | 6 mΩ | 3 mΩ | 10 mΩ |
| *大電流 | 575 A | 420 A | 360 A | 540 A |
| *大負載電阻/電流，230 V型號 | ||||
| 電纜組別 | 標準 | 標準+ | 標準+ | 2 x 15 m |
|
|
|
擴展1 | 擴展1 | 95 mm2 |
| 300 A | 18 mΩ | 14 mΩ | 11 mΩ | 18 mΩ |
| 600 A | 3.0 mΩ |
|
|
1.8 mΩ |
| *大電流 | 750 A | 570 A | 480 A | 690 A |
| 輸出 DC（CAT I），115 V 型號 | |||
| 電流 (A) | 電壓 (V) | *大負載時間 | 輸入電流 (A) |
| 0 | 7.3 | - | 0.8 |
| 50 | 6.9 | 30 min. |
|
| 100 | 6.4 | 10 min. | 10 |
| 200 | 5.5 | 90 s | 19 |
| 300 | 4.8 | 50 s |
|
| 400 | 3.9 | 30 s | 38 |
| 500 | 3 | 15 s |
|
| 575 1) | 2.5 | 10 s |
|
| 600 | 2.2 | 8 s | 52 |
| 700 | 1.5 | 5 s |
|
| 800 2) | 0.9 | - |
|
|
1) *大電流需使用標準的 2 x 5 m 50 mm2 2) 超過800 A儀器會立即關閉 注意：以上數字顯示的起始溫度為25℃時的*大負載時間，如果要做重復性測試則不成立 |
|||
| 輸出 AC（CAT I），115 V 型號 | |||
| 電流 (A) | 電壓 (V) | *大負載時間 | 靜置時間 |
| 0 | 8.7 | 連續 | - |
| 660 | 3.5 | 2 s | 4 min |
| 注意：不能同時輸出直流和交流電流 | |||
| 輸出 DC（CAT I），230 V 型號 | |||
| 電流 (A) | 電壓 (V ) | *大負載時間 | 輸入電流 (A) |
| 0 | 9.4 | - | 0.4 |
| 50 | 9 | 30 min. |
|
| 100 | 8.6 | 10 min. | 6 |
| 200 | 8 | 90 s |
|
| 300 | 7.2 | 50 s |
|
| 400 | 6.4 | 40 s |
|
| 500 | 5.7 | 30 s |
|
| 600 | 5 | 15 s | 33 |
| 700 | 4.3 | 8 s |
|
| 750 | 3.8 | 5 s |
|
| 800 | 3.6 | - | 42 |
|
1) *大電流需使用標準的 2 x 5 m 50 mm2 2)超過800 A儀器會立即關閉 注意：以上數字顯示的起始溫度為25℃時的*大負載時間，如果要做重復性測試則不成立 |
|||
| 輸出 AC（CAT I），230 V 型號 | |||
| 電流 (A) | 電壓 (V AC) | *大負載時間 | 靜置時間 |
| 0 | 11.2 | 連續 | - |
| 660 | 4.5 | 2 s | 4 min. |
| 注意：不能同時輸出直流和交流電流 | |||
