N4L阻抗分析組件LCR Active Head

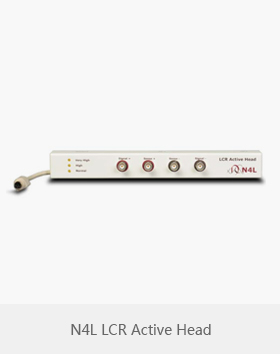

N4L LCR Active Head
N4L LCR有源磁頭阻抗分析選件，用于PSM17xx頻率響應分析儀的LCR測量附件
在LCR有源信號頭夾到PSM系列儀器的前部，并通過一個4線Kelvin連接連接到分立部件。 LCR Active Head與PSM1700和PSM1735兼容。
N4L LCR Active Head內的有源器件緩沖信號以減少雜散效應，并隔離儀器輸入與測量的負載。 LCR Active Head包含精密分流器，可以通過PSM單元根據(jù)元件阻抗自動選擇，直接通過PSM前面板或PC軟件進行控制。
帶有LCR Active Head的PSM系列儀器成為非常通用的LCR組分分析儀。 測試頻率可以從10μHz-5MHz連續(xù)設置（取決于所選的PSM儀器），因此測試可以在精確的頻率下進行。
N4L LCR Active Head優(yōu)勢特點
4線Kelvin連接
DC至5MHz的頻率范圍
信號電平：MAX. ±10V峰值。
分流：100Ω，10kΩ，1MΩ
N4L LCR Active Head參數(shù)
| 型號 | LCR Active Head |
| 頻率范圍 | 10uHz to 5MHz |
| 測量范圍：電感 | 100nH to 10kH |
| 電容 | 10pF to 1000uF |
| 電阻 | 10m? to 100M? |
|
基本精度：PSM1700 / 35 PSM1700 PSM1735 |
0.2% <1kHz 0.5% + 0.005%/kHz <1MHz 0.5% + 0.005%/kHz <5MHz |
| 內部分流： | |
| Low | N/A |
| Normal | 100? |
| High | 10k? |
| Very High | 1M? |
| 電源 | Auxiliary Port |
