AMG MV30振蕩波測試系統 用戶手冊
MV30
10KV 電纜振蕩波測試系統

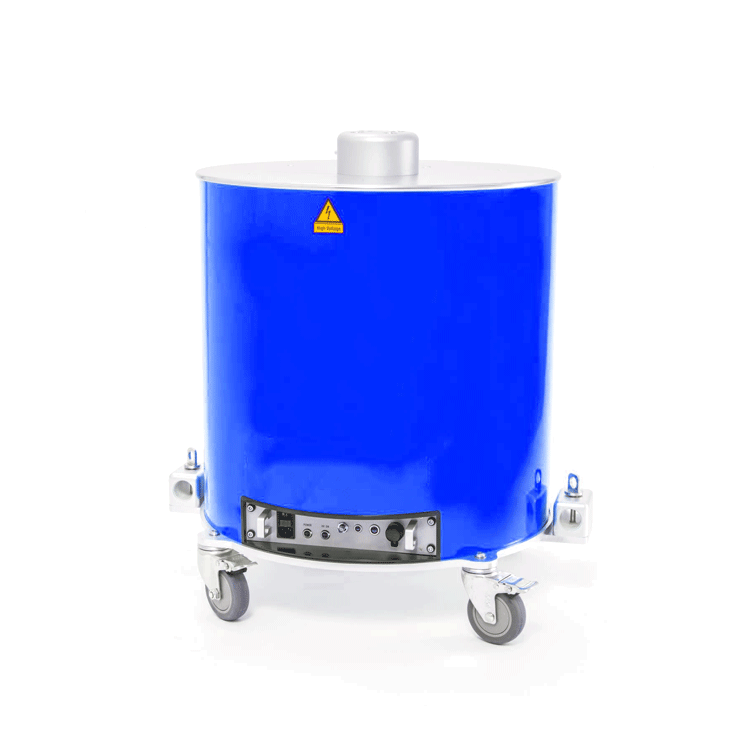

OWTS MV30 系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為 20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓峰值可達 30kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：
- 最新的電晶體技術和激光控制技術，如高壓電晶體開關；
- 電子元器件、數字式信號處理、如高壓電晶體開關、高壓源；
- 數字式信號處理器和過濾器；
- 無線連接以及計算機內置系統：包括局放探測器、控制單元和局放分析器。
MV30 檢測對象主要是 6KV 以及 10KV 的電纜系統?？梢詫址挪课贿M行精確定位。在進行局放檢測的同時還可以測量損耗因子，以確定電纜絕緣的老化情況。這意味著用戶可以在最短的時間內對電纜的健康狀態進行全面診斷。
特點
?具備自動局放校準功能
?符合國際標準的耐壓試驗功能
?可描繪耐壓試驗時局放水平及趨勢
?自動校準電纜長度、接頭位置和波速
?同時定位多個局放缺陷的位置
?具備內置 TDR 校正測試功能,
?峰值電壓、相電壓倍數、有效值電壓三種加壓模式
?相位、局放譜圖顯示功能
?自動放電功能
?實時局放水平、位置顯示功能
?局放水平、局放次數切換顯示
?配備模擬軟件，完整地再現現場試驗數據的分析過程
?配備 USB 接口，便于數據傳輸和系統軟件升級
?電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試。
?可測量局放起始電壓、局放水平，并準確定位局放缺陷位置。
?局放采集卡必須為工業級板卡.
?數據采集裝置 A/D 轉換器不低于 14Bit
?設備分析軟件可以無限聯機,不得使用密碼狗,任意工作電腦均可免費使用和升級.
?分析軟件可以兼容市場上進口主流產品的測試數據
?軟件具備 VLF 耐壓及局放測試功能
?軟件具備雙端定位功能
?設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾
?至少選擇 5 個測量區間開窗分析
?補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響
?具備阻尼故障曲線校正功能
?測量功能和分析功能在一套軟件內，測量和分析必須可以同時進行。
| 系統參數 | DAC MV30 |
| 輸出電壓 | 30 kV (peak) / 21,2kV (RMS) |
| DAC 頻率范圍 | 20Hz – 500 Hz (acc. IEC 60060-3) |
| 被測物電容值范圍 | 0,025 μF … 5 μF |
| 局放測試范圍/局放分辨率 | 1 pC – 100nC / 0. 1 pC |
| 測量局放信號帶寬 | 100 – 500 kHz (acc. IEC 60270) |
| 校準模式下的接頭定位 | 已集成 |
| 局放定位 | Wide-band, 100kHz – 20MHz 自動調整 |
| 電源 | 單相, 94 – 250V, 48 – 63Hz, 500VA |
| 尺寸 |
直徑:Ca. 620mm 高度:Ca. 690mm (不含腳輪) |
| 重量 | 60 kg |
| 現場搬運 | 鋁合金搬運桿 |
| 信號控制 | 由電腦通過網線連接設備控制 |
| 軟件 |
amg diagnostic suite 包括 TDR, 定位圖, PRPDA 模式識別,導入其他測試數據格式，生成測試報告 |
| DAC振蕩波局放測試單元/振蕩波輸出電壓 | 0-30kV |
| 振蕩波輸出頻率 | 20-500Hz |
| 可測電纜電容 | 5uF |
| 電感 | 1H |
| 局放檢測范圍 | 1pC-100nC |
| 分辨率 | ±0.1pC |
| 自身干擾水平 | ＜1pC |
| 外護套試驗 | 3-10kV |
| 外護套精確定點 | 脈沖 1:3/1:5/1:9 |
| 集成軟件 | 專用集成軟件,可統一集成控制與操作上述全部設備 |
| 操作界面 | 中文操作界面 |
