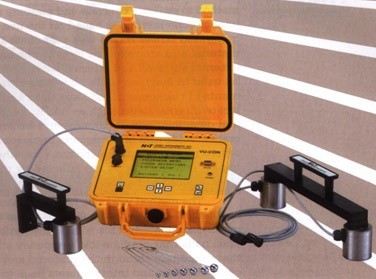

美國NDT James V-V-100 Vu-Con沖擊回波測試儀
型號：V-V-100
廠家：美國NDT James
美國NDT James V-V-100 Vu-Con沖擊回波測試儀測試混凝土的厚度和質量。
無需鉆孔直接精確測出混凝土厚度。
快速定位單邊通道混凝土結構中的分層和空洞。
耐磨設計，適合現場使用。
快速顯示現場測試結果。
便于瀏覽顯示內容，進行數據分析。
數據可下載至PC機，便于今后分析和報告總結。
符合ASTM C-1383標準
V-V-100 Vu-Con沖擊回波測試儀應用沖擊回波法對混凝土和磚石結構作出評估。沖擊回波法基于使用沖擊力，此力穿過測試材料，產生應力波，再同時被測試材料表面和內部破損處反映。此方法可對混凝土作出無損精確的測試，定位內部破損處，比如粘貼物脫落和內部分層。它可測試混凝土厚度，定位裂縫，空洞，以及其他在磚石，灰漿粘貼磚石中的破損。此外，沖擊回波法不受鋼筋干擾?？傊?，此方法以在被測材料的表面產生短期持續機械沖擊力為基礎。此方法一般是利用小鋼珠產生短期機械沖擊力穿過測試材料，然后將內部反應再回傳到被測材料表面(參看下一頁上部圖表) 通過記錄和分析測試表面產生的機械回波振動情況,確定混凝土厚度和其他特征 (參看下段)。之所以使用沖擊回波技術而不是其他更傳統超聲技術，優點是其能產生低頻長波。當?shù)皖l應力波穿過混凝土和磚石時，視二者為彈性相同的材料。
美國NDT James V-V-100 Vu-Con沖擊回波測試儀測試結果
分析由沖擊力發出的振幅的主要頻率，確定材料內特征厚度和距離。
對比分析頻域光譜獲得混凝土同質標志。
計算振動衰減率來收集材料內部信息。
V-V-100 Vu-Con沖擊回波測試儀內置菜單系統決定測試材料的所有參數。厚度菜單快速顯示沖擊力的頻域光譜。儀器自動發現峰值并做標記。
美國NDT James V-V-100 Vu-Con沖擊回波測試儀規格參數
|
儀器重量:
|
2.75Kg
|
|
運載重量:
|
7.7 Kg
|
|
尺寸:
|
114.3mm x 223.5mm x 267mm
|
|
通道采樣頻率范圍:
|
250k-2.0Mhz
|
|
沖擊力探頭尺寸:
|
6, 8, 10, 12, 14, & 16mm
|
|
增益選擇:
|
.5, 1, 1.5, 25, 50
|
|
電池:
|
12 V 4-10 小時連續使用
|
|
顯示屏:
|
320 × 240; 后光照亮，日間使用
|
|
儲存量:
|
200 次測試讀數
|
|
軟件:
|
Windows 兼容9x/me32MB, 100MB 隨機存儲器
|
|
溫度:
|
0°C - 50°C
|
|
V-V-100:
|
Vu Con 全套測試系統
|
|
V-V-120:
|
深度換能器
|
|
V-V-130:
|
沖擊力探頭設備
|
|
V-V-140:
|
速率換能器
|
|
V-V-150:
|
PC 軟件
|
|
V-V-122:
|
電池充電器
|
