EFC-400工頻電磁輻射仿真預測軟件
EFC-400 軟件系統研發的初衷是為了低頻導體或者傳導元的磁場和電場的計算。計算的基礎來自于比奧- 薩伐爾定律和鏡像電荷分布法,，允許對于任何傳導元進行三維空間的任意分布進行分析.。根據三維數據分析， 軟件可以處理低頻段范圍所有的準靜態問題。
應用領域:
1. 對高低頻裝置輻射源的快速簡單的場強計算
2. 基于CAD 標準的模型搭建和3D 模擬仿真效果展示
3. 基于不同的參考空間和位置的數據處理
4. 用戶友好界面下的交互性工作
5. 與其它在用工具軟件的互通和資源共享
產品特征:
1. 從規劃步入到場強計算
2. 省時, 基本要素分析
3. 與世界范圍內的系統軟件標準對應
4. 測量數據和計算數據的表現方式
5. 面對 “客戶”展示可行性分析
技術參數:
1. 磁場計算：RMS值和峰值的計算、時變場分量、頻率范圍：0 ~ 30 kHz
2. 幾何形模型：最多2,000,000 個導體、最多100個 電源線和架空線、最多 200,000個模塊
3. 計算類型：空間直線的計算、空間中面積的計算

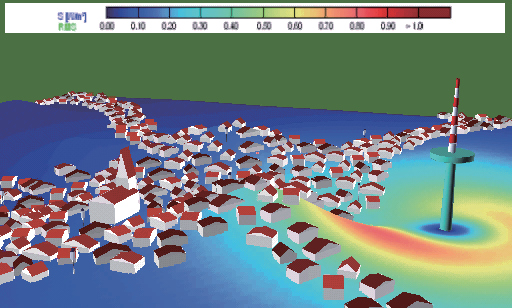

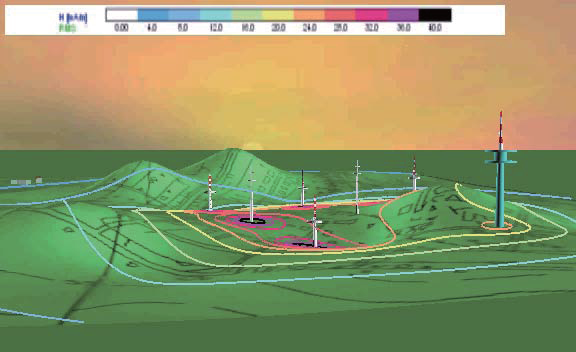

4. 數據顯示：X,Y, Z 軸視圖、2D等高線圖、3D表面圖、直方圖平均
