精工儀器PLUSFO品牌產品掌控了流體非接觸式輸送的核心技術-壓電馬達，并在當時取得了巨大的成功。于是在2002年公司利用這一核心技術在流體非接觸式噴射輸送領域成立新的事業方向，(VERMES Microdispensing)就開始向全世界客戶提供高端流體非接觸式精密輸送解決方案。
VERMES精工點膠機產品系列：
■ MDS3010A--適用于低粘度流體介質（如水狀）
■ MDS3020A--適用于中低粘度流體介質（如墨水、蜂蜜等）
■ MDS3200A--適用于高粘度流體介質（如油脂、糊狀介質等）
產品優勢：
■ 0~7Bar低壓操作
■ 耗材少、價格經濟
■ 最小噴射量0.002微升
■ 非接觸式、無針頭設計
■ 最大噴射速度 1000次/秒
■ 高精度（體積誤差1%以內）
■ 壓電式驅動器，可軟體校正
■ 噴嘴可耐熱，且溫度分布均勻
■ 采用快拆式噴嘴設計，可電子調整
■ 1~2,000,000mPas粘稠度適用性廣
微量噴射閥型號 MDS3200A
適用介質 SMT 粘合劑（包含高硬度顆粒的導電膠），硅膠，底部填充膠等高粘度介質
最小噴射量 2nl（根據液體介質有所不同）
粘度適用范圍 0-200，000mPas
頂桿類型 根據客戶要求配備
供液壓力 0-8Bar
最大噴射速度 1000次/秒
平均噴射速度 250次/秒
工作溫度 10-50度
控制模式
一：發送觸發信號后根據預先設定參數進行噴射
二：噴射次數由外部觸發信號控制
三：噴射液滴大小由外部觸發信號控
尺寸 閥：115*39.5*12mm
控制器：101.6*295*128.4mm
重量 閥：258g 控制器：1350g
無電流狀態 自動常閉
適用介質 各種液態介質，接觸液體部件可選配
加熱系統（選配） 80（標配，更高可選）
供料裝置（選配) MDX系列
記憶程序 10條
微量噴射閥型號 MDS3200A
適用介質 SMT 粘合劑（包含高硬度顆粒的導電膠），硅膠，底部填充膠等高粘度介質
最小噴射量 2nl（根據液體介質有所不同）
粘度適用范圍 0-200，000mPas
頂桿類型 根據客戶要求配備
供液壓力 0-8Bar
最大噴射速度 1000次/秒
平均噴射速度 250次/秒
工作溫度 10-50度
控制模式 一：發送觸發信號后根據預先設定參數進行噴射
二：噴射次數由外部觸發信號控制
三：噴射液滴大小由外部觸發信號控
尺寸 閥：115*39.5*12mm
控制器：101.6*295*128.4mm
重量 閥：258g 控制器：1350g
無電流狀態 自動常閉
適用介質 各種液態介質，接觸液體部件可選配
加熱系統（選配） 80（標配，更高可選）
供料裝置（選配) MDX系列
記憶程序 10條
微量噴射閥型號
MDS3010A/MDS3020A
適用介質
酒精類介質、試劑、稀釋類化學溶劑低粘度粘結劑
最小噴射量
5nl（根據液體介質有所不同）
粘度適用范圍
0-8000mPas
頂桿類型
陶瓷
供液壓力
0-6Bar
最大噴射速度
400次/秒
平均噴射速度
250次/秒
工作溫度
10-50度
尺寸
閥：103*39.5*10mm 控制器：101.6*173*128.4mm
控制器
MDC3090
重量
閥：210g 控制器：1350g
無電流狀態
自動常閉
適用介質
各種液態介質、有機溶劑、弱酸弱堿
加熱系統（選配）
80度
供料裝置（選配)
MDX系列
記憶程序
10條
標準接口
RS232C; 24V / 5V PLC,
應用領域：
■ 生命科學，醫學診斷：
精原細胞及蛋白質解決方案
■ 粘結劑：
UV膠、氰基丙烯酸酯、厭氧膠
■ 電子行業：
助焊劑，選擇性噴涂
■ 油類和脂類
■ 精密機械、鐘表行業 手機行業，平臺電腦行業

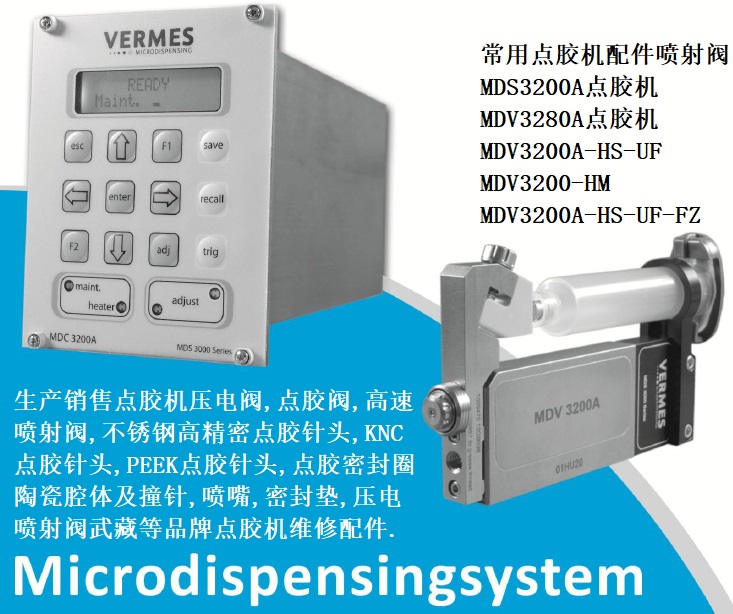

MDV3200A

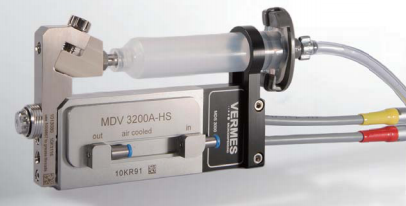

MDV3200A-HS-UF
MDV3200-HM
MDV3200A-HS-UF-FZ
vermes壓電噴射閥MDV3200A、MDS3010A、MDS3020A專用陶瓷撞針(tappet CTF 15 1008347)、鎢鋼撞針(tappet TTF 15 1013176)、密封墊(Tappet sealing 1007067)、導柱(tappet guidance 1007075)、一體(整體)噴嘴(NOZZLE N11-100、120、150、200,N10-100、150、200、300,N13-70、50)，采用進口材料精密加工而成，具有使用方便、耐磨性好、使用壽命長等特點。
SJV-902-VS噴膠閥和MDV3200A-HS-UF噴膠閥
MDV3200-HM和MDV3200A壓電噴射閥
VERMES高粘度噴射閥MDS3200A
VERMES噴射閥@LED UV膠 導熱膠 導電膠 SJV-902-VS
VERMES壓電式噴射閥@MDV3200-HM壓電式噴膠閥
MDV3200A/MDV3200A-HS-UF壓電噴射閥 VERMES
德國微密斯VERMES壓電噴射閥MDV3010A/MDV3020A
SJV-902-VS非接觸式壓電噴射閥@MDV3200A
MDV3200A-HS-UF高速撞針噴射點膠閥MDV3200A陶瓷鎢鋼撞針
MDC3200+ Hot Melt Dispensing System
|
型號 |
MDC 3200A |
MDV3200A |
|
規格 |
128mmH*102mmW*173mmD(W/o cable) |
128mmH*102mmW*185mmD(with cable)3HE*20TE |
|
重量 |
Ca.1500g |
|
|
電源電壓 |
110/230V AC/DC |
|
|
電源頻率 |
50/60 Hz |
|
|
電流消耗 |
900mA max.(在啟動時，最高數值可達4500mA{啟動峰值. 保險絲：保險系數大于16A，分別適用240V和110V的電源 |
|
|
操作溫度 |
0 °C 至 50 °C |
|
|
空氣濕度 |
35 % 至 95 % rH |
|
|
外殼形狀 |
19“ 帶插頭式外殼 |
|
|
外殼顏色 |
黑色，前面板顏色較淺 |
|
|
通風狀態 |
對流 |
|
|
顯示行 |
2 行16 個字符 |
|
|
顯示照明 |
白色的背景照明 |
|
|
鍵盤 |
12 軟鍵 |
|
|
鍵盤顏色 |
藍色 |
|
|
指示燈 (前面板) |
1x 加熱電路 (紅燈) 1x 服務請求( 保養指示)(紅燈)1x 調整成功 (綠燈)1x 調整不成功 (紅燈) |
|
|
指示燈(后面板) |
1x 照明電源燈 |
|
|
插頭 (后面板) |
1x Mains plug 電源插頭(110/240 V AC) 1x 9 pin Sub-D RS-232C1x 15 pin Sub-D PLC |
|
| 內徑 mm | 外徑 mm | ruarokku規格 | 2條螺絲規格 | 數量 |
|---|---|---|---|---|
| 型號 | 型號 | |||
| 0.60 | 0.70 | FN-0.60N | FN-0.60ND | 1部/1包 |
| 0.50 | 0.60 | FN-0.50N | FN-0.50ND | 1部/1包 |
| 0.40 | 0.50 | FN-0.40N | FN-0.40ND | 1部/1包 |
| 0.30 | 0.40 | FN-0.30N | FN-0.30ND | 1部/1包 |
| 0.25 | 0.35 | FN-0.25N | FN-0.25ND | 1部/1包 |
| 0.20 | 0.30 | FN-0.20N | FN-0.20ND | 1部/1包 |
| 0.15 | 0.25 | FN-0.15N | FN-0.15ND | 1部/1包 |
| 0.10 | 0.20 | FN-0.10N | FN-0.10ND | 1部/1包 |
| 0.05 | 0.15 | FN-0.05N | FN-0.05ND | 1部/1包 |
| 0.04 | 0.14 | FN-0.04N | FN-0.04ND | 1部/1包 |
| 0.03 | 0.13 | FN-0.03N | FN-0.03ND | 1部/1包 |
| 0.02 | 0.12 | FN-0.02N | FN-0.02ND | 1部/1包 |
| 內徑 mm | 外徑 mm | ruarokku規格 | 2條螺絲規格 | 數量 |
|---|---|---|---|---|
| 型號 | 型號 | |||
| 0.60 | 0.63 | FN-0.60N-F | FN-0.60ND-F | 1部/1包 |
| 0.50 | 0.53 | FN-0.50N-F | FN-0.50ND-F | 1部/1包 |
| 0.40 | 0.43 | FN-0.40N-F | FN-0.40ND-F | 1部/1包 |
| 0.30 | 0.33 | FN-0.30N-F | FN-0.30ND-F | 1部/1包 |
| 0.25 | 0.28 | FN-0.25N-F | FN-0.25ND-F | 1部/1包 |
| 0.20 | 0.23 | FN-0.20N-F | FN-0.20ND-F | 1部/1包 |
| 0.15 | 0.18 | FN-0.15N-F | FN-0.15ND-F | 1部/1包 |
| 0.10 | 0.13 | FN-0.10N-F | FN-0.10ND-F | 1部/1包 |
| 0.05 | 0.08 | FN-0.05N-F | FN-0.05ND-F | 1部/1包 |
| 0.04 | 0.07 | FN-0.04N-F | FN-0.04ND-F | 1部/1包 |
| 0.03 | 0.06 | FN-0.03N-F | FN-0.03ND-F | 1部/1包 |
| 0.02 | 0.05 | FN-0.02N-F | FN-0.02ND-F |
1部/1包內徑 mm頂端外徑mmruarokku規格數量型號0.600.70SHN-0.6N1部/1包0.500.60SHN-0.5N0.450.55SHN-0.45N0.400.50SHN-0.4N0.350.45SHN-0.35N0.300.40SHN-0.3N0.250.35SHN-0.25N0.200.30SHN-0.2N0.150.25SHN-0.15N0.100.20SHN-0.1N |
