QG-5金相試樣切割機 操作方法
1. 超大可視觀察窗
2. 雙邊夾具適用于100mm直徑以內的棒材切割。

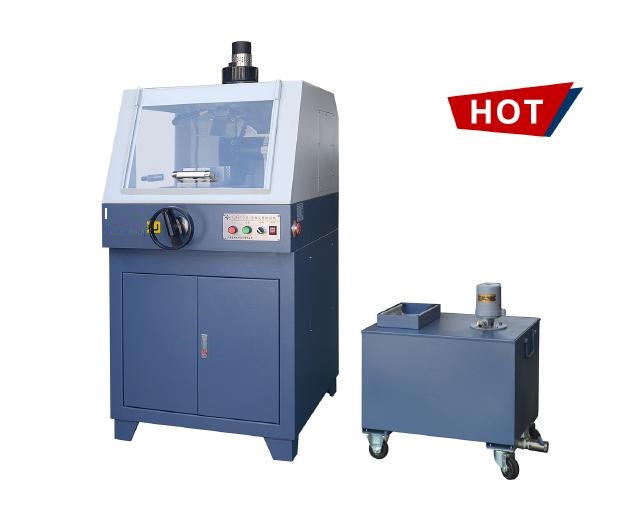

QG-5型金相試樣切割機適用于各種金相試樣材料的切割，通過平臺的縱向推動來進行試樣切割，切割范圍大，切割能力強；雙邊夾具結構，牢牢固定試樣；夾具鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，使用壽命長；內置沖洗水槍，維護保養極其方便；切割室采用雙面透明有機玻璃窗口和內置LED照明燈，并配備強力排氣裝置，使觀察更清晰；柜式結構，方便存儲各類切割耗材；并配備循環冷卻系統，切割后的試樣表面光亮、平整，無燒傷，是切割試樣的理想設備。
|
型號 |
QG-5 |
|
切割方式 |
手動，平臺Y向進給 |
|
切割片尺寸 |
Φ380×2.8×Φ32mm |
|
最大切割截面 |
100×120 mm |
|
Y軸行程 |
265mm |
|
主軸轉速 |
2800r/min |
|
電機功率 |
4kw |
|
切割平臺尺寸 |
250×240mm，12mmT型槽 |
|
切割?yuàn)A具 |
螺紋夾具，鉗口高度60mm, 開口120mm |
|
輸入電源 |
380V, 50Hz, 10A, 三相五線 |
|
外形尺寸 |
800×900×1640mm |
|
重量 |
340kg |
|
水箱容量 |
100L |
|
水泵流量 |
25L/min |
|
水箱尺寸 |
460×600×680mm |
|
水箱凈重 |
36kg |
