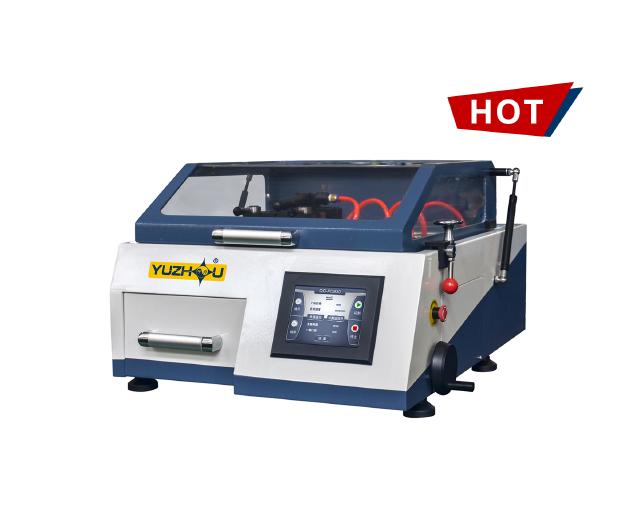

QG-PCB30手自一體精密切割機
1. 觸屏界面清晰，功能布局合理，參數快速修改，數據直觀顯示
2. 手自一體操作，根據工況靈活選用電動進刀、手動操作平臺或切割片等切割方式
3. 小機身，大平臺，靈活配合多種夾具進行試樣夾持
4. 自帶獨立循環過濾冷卻水箱，清理方便，節約擺放空間
5. 安全可靠，工作區域全封閉結構、開蓋驟停保護
適用于PCB板，電子零部件，直徑30mm以內的小型材料切割。
QG-PCB30手自一體精密切割機采用調速電機，經皮帶傳動帶動切割片獲得有效轉速。觸摸屏顯示及操作，畫面清晰，功能布局合理，可自由設置參數，使得切割準備更加得心應手。該機可根據不同材料或個人使用習慣選擇右側手搖式轉輪控制主軸推進方式或平臺推進方式進行切割，亦可根據設置的參數自動進行切割。機身整體設計精巧，內置獨立不銹鋼循環過濾冷卻水箱，配以80％水和20％切削液混合潤滑切割片和樣品，有效避免樣品表面發熱燒傷，防止導軌和滾珠絲杠生銹。該機設置開蓋停機安全保護功能，工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。工作平臺可配置不同夾具，夾緊裝置可自由拆卸、清洗。QG-PCB30臺式切割機，機身小巧卻功能強大，可應用于PCB板材、Φ30mm以內金屬材料、電子零部件、鑲嵌件等金相試樣的切割，同時外形美觀時尚，人機界面操作便捷，性價比高，是當下小件切割的不二之選。
|
型號 |
QG-PCB30 |
|
切割方式 |
手動/自動，主軸進給或平臺進給 |
|
進刀速度 |
手動控制/自動可調1-36mm/min (調節步長為0.1mm/min) |
|
切割片尺寸 |
Φ180×0.8×Φ22mm |
|
最大切割直徑 |
Φ 30mm |
|
最大行程 |
主軸行程140mm，平臺行程230mm |
|
主軸轉速 |
500-3000r/min |
|
電機功率 |
1.2kW |
|
切割平臺尺寸 |
245×415mm，8mmT型槽 |
|
切割?yuàn)A具 |
快速夾具，鉗口高度45mm；垂直夾具，開口27mm |
|
顯示及控制 |
5.7寸觸摸屏顯示及控制 |
|
電源輸入 |
單相220V, 50Hz, 8A |
|
水泵流量 |
16L/min |
|
外形尺寸 |
620×740×380mm |
|
凈重 |
80kg |
