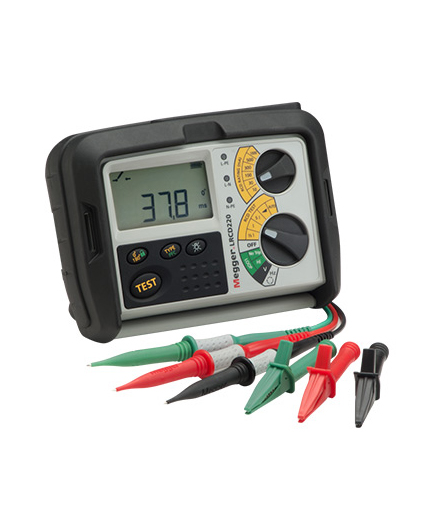

·Megger的LRCD200系列是*新一代的儀器，結合了不跳閘回路測試和RCD測試，為電氣承包商測試帶電線路提供了簡單、低成本和靈活的測試工具
·所有的Megger LRCD200系列設備均帶有校正證書
·三種設備可供選擇：
Megger LRCD200：這種設備提供了三相不跳閘回路的測試和1×I10 mA到500 mA RCD測試。適合在英國以外的*使用
Megger LRCD210：種設備提供了三相不跳閘回路的測試和1/2 I、I、和5I 標準、可選擇的和DC RCD測試。適合家用設備的檢測，符合英國Part P標準的要求
Megger LRCD220：提供LRCD210所有功能，外加110 V回路測試和雙線快速測試以及相對相、相對地故障測試
上述三種設備均不會在測試過程中使30 mA額定電流以上的RCD跳閘
LRCD200系列不跳閘回路和RCD測試儀產品特點
·不跳閘測試儀
·從10mA到1000mA的RCD測試
·使用及其簡單和安全
·內置防護面罩
·堅固的橡膠保護
·防塵防水
·3年質保
LRCD200系列不跳閘回路和RCD測試儀產品應用
·儀器配置的外殼上，圍繞的是堅固的塑料，符合IP54防水、防塵標準要求，并且儀器設計簡單，使用方便。
·儀器能掛在脖子上或拿在手中，其外殼使用的是防滑式設計，放在椅子上和架子上不會滑落下來。測試導線可以附在儀器上。L-N-E連接指示LED燈顯示連接狀態和極性是否顛倒。
LRCD200系列不跳閘回路和RCD測試儀產品說明
·所有LRCD200系列儀器都帶有Megger的合格證書。這一系列儀器為：
LRCD200：這個儀器提供了3相安全不跳閘回路測試和1xI 10mA到500mA的RCD測試。
LRCD210：這個儀器提供了3相安全不跳閘回路測試和1/2I, I,和5I標準 DC RCD測試。
LRCD220：測試功能和LRCD210測試，并帶有110V回路測試和2線快速測試，同時還有相對相，相對地測量和自動RCD測試。
所有的三個儀器將不會跳閘，RCD額定在30mA或者更大在回路測試中。
·不跳閘回路測試：
Megger 不跳閘回路測試是為RCD符合條件的電路進行回路測試的。RCD額定在30mA或者更高*能保證不跳閘。所有的LRCD測試儀提供下列測試：
測試量程自動選擇
在回路測試中通過PFC計算然后顯示
在連接到一個電路中后，提供電壓顯示
能測試頻率
2線快速測試
415V相對相回路測試
110V操作電壓
背光LCD顯示
相位旋轉
3線低電流不跳閘回路測試提供測試范圍從0.01歐姆到2000歐
不跳閘回路測試。RCD額定在30mA或更高，在回路測試中*不會跳閘，甚至是電子RCD
·RCD測試:
通過測試RCD額定電流來測試RCD跳閘時間。在國際性的應用中，多必須完成以下5步測試：
1/2 x RCD額定電流，確保當額定電流一半的電流流通RCD的時候，RCD不會跳閘。
1 x RCD額定電流，這是用一個跳閘時間去確保RCD在指定的時間內跳閘。
5 x RCD額定電流，也是用一個跳閘時間去確保RCD在指定的時間內跳閘。
1x 和 5x 0 度和180 度測試。
LRCD220 的自動測試功能能完成上面所有自動測試，其測試結果會自動儲存供以后查看。
·所有的LRCD測試儀器都能進行如下實驗：
10mA到500mA RCD測試
1 x I RCD測試
1/180度選擇
斜坡測試
25V或50V接觸電壓選擇
可選接觸電壓顯示
交流、交流選擇、直流和直流選擇RCD類型選擇
·LRCD210和LRCD220還能進行以下實驗：
1/2 x I 和5 x I RCD 測試
·LRCD220能進行如下實驗：
1000mA RCD測試
背光顯示
測試鎖定
相位旋轉顯示
| 電壓測量: | (LRCD200, 210, 220):0 V - 500 V |
| 精確度: | ±2% ±2 位數 |
| 頻率測量: | LRCD200,210,220 |
| 量程: | 25Hz 到 450Hz |
| 精確度: | 25.0Hz 到 199.9Hz ±0.1Hz；200Hz 到 450Hz ±1Hz |
| 相位旋轉顯示(LRCD220)： | 用三線連接來確定相位旋轉 |
| 頻率: | 45Hz 到 65Hz |
| 3-線不跳閘回路測試(LRCD200,210,220)： | |
| 電源: | LRCD200/210：200V - 280 V 45Hz 到 65Hz；LRCD220：100V - 280 V 45Hz 到 65Hz |
| 常規測試電流: | 15 mA |
| 回路精度: | 0.01Ω- 9.99Ω(±5% ±0.03Ω)；10.0Ω- 99.9Ω(±5% ±0.5Ω) |
| 100Ω- 999Ω(±5% ±5Ω)；1.00 kΩ- 2.00 kΩ(±5% ±30Ω) | |
| 2 線HI 電流線/接地回路測試(LRCD220) | |
| 電源: | 100 V - 480 V |
| 常規測試電流: | 0.5 mA 到 2.4 A |
| 回路精確度： | 0.01Ω - 9.99 Ω (±5% ±0.03 Ω)；10.0Ω - 99.9 Ω (±5% ±0.5 Ω) |
|
|
100Ω - 999 Ω (±5% ±5 Ω)；1.0 kΩ - 2.00 kΩ (±5% ±30 Ω) |
| 線/線 (LRCD220) | |
| 電源: | 100 V - 480 V 45Hz 到 65Hz |
| 預測故障電流(PSCC)： | 預測故障電流 = 常規供電電壓/回路阻抗 |
| 精確度源自回路測試： | 1 A - 199 A 1 A 分辨率；0.20 kA - 1.99 kA 10 A 分辨率 |
| RCD 測試 | |
| RCD 測試范圍： | LRCD200/210：10mA, 30mA,100mA,300mA, 500mA |
|
|
LRCD220：10mA，30mA, 100mA, 300mA, 500mA, 1000mA |
| 電源: | LRCD200/210 = 200 V - 280 V 45Hz 到 65Hz |
| 測試電流精確度: | |
| 不跳閘測試: | (1/2I) –8% 到 –2%；LRCD220 = 100 V - 280 V 45Hz 到 65Hz |
| 跳閘測試: | (I, 5I) +2% 到 +8% |
| 跳閘時間: | ±1% ±1ms |
| 故障電壓 | |
| 顯示范圍: | 0 V 到 50 V |
| 誤差: | +5%/+15% ±0.5 V |
| 溫度和濕度 | |
| 儲存范圍: | -25°C 到 +70°C |
| 操作濕度: | 93% R.H. @ +40°C *大 |
| 操作范圍: | -5°C 到 +40°C |
| *高海拔: | 2000m |
| 電源 | |
| 電池: | 8 x 1,5 V IEC LR6 AA 堿性電池 |
| 可更換電池: | 8 x 1.2V 鎳鎘或者是鎳電池 |
| 電池使用壽命: | 2000組連續性測試 |
| 尺寸和重量: | 203 x 148 x 78 mm；980g |
