Baker NetEP在線電機分析系統簡介：
?Baker NetEP在線電機動態分析儀是一種預安裝的電機系統監控方案，它能夠持續獲取電機和轉動設備的健康和運行數據。
?使用NetEP，維護人員能夠日以繼夜的在重要電機上采集性能數據，并且在舒適和安全的辦公室或者從有網絡的任何地方來監控轉動設備的狀態。系統能夠幫助在實質上減少或者消除高昂的非計劃停機損失，原因*是系統能夠提供信息來提高維護決定的制定和計劃。
?NetEP代表著新的轉動設備的預測性維護的新典范。它能夠顯著的使維護人員獲知公司的重要電機資產的狀態，也許電機曾經出現過問題，也許電機系統正在發生問題，這些問題可能導致故障或者停機。電機維護計劃通常都是被動因應電機故障，而且依賴于測試來查找給定電機狀態的故障。這些能夠幫助判斷電機是否需要更換或者維修，但是獲取的數據通常不能揭示瞬間或者罕見的電機系統問題，這些問題可能對電機性能產生影響或者導致故障。
?NetEP依靠提供顯示很長時間趨勢數據的能力而超越了便攜式儀器。NetEP使用戶能夠更大化的看清楚電機系統的健康和運行情況。它不是被設計來取代使用便攜式儀器所做的一系列維護測試，而是對便攜式電機測試儀諸如Baker AWA-IV或者Baker EXP4000的補充，能夠使災難性的電機故障和昂貴的非計劃停機更少化。它也能被用于將電機系統數據發送到OPC標準的服務器中，以之來和公司的*的維護管理和資產分析系統一起使用。
Baker NetEP在線電機分析系統如何工作
?電機系統包含三個基本元素：供電電源、電機、電機的負載，比如泵和風扇。NetEP能夠監控電機系統是否有性能下降的問題以及比較差的電源質量和不良的負載狀況。它能夠產生警報比如過高的電流預示著問題。
?NetEP在開關周期內追蹤電機，確定負載不匹配或者識別不良的負載波動或者過載。性能數據和問題提醒能夠快速地傳送給操作員控制臺。
?EXP4000動態電機分析儀使用的都是成熟的技術，NetEP以擁有*的數據收集機理為特征，它能夠和標準的電腦服務器和網絡協議相結合。單*的NetEP能夠收集32臺正在工作的電機的數據，而且能夠連接七種不同總線電壓。多個NetEP能夠通過網路連接到一臺電腦服務器，這使得用戶可以從全世界的任何一個地方監控到數百臺電機。
?NetEP的每一個電壓檢測接頭連接一個電壓總線，每臺被監測的電機都安裝有電流傳感器 。
?兩種數據獲取方式分別是: 電源質量（每十秒獲取一次）以及時間波形（每小時獲取一次）。儀器分析所測所有電機的超過100個電氣參數，如果實測值超過用戶設定閾值，儀器產生警報信息。
?NetEP監測所有的三相電壓和電流信號，每秒鐘采樣兩萬次。
Baker NetEP在線電機分析系統架構概覽

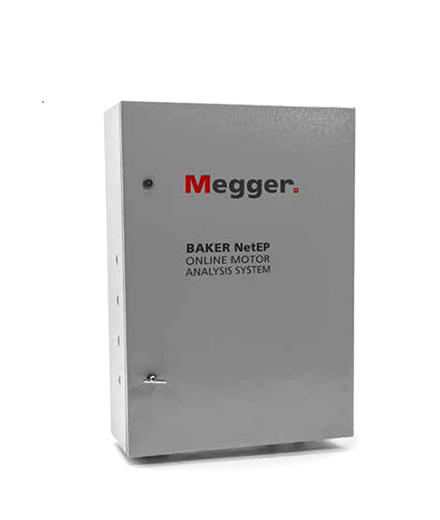

?NetEP設備（柜式）是測量設備的核心。它可以通過連接的以太網絡把測試數據傳輸?shù)椒掌髦小?/span>
?NetEP服務器管理著和網絡電腦節點之間的數據存儲和交換。（比如用戶的電腦網絡、數據存儲元和用戶界面客戶端）。這個服務器由用戶提供，其中必須運行SQL數據庫。
?Megger電機狀態監測儀 NetEP是用戶界面客戶端。
Surveyor NetEP軟件
?Surveyor NetEP軟件包含在操作者控制臺中。它是一個Windows電腦的應用程序，此電腦連接到NetEP裝置的數據庫上。
?軟件自動對比收集的數據和用戶設定的界限值，并且通過五種狀態等級來指示出電機系統的狀態。每臺電機的狀態都用彩色方塊來顯示警報視圖，它能夠在軟件中自始至終被使用，包含電機樹能夠非常容易的識別電機狀態。
Baker NetEP在線電機分析系統功能：
變頻器監測
?NetEP能夠監測任何三相感應電機或者發電機。另外，它也能捕捉變頻器驅動的電機的狀態，讓維護人員能夠分析其行為和性能。
數據搜集管理和趨勢分析
?Surveyor NetEP軟件在定期間隔下能夠提供超過100個電機狀態參數的數據，而且能夠?qū)λ鼈冎械?8個設置報警界限。
?Surveyor NetEP軟件有兩種數據獲取方式：電源質量、時間波形獲取。
監控能力
?電源質量監控識別
?電機性能監控識別
?電流監控識別
?電流或者電壓頻譜監控識別
?扭矩監控識別
Baker NetEP在線電機分析系統技術能力和規格：
?持續監控到32臺電機的超過100個參數
?可以連接七種不同的電機電壓信號
?測量值包括: 峰值、有效值、 總諧波失真、 總失真、波峰系數、不平衡度、功率因數、輸入功率和每個電壓和電流相位的對稱分量
?頻譜采集 (三相電壓和電流)
?時間波形獲取
?扭矩時間波形以及扭矩頻譜
?轉速
?電機偏心率
?輸出功率
?負載百分比
?能效百分比
?有效負載因數
識別可預測性維護的機會
?為參數設置報警值
?顯示參數的變化趨勢
Baker NetEP在線電機分析系統其它性能規格
?局域網: 網絡接口802.4標準10/100/1000 Base T
?交流輸入電壓: 110 V–240 V
?電流互感器 (CTs): 5 A–2000 A, CAT V 電纜長度到150英尺，25 kHz信號獲取
?電腦、數據存儲和使用電腦聯通網絡
