產品編號：P01167003
產品介紹

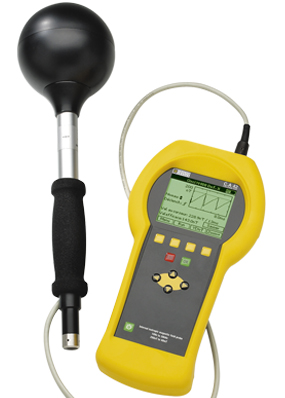

CA42工頻電磁場分析儀，是一款為測量工頻（DC至400kHz）的電場與磁場，并可實時顯示相對于歐盟指令及國際標準所規定限值的比值，為環境電磁輻射檢測部門、勞動安全部門、電力高壓輸配電部門、軌道交通運維部門、EMC檢測研究機構等單位，提供了最佳電磁場環境監測的解決方案。
產品特點
1.全面性的便攜式工頻電磁場分析儀
2.測量帶寬：DC至400KHz（磁場：0Hz-400kHz; 電場：5Hz-400kHz），滿足各種測量需要
3.內置IEC, EN, DIN, VDE, BGV, ICNIRP等電磁輻射計權評價標準;
4.可顯示測量的電場（V/m）、磁場（T）絕對值，或與內置標準相比的相對值（%）
5.可實時顯示峰值、RMS（均方根）值、X,Y,Z 分量值、及平均值,;
6.可選購示波器模式功能，提供電場或磁場隨時間的變化曲線等
7.可選購FFT頻譜分析（2048點）功能
8.具有1M 內存，可儲存測量數據，并可進行自動記錄（可設置1-999s 存儲時間間）
9.具有RS232通訊接口，標配數據處理軟件
10.具有模擬量信號輸出，可輸出磁場各分量（X,Y,Z）的模擬量電壓值
11.儀器內置一磁場探頭(10-30kHz)，并可自動辨識外接磁場或電場探頭（選購）
12.具有4種外接探頭可選
13.EF400 電場探頭: 5-400kHz / 1~30 kV/m
14.MF400磁場探頭: 10-400kHz / 10nT~20 mT
15.MF400H磁場探頭: 10-400kHz / 100nT~200 mT
16.MF05磁場探頭: 0-500Hz / 100μT~1 T（可用于測量地球磁場）
產品應用
1.環境電磁輻射監測
2.工作場所的電磁安全監測
3.電力輸配電系統電磁輻射監測
4.軌道交通電磁輻射監測
5.相關院所及高校的EMF 研究
6.電子及家用電器研究所
7.電力、電子設備及家用電器等生產廠家
8.國防電子設備的電磁安全檢測
9.EMC 電磁兼容領域
10.計量認證及產品監督檢驗單位
| C.A 42 低頻/工頻電磁場分析儀主機-技術參數 | |||||
| 應用范圍 | 地磁場,直流設備,50Hz/60Hz 輸變電系統,配電室,發電設備,地鐵電車,家用電器,感應爐等作業和公共場所電磁環境 | ||||
| 頻率范圍 | 電場: 5Hz-400KHz; 磁場: 10Hz-30KHz | ||||
| 國際標準 | ICNIRP OCCUP; ICNIRP GNPUB;EN50366; BGV B11Exp.1;Exp.2;Exp.2H/D等六種不同國際標準;同時支持中國國家標準預設. | ||||
| 帶通濾波頻率 | 16.67,50,60,83.3,150,180,250,300,400,1200,2000Hz | ||||
| 通訊 | RS232串口數據傳輸功能 | ||||
| 數據存儲 | 1M內存（15150個測量值或80幅示波圖或475幅頻譜圖） | ||||
| 模擬信號輸出 |
三維信號(Vx,Vy,Vz)輸出 / 校準：標準的1V滿刻度電壓值(所有量程) 頻率范圍：0-30KHz 電壓輸出：磁場探頭電壓輸出功能 |
||||
| 液晶顯示 | 160*140像素LCD顯示 | ||||
| 操作溫度 | -10~50℃， 相對濕度 20~80%（無凝露） | ||||
| 電池參數 | 5節1300 mA.h Ni-MH AA 電池 | ||||
| 使用時間 | ≥6小時 | ||||
| 電磁兼容標準 | 符合EN 61326-1標準 | ||||
| 外形尺寸 | 266*144*60mm | ||||
| 重量 | 950克 | ||||
| 示波器功能（可選） |
顯示X,Y,Z或其中最大值的電磁場強度隨時間的變化曲線;示波圖自動或手動振幅刻度可以通過以下三種模式觸發:自動,一次完成,外部觸發; 時間基數:根據探頭,時間基數從2ms-400ms可調整;在“縮放功能”、 “保留”、 “斜率”測量模式下，時間基數可擴展為0.1 ms； 同步功能:可調整的觸發水平和極性； ?保留-運行?功能:雙穩態功能, “保留”實現了使用1或2個指針測定1個點的參數(nT, sor V/m, s)倍數和約數或2個指針(mT/s, μT/s, etc.)位置之間斜率； 縮放功能:在“運行”模式下縮小時間基數掃描速度. |
||||
| 頻譜分析功能(可選) |
電磁場強度RMS值和X,Y,Z分量值的頻譜分析功能;自動或手動振幅刻度,可調節的頻率帶寬和縮放功能來實現頻譜分析功能 FFT 2048點計算;1024點顯示 頻率范圍:0Hz-29KHz和0Hz-91KHz 分辨率:1,1.67,2,5,10,16.7,20,50和100Hz ?保留-運行?功能: 使用1個指針測定1個點的參數(nT, Hz or V/m, Hz, 倍數和約數) |
||||
| 電磁場探頭 | |||||
| 探頭 | 內部探頭 | MF400 | MF400H | MF05 | EF 400 |
| 方向性 | 無方向性 | 無方向性 | 無方向性 | 無方向性 | 無方向性 |
| 傳感器 | 磁場 | 磁場 | 磁場 | 磁場 | 電場 |
| 線圈面積 | 100cm2 | 100cm2 | |||
| 頻率范圍 | 10Hz-30kHz | 10Hz-400kHz | 10Hz-400kHz | 0Hz-500Hz | 5Hz-400KHz |
| 量程范圍 | 200nT-40mT | 10nT-20mT | 100nT-200mT | 1uT-1000mT | 1V/m-30kV/m |
| 精確度 | ±5% | ±3% | ±3% | ±3% | ±5% |
| 測量刻度 |
4 / 40 /400μT 4 / 40mT |
200nT / 2 / 20 / 200μT / 2 / 20mT |
2 / 20 / 200μT/ 2 / 20 /200mT |
200μT, 10mT及 1T | 300V/m,3 及 30kV/m |
| 訂購號 | 標配 | P01167302 | P01167303 | P01167304 | P01167305 |
