產品編號：P01126505
產品介紹

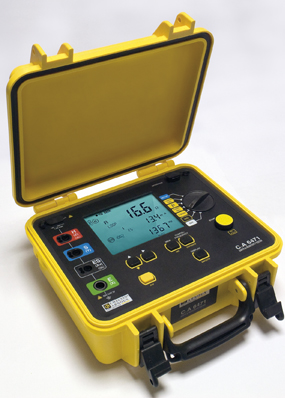

便攜式數字接地電阻測試儀CA6471可用來測量：焊接點電阻，接地電阻（選擇使用或不使用電流鉗），土壤電阻率，接地耦合以及步長電壓。
測量接地電阻從0.01 到 99.99kΩ，自動量程切換，即儀器自動匹配最佳的測量量程、測量頻率及測量電流。測量頻率從41 到 513Hz可調（手動或自動），同時采用抗干擾設計，可用于各種復雜惡劣的環境（如存在影響測量精度的大的離散電流）。
最多可存儲512組測量結果，可直接在儀器上查看，亦可通過DataView® 軟件導入到PC，自動生成報告。
CA6471符合電氣安規Cat IV ， 50V。過電壓保護高達 250VAC （當誤連接到帶電電路），同時屏幕顯示電壓值。
CA6471 外殼堅固，防水防塵，操作簡單，可進行多種測量，是做維護人員的理想之選。其機械指標和安全指標（如：沖擊測試、顛簸測試、落體測試等）均符合IEC標準。
產品特點
2鉗法測接地電阻 (不需要打輔助地樁)
2線法或4線法焊接電阻測量/導通性測試 (DC 電阻)，自動電流反向
3極法接地電阻測量，可手動或自動選擇頻率
4-極法土壤率測量，自動計算Rho ??? ，可選擇Wenner法或Schlumberger法
3極法電阻耦合測量
在電氣噪聲很大的環境中，手動或自動頻率掃描：從41到513Hz，可獲得最佳測量精度
可選擇測試電壓： 16V或32V ，測量電流可高達250mA
具有自動關機功能
自動識別各種電極連接
可存儲512組測試結果
光隔離USB 通訊接口
通過DataView® 可遠程設定和操作
可充電鎳氫（NiMH ）電池
堅固防塵防水外殼 – IP54
符合接地標準 IEC 61557 4 和 5 部分
DataView® 軟件，數據存儲，實時顯示，分析，生成報告以及儀器組態設定
產品應用
3極法測量接地棒或接地網的接地電阻，該方法僅適用于容易斷開接地連接導線的場合
土壤電阻率測量，定位土壤電阻率最低的位置，讓接地裝置更經濟合理
電位測量，在用3極法測量前，用來評估電氣安全。當無法斷開接地導線，當故障極有可能發生，當接地裝置與被測地大小可比擬時，建議進行電位測量。
2線法或4線法測量焊接點電阻和導通性測試，DC測試電流為250mA或更高，可用于檢測接地系統的所有連接點
接地耦合測量與顯示，用于評估互不相連的兩個接地電阻之間的影響
| 4P接地電阻測試儀法國CA6471-技術參數 | ||
| 測量 | 接地電阻/土壤率/耦合 | |
| 測量方法 | 3極法/ | 4極法 |
| 測量范圍 | 0.01 ~ 99.9kΩ | 0.001 ~ 99.99kΩ |
| 分辨率 | 0.01 ~ 100Ω | 0.001 ~ 10Ω |
| 測量頻率 | 41 ~ 512 Hz | |
| 地極耦合測量 | 有，自動計算 | |
| 精度 | 2% | |
| 選擇性4P法 | 有 | |
| 雙鉗法測量范圍 | 0.01 ~ 500Ω | |
| 分辨率 | 0.01 ~ 1Ω | |
| 測量頻率 | 4種：128Hz、1367Hz、1611Hz、1758Hz | |
| 土壤率范圍 | 0.01 ~99.9kΩ | |
| 測量頻率 | 41 ~ 128Hz | |
| DC電阻測量 | 2線法 | 4線法 |
| 測量范圍 | 0.12Ω ~ 99.9kΩ | 0.001Ω ~ 99.9kΩ |
| 測量電流 | > 200mA DC | |
| 寄生電壓最大值 | 60 VPEAK | |
| 存儲功能 | 512組測量結果 | |
| 通訊接口 | 光口/USB 接口 | |
| 安規 | 50 V CAT IV | |
| 電源 | 鎳氫充電電池，支持直流電源充電 | |
| 尺寸 | 272 x 250 x 128 mm | |
| 重量 | 3kg | |
