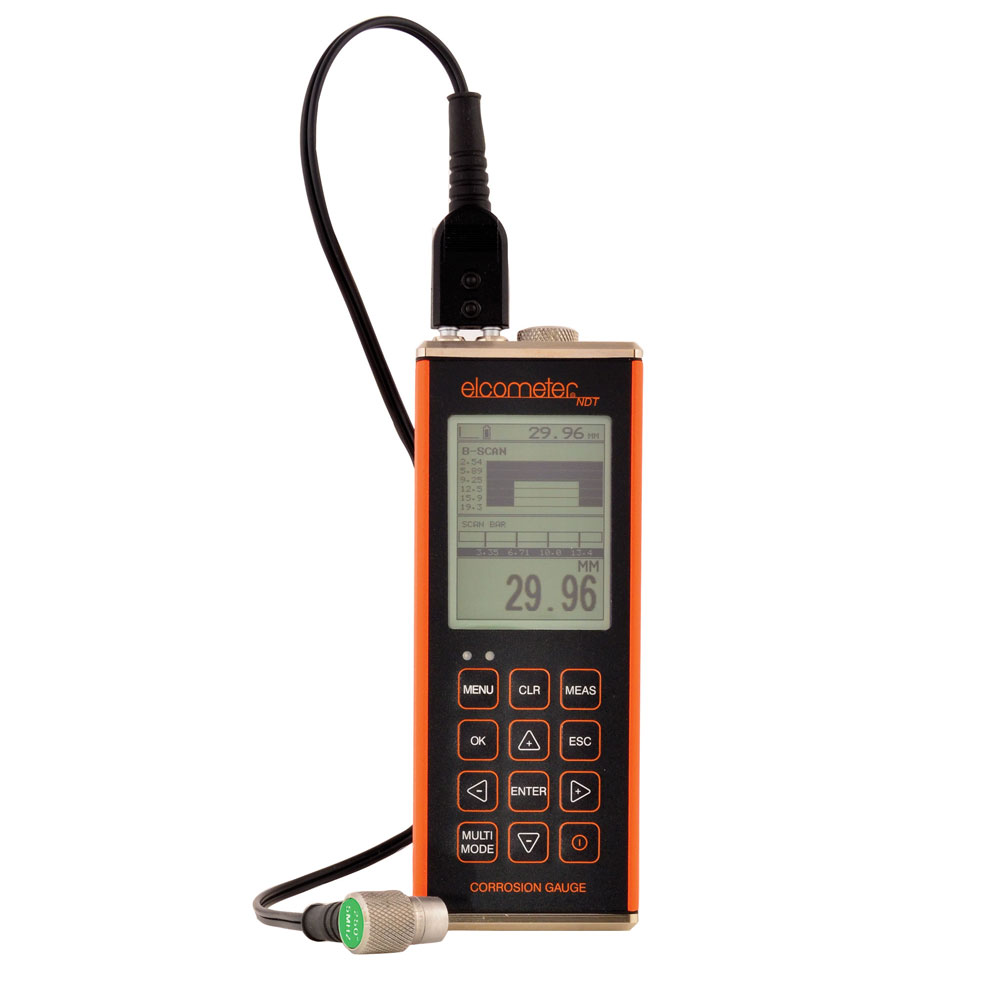

CG70 腐蝕度檢測儀
CG70系列憑借其寬大、方便閱讀的顯示屏，為用戶提供A和B掃描選項來準確展示測量結果。
Elcometer CG70腐蝕測厚儀有兩種型號可供選擇：CG70BDL和CG70ABDL. 這兩種型號提供2D橫截面方塊圖, 提供了物質的厚度的圖形表示，理想的準確分析和識別凹坑和腐蝕區域。
|
特點:
|
|
CG70BDL 掃描模式中每秒32個讀數，內部數據記錄器最多存儲12,000個讀數及其波形?？赏ㄟ^RS232輸出到易高NDT數據管理軟件中，方便用戶分析和做專業報告。 點擊此處 查看完整的產品規格.
|
|
|
CG70ABDL CG70ABDL帶A型掃描顯示屏，允許用戶全面解釋和控制測量讀數。 用戶可選擇查看全波或半波。 點擊此處 查看完整的產品規格
|
|
CG70系列有64個用戶自定義的設置，并且能夠與從儀器內置菜單中選擇多種傳感器。
回波-回波模式的增益控制功能可自動調節接收回波的幅度，同時也可通過選擇低，中，高增益選項來適應被測材料性質，適合艱難的應用。
CG70 特征解釋
重復性/穩定性指示條
易高系列擁有6個豎條信號，當所有豎條全亮并且數字測厚儀上的最后一位數字穩定時，儀器即可得出可靠的測量結果。
顯示最小厚度的高速掃描顯示屏
通過快速增加測量數據的刷新率，這種模式可以使用戶掃描被測試材料。儀器會自動保存下最小的厚度值并且在掃描結束之后顯示出來。這個模式也可與極限報警模式一起使用（取決于產品型號）。
差分模式
一旦用戶自定義的標稱厚度值被設置后，儀器將會用+/-號來顯示輸入標稱值的厚度差。
極限報警模式
用戶可以定義最小和最大厚度極限。如果測量值超出上限或下限，紅色LED會亮起，蜂鳴器響起。綠色LED亮起指示可接受厚度。
V-型路徑校正模式
雙晶傳感器由一個帶兩個晶體的探頭組成（一個傳輸，一個接收聲脈沖）。晶體被一個隔音屏障分開-聲音從一個晶體傳到另一個晶體，產生一個V型路徑。 由于時間/厚度的關系是非線性的，V-路徑校正模式就用來彌補這個錯誤。
CG70 測量模式介紹
|
脈沖-回波模式 (PE）: 標準顯示模式，測量從傳感器探頭基體到材料密度邊界（通常是背面）的總厚度。適合凹洞和瑕疵的檢測。 |
|
|
回波-回波模式（EE）: |
CG70 顯示模式
|
材料厚度數字顯示模式: 所有型號的標準顯示模式，以毫米或英寸為單位，用數字來顯示厚度值。
掃描欄顯示模式:
B掃描顯示模式: |
|
|
A掃描顯示模式---全波型(RF）: *
A-掃描顯示模式---半波型（正波形/負波形）: *
* 只有CG70ABDL型號提供 |
