數字式超聲波檢測儀  終極檢測工具 ULTRAPROBE® 9000:

Ultraprobe 9000 全套工具包是一種多功能的數字式超聲波檢測器，可探測、存儲和分析超聲波信息，從簡單的泄露檢測到復雜的機械分析，均可應用。根據檢測環境的差異，提供各種量身定做的功能附件，適用特定的應用場合。Ultraprobe 9000完全符合Intrinsically Safe class I, Division I, Groups A, B, C& D工廠防爆安全使用認證標準，并超過ASTME1002-93泄露檢測標準的要求。由于性能卓越、質量過硬，成為美國政府及太空總署指定產品。

拿到Ultraprobe 9000，您的感覺會像握著手槍一樣棒，比感覺更棒的是它信號清晰、簡潔優雅的風格，以及在工業檢測應用上的杰出表現。您將在使用過程中發掘其非凡的潛力。獨有的Spin and Click技術，使得復雜的操作變得簡單、快捷，15分鐘即可學會

當運轉設備出現故障、泄露及電氣放電時，會產高頻短波信號（超聲波），人耳聽不到。Ultraprobe 9000使用獨有的外差法(Heterodyning)將探測到的超聲波信號轉換為可聽見的音頻信號，通過耳機傳到人耳，并在LCD上用一個分成16小段的條形圖很直觀地實時顯示聲音強度的變化，用數字顯示頻率和分貝值。

• 開放平臺軟件
• 交互式模塊
• 頻率調諧
• Spin and ClickTM 技術
• 120 dB 動態范圍
• 400記憶記錄: dB, 頻率, 時間, 日期, 文本, 操作模式或更多
• 隔音耳機
• 環保的充電電池
• 優良的應用支持
• 大多數振動分析儀的簡單的接口界面, 包含:  SKF, ENTEK, DLI, CSI, DI
• 開發的業界領先超聲波機

Ultraprobe 9000應用領域

泄露檢測

超聲波泄露檢測應用極為廣泛，幾乎所有工廠都可用到。不論何類流體產生泄露，Ultraprobe 9000都能檢測到，泄露越嚴重，信號越強，尤其適合于飽和氣體、多種氣體、壓力容器、真空處理等應用場合。

閥門類與凝汽閥的檢測

當流體（氣體或液體）從高壓端通過閥門到低壓端，在正常情況下會相對較“安靜”，一旦閥門有泄露或阻塞，液體通過泄露點或阻塞段時，就會產生湍流。湍流會產生強烈的超聲波信號，而且即使在噪音環境下也能被Ultraprobe 9000檢測出來。

大部分的凝汽閥制造廠都建議超聲波檢測法最為可靠。凝汽閥漏氣太大或阻塞，都可輕易地測出來。儀器的調頻功能可突出故障信號，明顯降低外來聲音的干擾，即使檢測排列緊密的多個凝汽閥也互不受影響。

軸承與機械部件檢測

可在故障早期發現異常。在各種轉速下都能發現軸承缺油和用油過量、軸承內有異物、磨損嚴重等，高頻短波的超聲波可避免偏移、濾掉背景噪聲，且在振動情況下使用不受影響。

機械運動可產生寬頻率的聲音信號，Ultraprobe 9000在高頻窄波段可以很靈敏地探測聲波振幅和音調的微小變化，可進行對比，也可觀察其變化趨勢。根據美國宇航局的研究，高于8dB預示缺油，高于12dB表示故障初發期，16dB以上意味著故障已經發展了，35-50dB則是事故發生的預告。

電氣設備檢測

當開關裝置、變壓器、絕緣裝置、斷路器、繼電器、母線排等發生電氣放電，例如電弧、漏電或電暈，可能是潛在故障。這種信號用Ultraprobe 9000聽起來像是油炸聲或嗡嗡聲，越靠近放電處，聲音越大。配合使用附件UWC-9000（超聲波集波器）可對架空電力線進行檢測。

熱交換機、鍋爐及冷凝器檢測

可用Ultraprobe 9000檢測這些設備的管道、管板和箱體。有三種方法檢測泄露：壓力、真空和超聲波測試。壓力和真空檢測，是接收泄露點發出的超聲波，而超聲波測試，則是在箱體內放一個特殊的聲波發生器，將超聲波信號傳送到各條管道后，再用儀器從外部檢測漏出來的超聲波信號，適合于帶部分負載檢修或停產檢修。

 航空器檢測

航空器上的系統，如壓縮機、閥門、動力、泵、座艙窗戶等等，都會產生超聲波，有的源于湍流，有的源于摩擦。當這些部件開始磨損、失效或泄露，產生的超聲波就會異常。首先在Ultraprobe 9000的掃描模式下找到聲音異常區域，再用接觸模式進行診斷。儀器準確性高、攜帶方便，十分適合于對航空器進行例行檢查，受到美國宇航局的大力推薦。

船舶檢測

Ultraprobe 9000在船舶工業上應用也很廣泛。在防水板、艙蓋的密封性，冷凝器、蒸汽系統、壓縮氣體系統、各種機械部件以及各種閥門等     。在沒有水壓的情況下，可以配合使用超聲波發生器來檢測相應設備的密封性。

 運輸行業應用

一般應用范圍有水封、風噪音、氣動剎車、輻射泄露等。按照傳統方法，使用水龍帶和閃光燈檢測漏水和風噪音，費時而且準確性不佳。采用肥皂和水泡檢測空氣剎和輻射泄露，也是耗時低效。使用Ultraprobe 9000檢測則輕松多了。將超聲波發生器放在艙體（車體）內，掃描門、窗、地板、封口處等，可以精確、快速而且簡便地完成檢測。

壓縮機檢測

壓縮機是氣體壓縮系統的心臟，即使微小的泄露也會迅速擴大，威脅系統安全。Ultraprobe 9000有兩種方法檢測可壓縮機的閥門。一種是“直接”法，用探頭接觸閥門，再調整儀器靈敏度來判斷聲音最強點。另一種方法是通過附著在金屬的表面的“磁座”檢測。磁座可以消除機械振動過大對儀器讀數的影響

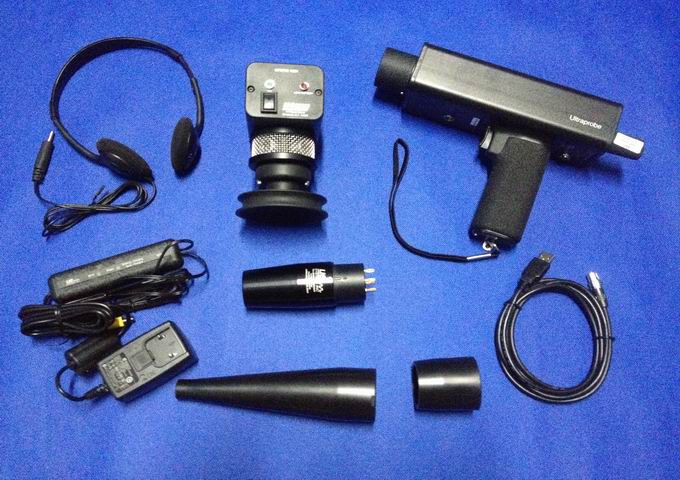

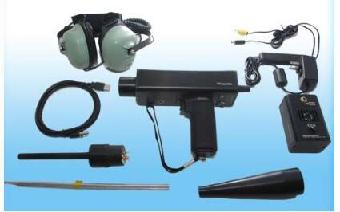

ULTRAPROBE 9000 全套配置

DHC-2 豪華隔音耳機:

這個耐用耳機被設計遮蔽在工業環境中(23dB噪聲衰減)經常發生的強烈的聲音, 以便用戶能容易地聽見ULTRAPROBE 9000接受的聲音

WTG-1低昂音發生器:

低昂音發生器是被設計成一種充斥超音波的發射器, 當放置在一個空的容器或在測試對象的一邊時, 它將那個區域充斥強烈的超聲波并且不會擊穿固體，但流經泄漏孔. 空的容器例如管子、罐、窗口、門、隔框或者艙口蓋可以立即被檢查泄漏. 這種發生機是一個國際專利低昂音發生器, 它覆蓋了一些在幾分之一秒的超聲波頻率，以產生一個強有力的，可識別的'顫音'信號。'顫音'信號防止可能導致錯誤讀數的一個定波情況并且提供在實際所有材料的一致性測試.

RFE-9橡膠聚焦探頭

橡膠聚焦探頭是圓錐形的橡膠盾。它用于遮蔽離群超聲波和協助使“Trisonic”掃描模塊的接收在狹窄的領域。

5PC-C9 I/O 電纜:

作為從手槍下載記錄到電腦接口的標準輸入/輸出電纜.

BCH-9電池充電器:

這是標準的帶有120 Volts AC @ 60 Hz線形輸入的Ultraprobe 9000充電器, 充電時間8小時. (在一些國家是220 Volts @ 50 Hz, 這個時候選擇 BCH-92 作為標準配件)

BCH-WTG電池充電器:

這是標準的Ultraprobe 9000低昂音發生器的充電器, 120 Volts AC @ 60 Hz線形輸入. 充電時間8小時. (在一些國家是220 Volts @ 50 Hz, 這個時候選擇BCH-WTG2 作為標準配件)

SCM-9 trisonic?掃描模塊

這個模塊接受空氣傳送的超聲波, 例如壓力或真空泄漏和放電散發的那些。該trisonic掃描模塊有一個采用三種壓電變換的相控陣裝置,這三個壓電傳感器集中定向和有效強化”熱點”信號, 以便瞬間的超聲波放射可被檢測

STM-9 聽診器(接觸式)模塊:

這個模塊有一根作為“波導管”的金屬棒。它對內部發生的, 例如內管、軸承座或者凝汽閥的超聲波是敏感的。 一旦被超聲誘發, 它將傳輸信號到壓電傳感器. 它是一“屏蔽模塊”, 提供對于離群的RF波的屏蔽防護以免影響電子接受和測量. 它配備了低噪聲放大，以便清晰理解信號

SLP-EXT 聽診器擴展包:

包含三個金屬棒以能使聽診器傳感器到達31 英寸 (78.7 cm)的位置.

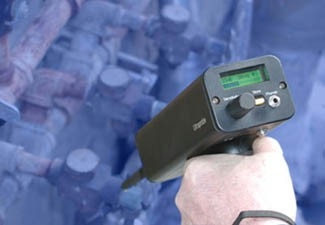

手槍-握柄 單元:

這是主控制器， 它包含顯示面板， 音量和頻率調整的'Spin & Click' 控制, 數據進入和儲存， 耳機插孔， 電池，輸出/輸入端口，觸發開/關開關和模塊插座

可供選擇的配件：

UFMTG1991—多方向音源產生器：內有4個超聲波發生器，能覆蓋360o的區域，信號輸出可選

☆   WTG2SP—管路用音源產生器：超聲 波信號可通過管口在管路內傳送，具 有多種接口形式，輸出信號振幅可調

☆  EXC-9000—屏蔽導線：長2.4m， 配合各種探頭使用，可延伸到難以達到的地方

☆  MMP-2U—磁座：可依附 在金屬表面上，在振蕩 或其它惡劣環境下進行檢測，特別適合于壓縮 機氣門檢測

☆ UWC-9000—超聲波集波器：使可檢 測距離加倍，靈敏度增加，適合于使用者不能接近設備的場合

☆  LLA—超聲波放大液：低表面張 力的液體，可增強微泄露信號，起 始值可達1×10^-6std.ml/sec

☆ CFM-9—近焦探頭模塊：增 強接收湍流信號的能力，用 于微泄露近距離檢測

ULTRAPROBE ® 9000 Spin and Click 技術

UE Systems' 獨特的Spin and Click ? 技術使復雜的檢測過程簡單化,快捷化,  你將感到驚訝, 你只需完成兩個控制.

只通過“轉動”和“按擊”, 您能:

• 找出并且辯認潛在問題
• 儲存數據
• 快速改變頻率
• 快速地改變靈敏性
• 通過RS232輸出
• 選擇'彈出閃爍', '峰值保持' , '實時“ ...等等

首先你一眼易讀顯示屏顯示. 你可以看到校準分貝顯示和16段直方圖，即時掃描聲音強度的變化，并同時掃描保持的峰值

ULTRAPROBE® 9000 技術參數

 覆蓋以下多個專利:: 4416145, EPO151115, 502674183

UE Systems承諾具有持續的產品改進, 因此產品規格具有不預先通知是隨時變更。  詳細的申請的保固內容是有效的. The Ultraprobe 9000 和Ultratrend 軟件Software是與Y2K 符合
