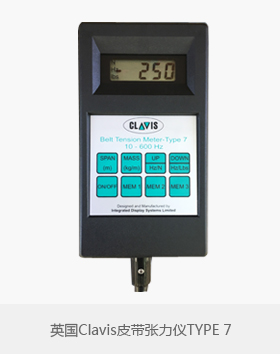

英國CLAVIS Type 7皮帶張力儀能夠測量10Hz至600Hz之間的皮帶振動頻率。該皮帶張力儀有以牛頓和磅以及赫茲為單位操作的功能。在多軸（三軸或更多軸）上，可以通過選擇不同的皮帶量程來進行有效的測量。如果測得的頻率低于10Hz，則選擇一個可用的較短跨度。如果測量的頻率高于600Hz，則選擇更長的量程（如果可用）。
根據測得的皮帶頻率，該皮帶張力測量?jī)x表能夠計算高達9,990 N（2,200 lbs）的皮帶張力。
每臺CLAVIS流量計均配有精密機械諧振器（音叉），以便用戶進行簡單的校準驗證。
CLAVIS皮帶張力儀設備可包含：
CLAVIS專利傳感器
手提箱
調音叉（檢查校準）
校準認證
充電器
可充電電池
RS232C串行通信
每次讀取數據時，通過RS232串行端口傳輸數據。 采用以下協議; 波特率9600,8個數據位，1個停止位。 值字符串由'CR'（十進制13）終止。 通過一個9路D'型插頭（引腳5通用，引腳3發送）輸出。 無需信號交換。 該通信在TYPE 5 和 TYPE 7皮帶張力儀中都是存在的。
CLAVIS皮帶張力計Type 7傳感器頭
根據您需要測量的皮帶類型，可以選擇光學（TYPE 12）或聲學（TYPE 3）傳感器頭。
光學傳感器頭使用不可見的紅外光束來檢測皮帶的振動。提供窄角度的橙色LED發光光束以引導傳感器的瞄準。當傳感器以9.5毫米（3/8英寸）的距離垂直于皮帶在跨距中心時，信號好。
聲學傳感器采用CLAVIS專利技術檢測皮帶振動信號，同時大限度地降低環境噪音。傳感器的"鉗口"應該位于傳送帶中心的上方，并放置在傳送帶跨度的中間位置。傳感器不允許接觸皮帶，因?yàn)檫@會減少皮帶振動信號。一系列傳感器可用于適應不同寬度的傳送帶。
提供通用頭，根據要求可提供一系列尺寸不同的可互換傳感頭。
CLAVIS皮帶張力計Type 7技術規格
測量范圍
頻率范圍：10至600Hz
測量精度：低于100Hz： +/- 1位有效數字 ；高于100Hz： +/- 1％
皮帶質量輸入范圍：0.001至0.990kg/m
皮帶跨度輸入范圍：0.001 to 9.990 meters
MAX.皮帶張力顯示：9990牛頓/ 2200磅
環境條件
工作溫度：+ 10℃至+ 50℃ ；+ 50℉到+ 122℉
裝運和儲存溫度：+ 5℃至+ 70℃ ；+ 23℉至+ 158℉
防護等級：IP54
傳感器
類型：紅外光學式
紅外波長：970mm
可視對準光束：窄角橙色LED
外殼：加工鋁
電纜長度：1m
電源
電池類型：AA（1.5V）限堿性電池
電池型號：4號
待機時間：20小時
隔間位置：儀表背面
可選的充電電池
電池型號：AA型電池（低至 1300 mAh）
充電器：12至15 V直流輸出
插座/極性：3.5mm positive centre
物理尺寸
高度：185mm
寬度：100mm
深度（頂部）：45mm
深度（底部）：36mm
