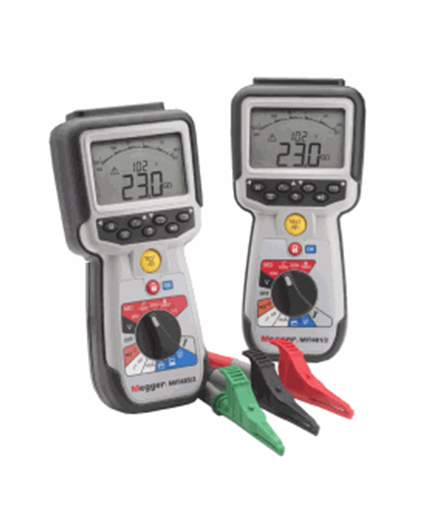

MIT485/2絕緣/連續性測試儀簡介：
?MIT485/2絕緣和連續性測試儀，取代了上一代MIT480系列產品，專為電信和電纜測試市場設計。
?三端測量設計可將三個電極A、B、E（或正極、負極和接地）連接至儀器。通過面板上的 A-B-E (T-R-G) 按鈕可選擇用于進行測量的引線對。所作選擇可在顯示屏中確認。不同測試引線對切換時無需斷開連接。
?MIT485/2也可以按照傳統的雙端測試儀器進行操作。
?此系列包括兩種儀器：
MIT481/2 50 V、100 V、250 V、500 V* + 存儲
MIT485/2 50 V、100 V、250 V、500 V* + 存儲 + 下載 +可充電
MIT485/2絕緣/連續性測試儀特點：
?用一部手持儀器，即可進行量程500V和100GΩ的絕緣測試
?A、B、E（正極、負極、接地）3線連接
?帶門控的500V電壓選項，防止發生意外
?適用于主電源和汽車電源的充電配件
?單量程、快速的連續性測試，測試量程從 0.01Ω到1MΩ
?差分測量功能
?穩定的絕緣測試電壓
?600V有效值交流電壓和直流電壓測量
?測試結果存儲和 Bluetooth®（藍牙）下載
?CAT IV 600V和 IP54
MIT485/2絕緣/連續性測試儀應用領域：
?商業航空電子設備
?海陸空軍事通信
?制造業生產線商品
?靜電測量
?元件測試
?電池供電的牽引和起重設備
| 所有報價精度為+20°C。 | |
| 絕緣 | |
| 測試電壓 | |
| 標稱電壓： | MIT480/2 和 MIT481/2 5 50 V、100 V、250 V、500 V |
| 絕緣精度 | |
| 50 V 10 GΩ | ± 2% ± 2 位數 ± 4.0%（每 G）Ω |
| 100 V 20 GΩ | ± 2% ± 2 位數 ± 2.0%（每 G）Ω |
| 250 V 50 GΩ | ± 2% ± 2 位數 ± 0.8%（每 G）Ω |
| 500 V 100 GΩ | ± 2% ± 2 位數 ± 0.4%（每 G）Ω |
| 服務錯誤：BS EN 61557-2 (2007) | |
| 50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5% | |
| 100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 顯示范圍 | 模擬：1 GΩ 全等級體系顯示 |
| 分辨率 | 0.1 kΩ |
| 短路/充電電流 | 2 mA +0% -50%（遵循 EN 61557-2 (2007) 標準） |
| 開路電壓 | -0% +2% ± 2 V |
| 測試電流 |
1 mA。傳遞的絕緣值高達 2 mA。 EN61557 運行范圍： 0.10 MΩ 到 1.00 GΩ |
| 泄漏 | 10% ±3 位數 |
| 定時器控制 | 60 秒*定時器 |
| 注意 | 上列規格僅在使用優質硅引線時適用。 |
| 連續性 | |
| 導通范圍 | 0.01 Ω 到 10.0 MΩ |
| 導通精度 |
± 3% ± 2 位數（0 到 100 Ω） ± 5% ± 2 位數 (>500 kΩ -1 MΩ 未指定) 服務錯誤：BS EN61557-2 (2007) ± 2.0%, 0.1 Ω -2 Ω ± 6.8% |
| 開路電壓 | 5 V ± 1 V |
| 測試電流 | 200 mA (-0 mA +20 mA) （0.01 Ω 到 4 Ω） |
| 引線電阻 | 零補償電阻高達 10 Ω |
| mA range | |
| DC |
0.0mA - 500mA: +/-5%, +/-2 digits |
| AC |
0.0mA - 10.0mA: unspecified 10.0mA - 500mA: +/-5%, +/-2 digits (15Hz - 400Hz, sinusoidal) |
| 電壓 | |
| 電壓范圍 |
交流電：10 mV 到 600 V 真有效 值正弦曲線（40 Hz 到 400 Hz） 直流電：10 mV 到 600 V |
| 電壓范圍精度 |
交流電：± 2% ± 2 位數 直流電：± 2% ± 2 位數 |
| 波形 |
未指定量程：0 mV - 10 mV（15 Hz 到400 Hz） 還有其他規格適用于非正弦曲線波形： 非正弦曲線波形： ±3% ± 2 位數 >100 mV 到 600 V真有效值 ±8% ± 2 位數 10 mV 到 100 mV真有效值 |
| 默認電壓表 | 除非處于“OFF”（關）狀態，否則對于任何量程均可以 >25 V 的交流電或直流電運行 |
| 頻率測量 | |
| 頻率測量范圍 | 15 Hz - 400 Hz |
| 頻率測量精度 | ±0.5% ± 1 位數 |
| 電容 | |
| 電容量范圍 | 0.1 nF 到 10 μF |
| 精度 | ± 5.0% ± 2 位數 (1 nF 到 10 μF) |
| 測量范圍 |
40n F/km 到 60nF /km 計量單位：50nF/Km |
| 存儲容量 | |
| 存儲容量 | >1000 個測試結果 |
| 數據下載 |
藍牙無線 藍牙二類 |
| 范圍 | 高達 10 m |
| 電源供應 |
電源供應 6 x 1.5 V IEC LR6（AA、MN1500、HP7、AM3 R6HP）型堿性電池 可以使用 6 x 1.2 V NiMH 可充電電池。 |
| 電池壽命 |
3000 次絕緣測試，占空比為 5秒“ON”（開）/55 秒“OFF”（關）（500 V 到 500kΩ) 充電器（選配）： 12-15 V 直流電（配件接口） |
| 尺寸 |
228 mm x 108 mm x 63 mm (9.00 in x 4.25 in x 2.32 in) |
| 重量 | 800g |
| 重量（儀器加設備盒） | 1.75 kg (3.86 lb) |
| 保險絲 |
僅可使用 2 x 500 mA (FF) 1000 V 32 x 6 mm 大熔斷容量陶瓷保險絲， HBC 30 kA。不得安裝玻璃保險絲。 |
| 安全防護 | 此儀器符合 EN 61010-1 (1995) 標準，相對地電壓可達 600V（ 四類）。請參見所提供的安全警告。 |
| EMC | 符合 IEC 61326 標準，包括第 1 號修訂 |
| 溫度系數 | <0,1%（每 °C），高達 1 GΩ <0,1%（每 °C 每 GΩ），大于 1 GΩ |
| 環境條件 | |
| 操作溫度范圍和濕度 |
-10 到 +55 °C 溫度高達 40 °C 時，相對濕度 為 90%。 |
| 存儲溫度范圍 | -25 到 +70 °C |
| 校準溫度 | +20 °C |
| 海拔 | 2000 m |
