Newtons4th牛頓SLM3505/SLM3505-E選頻電平表，便攜式電力線通信分析儀

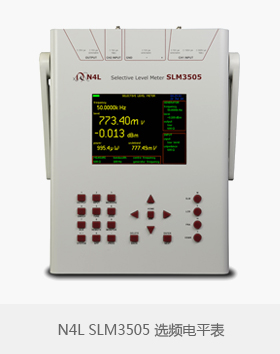

SLM3505選頻電平表
便攜式選頻電平表，帶集成信號發生器，用于現場便攜式電力線通信分析，適合電力線通信測試，智能電網。
現場便攜式電力線通信分析儀，帶有彩色顯示和USB記憶棒接口，用于數據傳輸。N4L SLM3505還包括VSWR，示波器和阻抗（LCR）模式。
SLM3505用于調整和維護電力線載波，音頻音頻和FSK通信系統，旨在為電力系統保護工程師和繼電器/通信技術人員提供單一儀器解決方案。這款多功能儀采用緊湊輕便型設計，可以替換現有的四種電力線載波儀表，節進而約成本。
SLM3505將信號發生器集成到與選擇性電平表相同的機箱中，不再需要單獨的信號發生器。
Newtons4th牛頓SLM3505/SLM3505-E選頻電平表功能
? 單頻和雙頻
? 選頻電平表
? 阻抗分析儀（LCR測量）
? 頻率響應分析儀
? VSWR電表
? 信號發生器
? 示波器
Newtons4th牛頓SLM3505/SLM3505-E選頻電平表應用
Newtons4th牛頓SLM3505選頻電平表，便攜式電力線通信分析儀可以用于電力線載波校準和維護、線路陷波器校準與測試、線調諧器校準和測試、PLC發送器和接收器測試和設置、音頻保護繼電器通道測試和設置、FSK遙測測試
線路陷波器校準與測試
SLM3505的阻抗分析儀直接在顯示屏上提供阻抗與頻率的關系曲線。 因此，技術人員可以查看共振頻率的曲線，并在實時環境中查看變化時調整陷波器和調諧包，而無需調整儀表。
由于SLM3505是一款真正的LCR測試儀，可以消除電纜阻抗，可以測試引線長度和間隔。 現在，技術人員可以將長引線連接到安裝的陷波器，通過簡單的將引線中的電容歸零即，即可在地面上進行測試。
LINE TUNER測試
SLM3505提供單一儀器解決方案，用于調節調諧器系列電感器和阻抗匹配變壓器，以實現小反射功率。 3505采用傳統的定向耦合器技術或創新的阻抗比較技術，無需任何額外硬件即可實現相同的測量結果。 使用VSWR模式中的任何一種技術，屏幕都會顯示被測頻率，正向功率電平，反射功率電平和％反射功率。
PLC發送器和接收器測試
SLM3505的寬頻率范圍（5Hz至5MHz）非常適合設置電力線載波，音頻音頻或模擬基帶微波系統的發射器和接收器。與許多傳統的選擇性電平表不同，SLM3505掃描所需的頻率范圍，然后自動以MAX.峰值或兩個MAX.峰值。高電平輸出為電力線載波應用提供高達2瓦到50歐姆的電平，而低電平輸出非常適合用于音頻音頻和微波系統。對于電力線載波用戶而言，高電平，高阻抗輸入峰值可達300V，可在現場處理任何標準發射機輸出，而無需外部衰減器。
數據和事件記錄
SLM3505的測試功能將為技術人員提供寶貴的信息，以供將來作為參考用于驗證設備的測試和校準狀態。 內部1 GB存儲空間，外部USB存儲卡兼容性和用于筆記本電腦連接的RJ45輸入連接為用戶提供了一種用于存儲和檢索現場數據的多功能解決方案。
現場儀表
