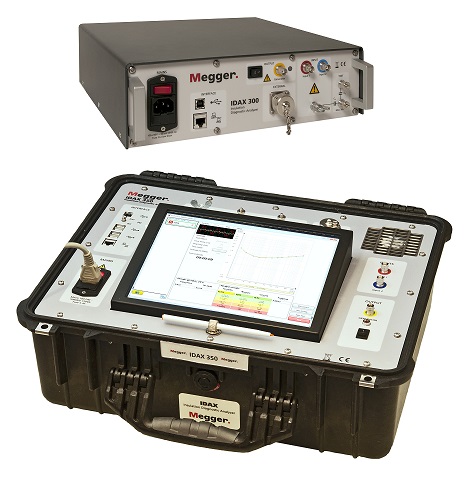

IDAX300 介質譜分析儀+VAX020 高壓放大器
l 快速精確的評估變壓器內油浸紙的水分含量l 技術成熟，有超過10年的現場使用經驗
l 任意溫度下都能得出可靠的結果
l 自動分析水分含量和油電導率
l 純頻域法測量，擁有最大的抗噪能力
l 測試變壓器、套管、電機、電纜
變壓器中的含水量絕大部分集中在油浸紙當中。含水量過高會改變絕緣紙板的特性，加速絕緣老化，減少變壓器的使用壽命。絕緣材料的特性改變（如老化），由于極化現象的存在，其變化量會直接反映到介損和電容值的變化上。IDAX300使用DFR（介電頻率響應法），在0.1mHz到10KHz范圍內測量變壓器繞組之間的電容和功率因數，結合專用的測試軟件，能夠精確的測試出油浸紙中的水分含量，從而判斷變壓器的絕緣老化程度。整個測試時間小于18分鐘。
油紙系統的水分
通過油樣中的水含量來評估變壓器絕緣的水含量是不可靠的，因為油和紙的溫度會影響水在其中的漂移速度。對油的采樣必須在相對較高的溫度和平衡狀態下。不幸的是這種狀態對變壓器來說是非常少見的，經驗表明這種方法對絕緣中的水的估算結果偏大。
油在低溫下水分含量很難測量
根據介損與頻率和溫度相關的特點，特定溫度下的頻率響應是通過注入1 kHz和1-2 mHz的離散頻率信號得到的。頻率響應代表了變壓器絕緣材料的特性，并將作進一步分析。
電容和損耗功率因數曲線
模型
變壓器繞組間的絕緣包含了固態和液態兩部分，固態部分包含了圍屏和撐條，來生成絕緣油的冷卻通道。分析軟件會改變所有的參數來模擬每個可能的體積。模型也采用了Arrhenius 公式來計算和補償溫度對材料的影響。
典型的絕緣設計（X-Y模型）
IDAX軟件會生成新的模型曲線，并將其與測試曲線比較，直到得到最佳的匹配。最終結果以絕緣紙板中的水含量、絕緣油電導率和20℃參考溫度下的介損來表示。
匹配前 – 綠色-模型曲線，紅色-測量曲線
匹配后 – 水含量為0.4%
影響響應的因素
一般來說水含量對最低頻和最高頻的曲線有明顯的影響，絕緣油電導率是中頻段曲線的決定性因素，溫度會使曲線左移或者右移
水分和油電導率的影響
傳統的介損測試，是不夠的
傳統的介損測試在工頻45-55 Hz頻率下測試得到一個介損值。而這里就是IDAX和傳統方法的區別。圖7顯示了為什么一個點不足以得出潛在的問題的結論。這個例子中的兩臺變壓器有相同的介損，一臺絕緣濕度較大（3.6%），需要現場干燥；另一臺絕緣油需要更換。由圖可看出，IDAX能通過一個完整的測試得到正確的結論。
藍色-干燥的絕緣，老化的絕緣油。紅色-潮濕的絕緣，正常的絕緣油
測試步驟
測試準備工作和步驟和傳統的介損法相同，這意味著變壓器需要離線。IDAX軟件在Windows XP，Vista和7上運行，使用標準的USB通信。軟件通過一個測試模版指導用戶，并顯示接線圖（如下圖）。夾子的彩色標記使得接線更加容易。測試可以在連線完成后馬上開始，不需要像DC方式那樣需要對測試樣品進行放電。
三繞組變壓器的連接例子
全中文分析軟件

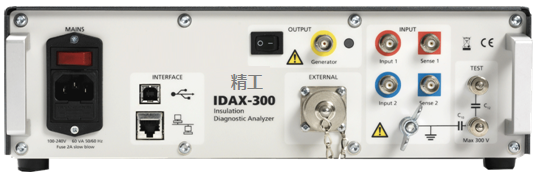

IDAX 300 技術指標
環境
應用場合 儀器適用于中高壓變電站和工業環境
環境溫度
運行 -15°C 到 +55°C
儲存 -20°C 到 70°C
濕度 < 95%RH，不凝結
CE-標準
EMC 2004/108/EC
LVD 2006/95/EC
常規
電源電壓 90 - 65V AC，50 / 60 Hz
功率 250 VA （最大）
大小
IDAX 300 335 x 300 x 99 mm (17.7” x 6.3” x 16.1”)
IDAX 300 運輸箱 520 x 430 x 220 mm (20.5” x 17” x 8.7”)
重量
IDAX 300 4.9 kg (11 lbs)，9.9 kg (22 lbs) 含運輸箱
配件 8.5 kg (18 lbs) 軟包
測量單元
輸入 通道1，通道2，接地
電容范圍 10PF-100uF
精度 0.5% + 1 pF
介損范圍 0 - 10 （在特定電容下的范圍，可以更大）
誤差 < 0.5% + 0.0001, 45-70 Hz,
< 0.5% + 0.0002, 45-70 Hz, C > 300 pF
< 1% + 0.0003, 1 mHz-100 Hz, C > 1000pF
< 2% + 0.0005, 100 Hz-1 kHz, C > 1000 pF
最大AC 干擾 1 mA或 1:20 信噪比
最大DC 干擾 1 μA
測試模式 UST-1、UST-2、UST-1+2、GST、GST-Guard-1、GST-Guard-2、GST-Guard-1+2
校正 校正套裝允許現場校正
FDS和PDC結合測量的范圍
頻率 默認1×10-4Hz – 10KHz； 可延伸至1×10-5Hz – 10KHz
電容 10pF – 10uF
時域法測量（PDC- 極化/去極化電流法）
范圍 ±20 mA
分辨率 0.1 pA
精度 0.5% ±1 pA
輸入阻抗 ≤10 kΩ
輸出
電源
電壓/電流范圍 0 – 10 V 峰值， 0 – 50 mA 峰值 10V
電壓/電流范圍 0 – 200 V 峰值，0 – 50 mA 峰值 200 V
頻率范圍 0.1 mHz – 10 kHz
外部電源
VAX 放大器 2 to 30 kV
PC 要求
操作系統 Windows 2000/ XP / Vista / 7
處理器 Pentium 500 MHz以上
內存 512 Mb RAM 或更高
接口 USB 2.0 和 LAN
VAX020 高壓放大器
輸出電壓：2KV峰值
輸出電流：50mA峰值
電容范圍：4μF@1Hz
80nF@50Hz
4nF@1Hz
