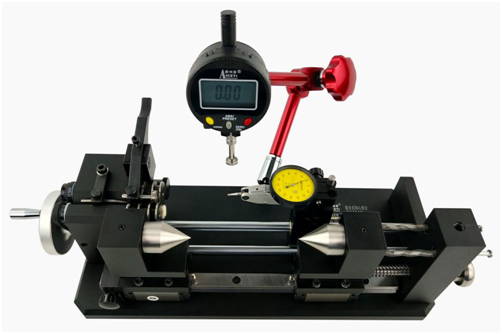

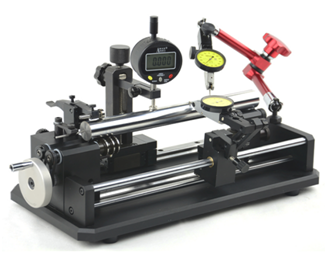

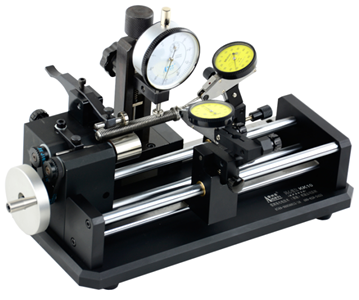

FH-50復合多功能同心同軸度測量?jī)x
一、用途：
- 軸類零件圓度、同心度、圓周跳動、斷面差的精密測量；
- 軸類零件外圓及內圓參數的同時精密測量；
- 軸類零件多點參數的同時精密測量；
- 快速測量、斷差面、內圓及外圓可同時測量。
二、特點：
- 高精度0.002mm；
- 快速測量節省時間；
- 操作方便、通用性強；
- 輕便易搬、維護簡單；
- 操作環境要求不高；
- 可依據零件特殊性專門定制；
- 分為手動及電動兩種，請?jiān)谟嗁?gòu)中注明或咨詢銷售人員。
- 可根據測量需要選配滾輪（滾輪圖片如下）。
三、技術參數：
|
產品名稱 |
規格型號 |
滾輪 |
適用直徑 (mm) |
適用長度 （mm) |
主機頭精度 （mm） |
配置 |
|
產品名稱 |
規格型號 |
滾輪 |
適用直徑 (mm) |
適用長度 (mm) |
主機頭精度 （mm） |
配置 |
|
手動同心度儀 |
AH-10 |
圓柱 |
3-35 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
手動同心度儀 |
AH-20 |
圓柱 |
10-50 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
手動同心度儀 |
AH-40 |
圓柱 |
20-102 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
產品名稱 |
規格型號 |
滾輪 |
適用直徑 (mm) |
適用長度 (mm) |
偏擺測量長度 |
主機頭精度 （mm） |
配置 |
|
復合型同心度儀 |
FH-35 |
雙凹槽 |
1-35 |
102 |
100 |
0.002 |
同心度+偏擺 |
|
復合型同心度儀 |
FH-150 |
雙凹槽 |
10-50 |
152 |
100 |
0.002 |
同心度+偏擺 |
|
復合型同心度儀 |
FH-100 |
雙凹槽 |
20-102 |
203 |
100 |
0.002 |
同心度+偏擺 |
|
復合型同心度儀 |
FH-35 |
圓柱 |
3-35 |
102 |
100 |
0.002 |
同心度+偏擺 |
|
復合型同心度儀 |
FH-50 |
圓柱 |
10-50 |
152 |
100 |
0.002 |
同心度+偏擺 |
|
復合型同心度儀 |
F40 |
圓柱 |
20-102 |
203 |
100 |
0.002 |
同心度+偏擺 |
