TM-3100系列轉速顯示儀能對應于各種各樣測定對象，根據用途可以增加功能的數字轉速顯示儀。 除配置有轉速顯示儀*基本功能的四種標準機型（轉速顯示、BCD輸出、模擬輸出、比較功能輸出）外，通過追加選購件卡，可滿足用戶的各種需要。
FT-7200是什么，F(xiàn)FT式手持轉速表
HT-4200 非接觸數字式轉速表
EC-900電梯轉速計
SE-1100發動機汽車轉速表
HT-3100接觸式轉速表
HT-4100非接觸數字式手握轉速表

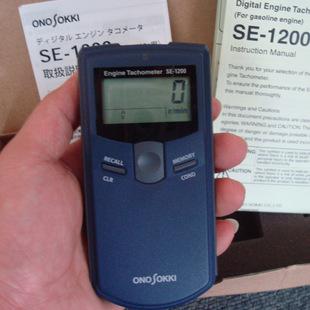

SE-1200非接觸式汽油引擎轉速計
SE-1200非接觸式汽油引擎轉速計
SE-2500 接觸/非接觸式汽油引擎轉速計SE2500
EC-900 電梯專用轉速計
HT-4200非接觸式轉速計
HT-4200光電轉速計
HT-3200轉速計
HT-3200接觸式轉速計
|
|
TM-3100系列轉速顯示儀 能對應于各種各樣測定對象，根據用途可以增加功能的數字轉速顯示儀。 除配置有轉速顯示儀*基本功能的四種標準機型（轉速顯示、BCD輸出、模擬輸出、比較功能輸出）外，通過追加選購件卡，可滿足用戶的各種需要。 TM-3100系列，采用熒光顯示管，以代替以前的發光二極管（LED），從而使耐久性及顯示清晰度大大提高。 |
特點
| TM-3110 |
|
| TM-3120 |
※使用選擇件TTL使水平輸出的變化成為可能 |
| TM-3130 |
|
| TM-3140 |
|
|
|
|
選購件卡組合表
| 選購件卡名 | ||||||
|
TM-0321 BCD輸出 （TTL） |
TM-0322 BCD輸出 （開式集電極） |
TM-0330 模擬輸出 |
TM-0340 比較器輸出 |
TM-0350 RS232C輸出 |
TM-0301 DC電源 |
|
| TM-3110 | ○ | ○ | ○ | ○ | ○ | ○ |
| TM-3120 | ○ | ◎ | ○ | ○ | × | ○ |
| TM-3130 | ○ | ○ | ◎ | ○ | ○ | ○ |
| TM-3140 | ○ | ○ | ○ | ◎ | ○ | ○ |
◎：標準配置 ○：可以安裝 ×：不可以安裝
注）TM-0321、TM-0322與TM-0350 不能同時安裝
注）TM-0321與TM-0322不能同時安裝
概要規格
■ 共同規格
|
輸入部 |
|||||||||||||||||||
|
輸入端子 |
M3自由端子螺絲 | ||||||||||||||||||
|
輸入阻抗 |
10 kΩ以上 | ||||||||||||||||||
|
輸入形式 |
電壓或無電壓輸入 | ||||||||||||||||||
| 輸入放大形式 | AC或DC | ||||||||||||||||||
| 可以連接的傳感器 | 電磁式／磁電式／光電式／旋轉編碼器/開關 | ||||||||||||||||||
|
ＡＣ放大器部 |
|
||||||||||||||||||
|
ＤＣ放大器部 |
|
||||||||||||||||||
|
低通濾波器 |
OFF（100 kHz）／100 Hz／20 kHz 切換 | ||||||||||||||||||
| 脈沖輸出部 | |||||||||||||||||||
| 輸出電壓 |
Hi電平：＋4.5 V 以上 Lo電平：＋0.5 V 以下 |
||||||||||||||||||
| 輸出論理 | 負論理 | ||||||||||||||||||
| 負荷阻抗 | 100 kΩ 以上 | ||||||||||||||||||
| 輸出端子 | M3 自由端子螺釘 | ||||||||||||||||||
|
顯示部 |
|||||||||||||||||||
| 顯示部 | 熒光顯示管（帶３段亮度切換功能）、６位顯示 | ||||||||||||||||||
| 顯示更新時間 | 由0.2s（出廠時）、0.4s、0.5s、0.6s、0.8s、1.0s ～ 10s（刻度為1.0s）中選擇 | ||||||||||||||||||
| 單位表示 |
|
||||||||||||||||||
| 小數點以下顯示位數 | OFF（0）、從1位、2位、3位開始任意選擇 | ||||||||||||||||||
| SIG顯示 | 與輸入信號同步閃爍 | ||||||||||||||||||
| 出錯顯示 | 備用存儲器出錯、插件板出錯、輸入頻率出錯、顯示位數出錯、存儲器全出錯、設定值出錯 | ||||||||||||||||||
| 運算部 | |||||||||||||||||||
| 運算顯示 | 轉速、圓周速度、移動速度、周期.轉數（1/s）、頻率.流量、累計時間 | ||||||||||||||||||
| 測定方式 | 周期運算方式 | ||||||||||||||||||
| 運算時間 | 10 ms ＋ 1 周期時間 | ||||||||||||||||||
| 測量精度 |
顯示值×（±0.01%）± 1 計數位以內 ※ 這一顯示值為除掉小數點后的計數位 |
||||||||||||||||||
| 自動零值功能 |
這是一個在設定時間內，信號輸入完全沒有時，讓顯示值以零（0）顯示的功能。
從OFF（11s）、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中選擇 |
||||||||||||||||||
| 急減速跟蹤功能 | 當輸入信號急劇減少，經過約1秒鐘后輸入信號已沒有時，顯示值自動減少，約11秒后變成零（0）的功能。 | ||||||||||||||||||
| 移動平均功能 |
可從OFF（出廠時）、2、4、8、16、32、64、128中選擇 ※ TM-3130/0330的模擬輸出，對于每 10 ms 的運算值進行移動平均后輸出。 |
||||||||||||||||||
| 峰值保持功能 | 對于從測量開始到停止為止的峰值（*大值、*小值、平均值）進行保持的功能。 | ||||||||||||||||||
| 存儲器部 | |||||||||||||||||||
| 面板條件存儲器 | 可以存儲4種條件（也可對設定條件保存及調用） | ||||||||||||||||||
| 檢測器用電源 | |||||||||||||||||||
| 輸出電壓 | DC 12 V ± 10 % | ||||||||||||||||||
| *大輸出電流 | 100 mA | ||||||||||||||||||
| 一般規格 | |||||||||||||||||||
| 電源電壓 |
AC 100 V ～ 240 V（50 Hz／60 Hz） ※ 電源線不是隨機備件，而是選擇件，需另行購買。 |
||||||||||||||||||
| 耐電壓 | AC 1500 V（1 min） | ||||||||||||||||||
| 絕緣電阻 | 10 MΩ 以上（用DC 500 V 搖表） | ||||||||||||||||||
| 電力標定值 |
※ 當模擬卡、BCD卡、比較器卡全部裝置時，為 20 ～ 30 VA。 |
||||||||||||||||||
| 使用溫度范圍 | 0 ～ +50℃、但不能結露 | ||||||||||||||||||
| 保存溫度范圍 | -10 ～ ＋60℃、但不能結露 | ||||||||||||||||||
| 外形尺寸 | 96（W）×48（H）×148（D）mm | ||||||||||||||||||
| 重量 | 約 310 g | ||||||||||||||||||
| 符合規格 |
|
||||||||||||||||||
| 附件 | 面板安裝五金件一套 | ||||||||||||||||||
■ BCD 輸出規格（TM-3120 及 TM-0322 選購件卡）
| 輸出信號 | |
|
輸出形態 |
6位平行輸出 |
| 輸出形式 | 開式集電極 |
| 吸收電流 | Max 32 mA |
| 輸出耐電壓 | Max 24 V |
|
輸出邏輯 |
正邏輯 |
| 數據更新時間 | 100 ms 以內 |
|
輸入信號（請求信號） |
|
|
輸入形態 |
負邏輯（脈沖寬度：10 μs 以上） |
|
動作沿 |
下降沿 |
|
輸入電壓 |
TTL |
|
輸出模式 |
|
|
模式切換 |
正常模塊及請求模式間切換 |
■ BCD 輸出規格（TM-0321 選購件卡）
TM-0321 是以TTL輸出的 BCD 輸出卡。動作與上述 TM-3120（BCD – 開式集電極輸出）相同。
| 輸出信號 | |
| 輸出形式 | TTL |
| 輸出電平 | Hi電平：+3.8～+5.25V、Lo電平：0～+0.4V |
| 源電流 | max 4mA 輸出端2 |
■ 模擬輸出規格（TM-3130 及 TM-0330 選購件卡）
| 輸出信號 | 電壓或電流 |
| 輸出形式 | 12bit D/A變換方式 |
| 輸出電平 |
電壓量程: 0 ～ 10 V、0 ～ 5 V、1 ～ 5 V 電流量程: 4 ～ 20 mA、0 ～ 16mA |
| 負載電阻 |
電壓輸出: 100 kΩ 以上 電流輸出: 500 Ω 以下 |
| 線性 | ±0.3%/滿刻度 |
| 輸出調整 |
電壓輸出: ±5%/滿刻度以上 電流輸出: ±3%/滿刻度以上 |
| 設定精度 |
電壓輸出: 零 ±0.5%/滿刻度、滿量程 ±0.5%/滿刻度 電流輸出: 零 ±0.3%/滿刻度、滿量程 ±0.75%/滿刻度 |
| 零點漂移 | ±0.05%/滿刻度/℃ |
| 滿量程飄移 | ±0.05%/滿刻度/℃ |
| 輸出更新時間 | 10、20、50、100、200、500 ms、1s |
注）追加TM-0330卡、可以得到同上的模擬輸出。
■ 比較器功能規格（TM-3140 及TM-0340 選購件卡）
| 輸出項目 |
UPPER、LOWER、OK、ERROR 輸出
※ OK 輸出在 UPPER 及LOWER 輸出為 OFF 時有效。 |
| 設定 |
UPPER 設定 6位數輸入、UPPER ≦ 顯示時，觸點 ON LOWER 設定 6位數輸入、LOWER ＞ 顯示時，觸點 ON |
| 輸出形式 |
1閉合觸點輸出
※ COMP1、COMP2、COMP3 為三種獨立輸出 |
| *大觸點容量 | DC 30 V／1 A、AC 250 V／1 A |
| 輸出更新時間 | 約 10 ms |
| 復位 | 輸出電平返回到 Hi（觸點 OFF時）電平歸位。 |
| 自動復位 |
在UPPER、LOWER 或OK 輸出時，當觸點合上(ON) 后，轉速再降到判別電平之下時，觸點關閉（OFF）。
※ 利用磁滯功能，可以使復位到 Hi（觸點 OFF）電平的轉速改變。 測定范圍： 1 ～ 20％、以1％刻度可以設定。 |
| 輸出保持 | 只要沒有復位輸入，觸點能保持ON的狀態 |
| 短路輸出 |
能夠改變觸點ON的保持時間（短路時間），當超過保持時間時，觸點OFF（復位）自動進行。
在10 (出廠時) ～2000 ms 間，以 10 ms 的刻度設定 |
| 延遲 |
過了設定時間連續超過設定值時，比較器動作。
在OFF（0）～1000 ms 間，以*小為 50 ms 的刻度可以設定 |
■ RS-232C／門功能規格（TM-0350選購件卡）
-
TM-0350 為能作 RS-232C 或門控制的卡。另外，也能追加新的運算功能，以適應更多的各種用途。
| RS-232C 功能 | |
| 通信方法 | 串行通信 |
| 傳送速度 | 9600 bps、19200 bps 兩個中選1個 |
| 門功能 | |
| 控制功能 | 起動，停止，復位 |
| 運算功能 | |
| 轉速變化率 |
對于各種運算值（轉速、周速、移動速度、周期、通過時間、轉數、流量），可算出相對于基準值的變動量。
※ 基準值: 區間平均值或用戶設定（1 ～ 999999 數值輸入） |
| 區間數據存儲功能 |
在每個設定的區間時間內，運算平均值、*大值、*小值、區間變動率的存儲功能。
區間時間 :從下述時間選擇1s、5s、10s、30s、1min、5min、10min、30min、60min
※ 環緩沖器模式: 將舊區間的存儲器中的數據順次消去，不斷保存新的數據。 |
| 加速運算功能 |
對轉速、周速、移動速度，每1秒間隔算出加速度。
顯示單位: rad/s2、r/s、m/s2 ※ VDEF: 1 秒間的速度差 |
| 達成速度時間功能 |
對于轉速、周速、移動速度，算出從開始指示值達到停止指示值為止的時間。
開始指示值、停止指示值：輸入數值0 ～ 999999 |
■ DC電源選購件卡規格（TM-0301 選購件卡）
-
TM-0301 當可以用 DC 電源的卡。
| 電源電壓 | DC 12 V ～ 24 V ± 5% |
| 消耗電力 |
TM-3110：7 VA、TM-3120：7 VA、TM-3130：9 VA、TM-3140：7 VA
※ 模擬卡、BCD卡、COMP卡都安裝時為15VA |
