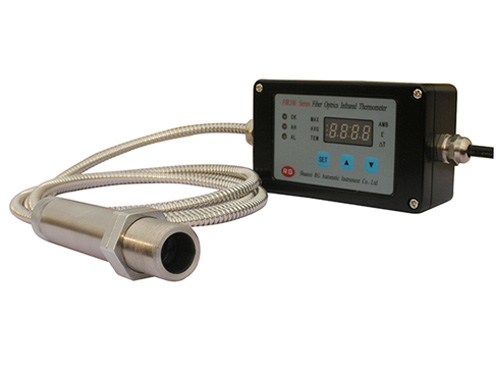

FIR光纖紅外線測溫儀
主要參數：測 溫 范 圍：300℃～3000℃分段
測 量 精 度：±0.5%FS
重 復 精 度：±1℃
距 離 系 數：100:1或50:1
瞄 準 方 式：外接激光瞄準
產品概述
FIR系列光纖紅外線測溫儀是一種結合紅外測溫儀技術和光纖傳感技術，實現高精度、高重復性、快速響應、非接觸測量的新型測溫儀器。適用于各種極端環境條件下的測量現場。它由小型、固定焦距的精密光學探頭、具有柔性不銹鋼保護套的進口傳光電纜、以及嵌入微型計算機的主模塊和對外輸出信號的傳輸電纜等組成。
FIR系列光纖紅外測溫儀的測溫范圍為300℃～3000℃（分段實現），固定焦距的精密光學探頭包括不銹鋼圓柱形外殼和透鏡，其可承受的環境溫度高達200℃，光學探頭可安裝空氣吹掃器以防止透鏡被污染。柔性光纜由不銹鋼金屬套所保護，可使光纜較小的半徑彎曲以便其穿過狹小的空間，對無法直接觀察的目標（容器或管道內壁處）進行溫度測量
FIR系列光纖紅外測溫儀可對外輸出4～20mA模擬信號。RS485數字信號、可編程繼電器信號、用于對工業現場其他設備的控制。
激光瞄準光纖紅外線測溫儀內置同軸激光瞄準，在使用中激光可打開，也可關閉，有利于用戶直觀精準的測量目標溫度。
儀器特點
1、 通過光纖傳輸紅外能量，光學探頭與電子模塊隔離，使電子元件受環境影響將至最小，有效的提高產品抗電磁干擾能力，特別適合在中高頻感應加熱設備等強電磁場環境下使用，性能穩定可靠
2、 先進的信號處理技術，測量精度高，重復測量穩定
3、 響應速度快，達毫秒量級，可測量快速移動物體的表面溫度
4、 最大值、平均值、瞬時值、環境溫度顯示
5、 上下限報警溫度值設置，超限報警
6、 多種輸出信號：模擬4～20mA、數字RS485、繼電器輸出?？膳c各類控制儀表、記錄儀、計算機測控系統連接
7、 光學探頭耐高溫高達200℃，可安裝在其它紅外測溫儀無法安裝的場合
8、 具有多種光學探頭和探測器，適用于不同的應用現場，為用戶提供多種組合方式
9、 非接觸測溫極大的提高了儀器適用壽命，遠超高溫?zé)犭娕?
| Parameters | FIR100SX-2A | FIR100SX-2B | FIR100SX-2C |
| 測溫范圍（Measuring Range） | 300℃～1300℃ | 600℃～1800℃ | 1000℃～3000℃ |
| 顯示方式（Display） | 4位LED | ||
| 響應時間（Response Time） | ＜100 ms | ||
| 測量精度（Measuring Accuracy） | ±0.5% FS | ||
| 重復精度（Repeatability） | ±1℃ | ||
| 發 射 率 （Emissivity） | 0.10～1.00可調（adjustable）步長（step length）0.01 | ||
| 分 辨 率 （Resolution） | 1℃ | ||
| 距離系數（Distance Coefficient） | 100:1 | ||
| 上下線報警（High/Low Alarm） | √ | √ | √ |
| 超限報警（Limit Alarm ） | √ | √ | √ |
| 環境溫度（Ambient Temperature） | 光學探頭（optical probe）0℃～200℃ | ||
| 主控模塊（master module）-10℃～60℃ | |||
| 環境濕度（Relative Humidity） | ＜90% RH | ||
| 儲存溫度（Storage Temperature） | -30℃～85℃ | ||
| 儀器重量（Weight） | 主控模塊（master module）0.32Kg | ||
| 光學探頭（optical probe）0.14Kg | |||
| 測溫方式（Temperature Measurement Methods） | 瞬時值（TEM）、最大值（MAX）、平均值（AVG） | ||
| 輸出信號（Output） | 4～20mA | ||
| 電 源 （Power） | 24VDC，（±20%）, 500mA | ||
環境及物理參數
光纖長度：標準配置1.5米，可選3米、5米。
環境溫度：光學探頭：0℃--+200℃
主控模塊：-10℃--+60℃，帶水冷選件可達-10℃--+150℃
環境濕度：< 90%RH
存儲溫度：-30℃～85℃
重量：主控模塊：320g
1型光學探頭：120g
2型光學探頭：140g
定制說明
FIR系列光纖紅外測溫儀測溫范從300℃到3000℃（分段實現），我公司可根據客戶的需求進行特殊溫度段產品的定制服務，具體詳情請聯系我公司銷售部。
應用領域：
該系列產品可廣泛應用于冶煉、鑄造、軋鋼、煅造、粉末冶金、石油化工、玻璃加工、陶瓷生產、熱處理、中高頻感應加熱、焊接等行業。
