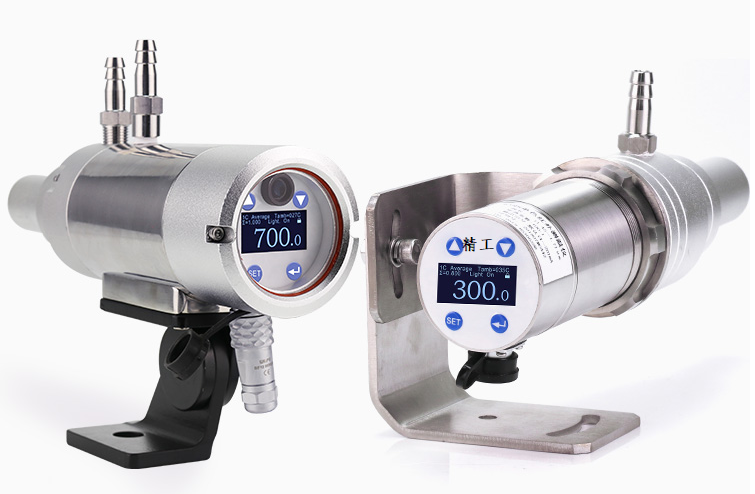

DCTQ-3514紅外線測溫儀 操作手冊
產品應用
方坯加熱爐
板坯加熱爐
棒線材軋線
熱軋板帶軋線
熱軋板帶后處理線
工作原理
雙色紅外測溫儀接收工件輻射的紅外光實現非接觸式的溫度測量，紅外光經光學系統聚焦后被傳感器的跌層光電池接收，跌層光電池接收工件輻射的兩個波段的光譜，兩個波段光譜的比值和工件溫度成對應關系，測溫儀根據不同的雙波段比值得到物體的表面溫度
產品特點
? 不銹鋼外殼，專為冶金行業惡劣環境設計
? 冷卻裝置，通水冷卻后可使測溫儀在高溫環境連續工作
? 一體化設計，安裝調試更加便捷
? 雙色測溫模式，對測量環境的粉塵、水霧不敏感
? 數字量、模擬量、開關量信號輸出
? 0.5%的測量精度
? 激光瞄準輔助安裝
技術參數
? 工作電源：DC24V
? 測溫范圍：350-1400℃
? 響應時間：10ms
? 測量精度：≤0.5%
? 安裝形式：一體式，可見激光瞄準
? 距離系數：50：1
? 工作波長：0.9-1.7um；1.7um
? 信號輸出：4-20mA模擬量；RS485;上下限報警開關量輸出
? 工作溫度：≥60℃時，加水冷卻
