BFS 熱風爐拱頂紅外測溫系統 操作手冊
1、概述
熱風爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F(xiàn)代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫?zé)犸L(fēng)。熱風爐拱頂?shù)臏囟?，是安全、?zhǔn)確操作熱風爐所必需的重要數據。
（1）傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
（2）熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
（3）熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
（4）為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。

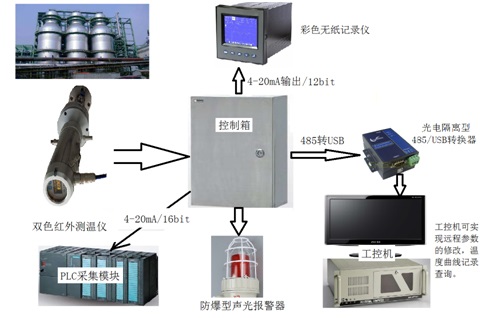

2、系統框圖

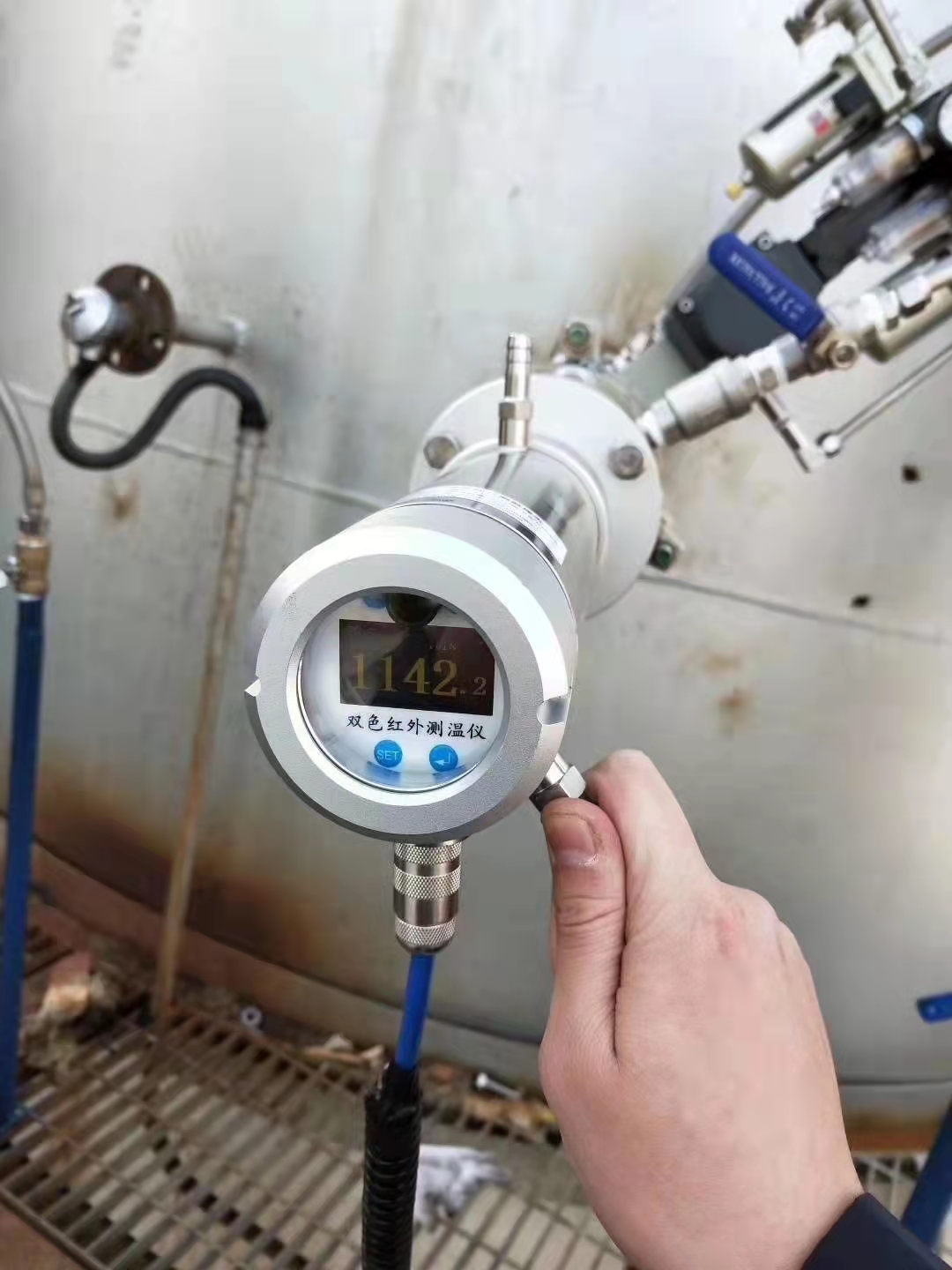

精工儀器針對冶金行業熱風爐應用場合，開發出適用于此環境的雙色紅外測 溫儀。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求定制），能很方便地連接到拱頂上。
紅外測溫儀通過測量格子磚的溫度來確定熱風的溫度，紅外測溫儀輸出與溫度對應的4-20mA電流信號，給計算機或記錄儀進行處理。雙色紅外測溫儀能減少發射率不同、 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素，對被測溫度的影響。能夠增加系統的可靠性和減少用戶的維護量。
3、BFS-7018結構圖

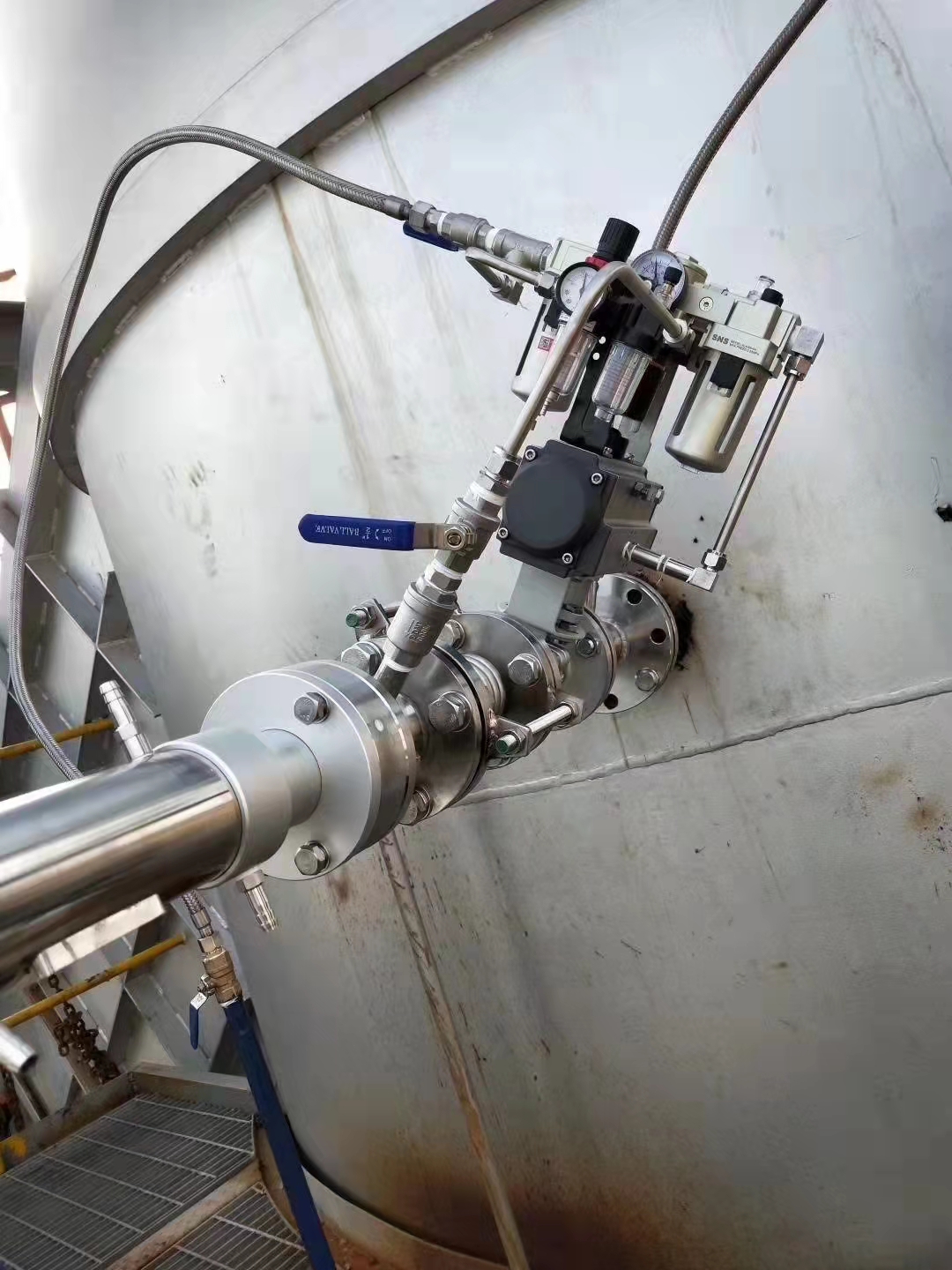

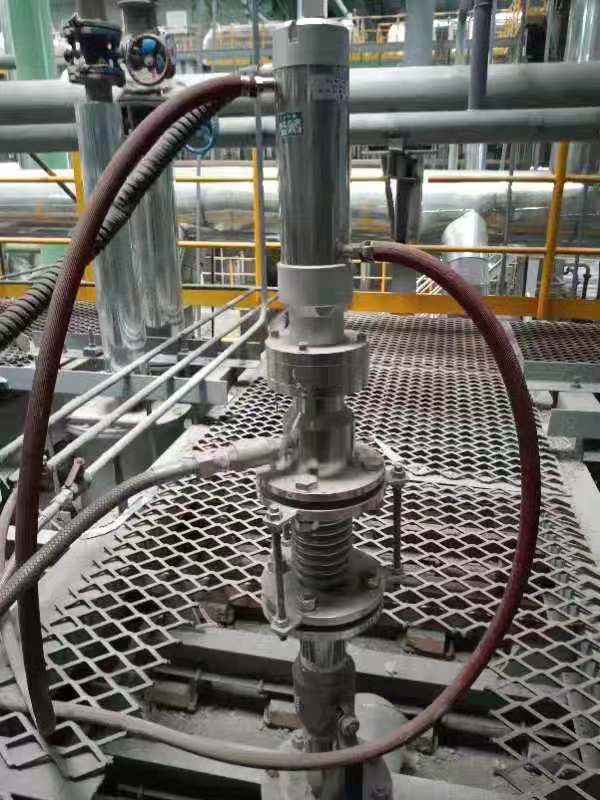

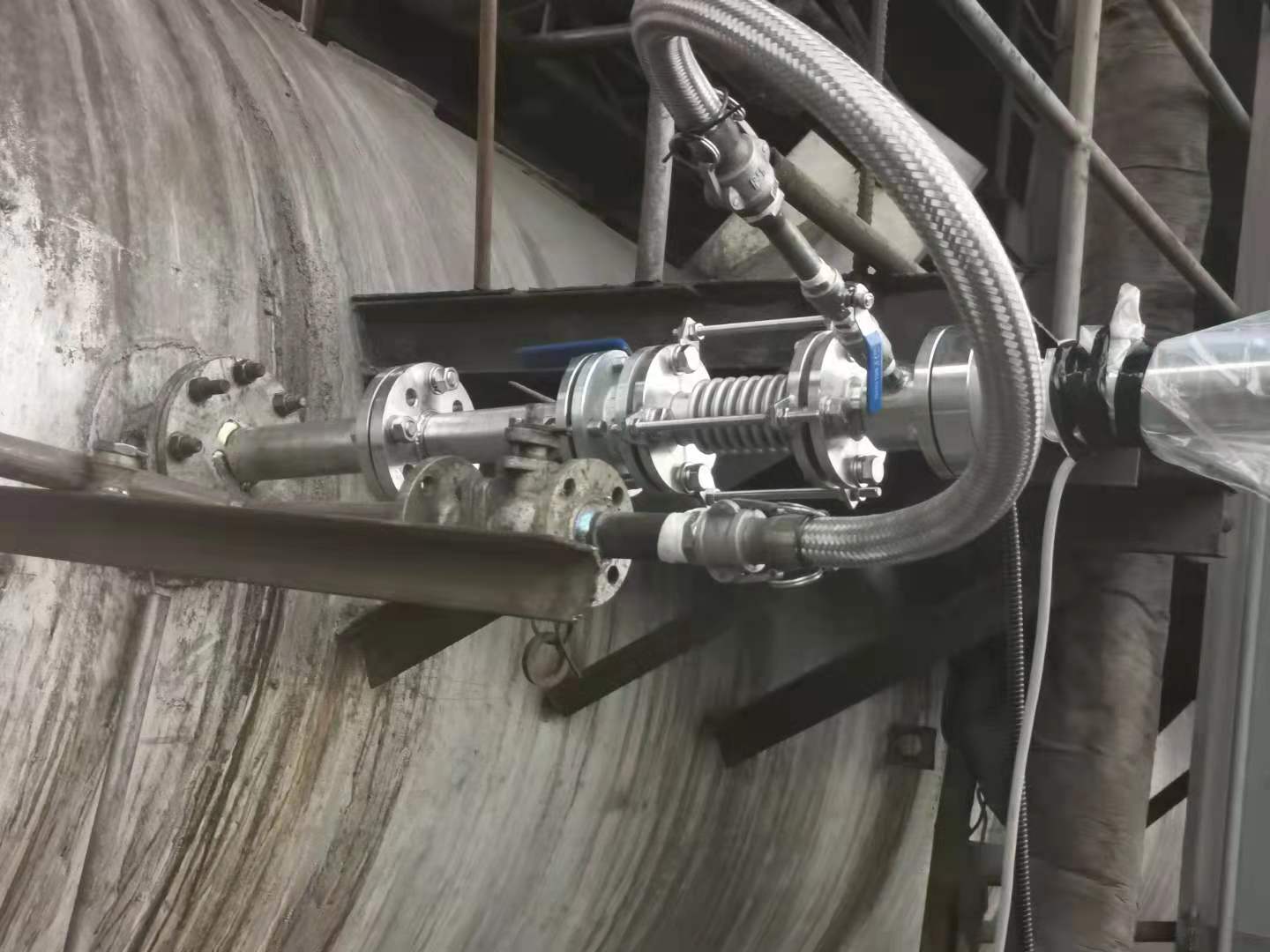

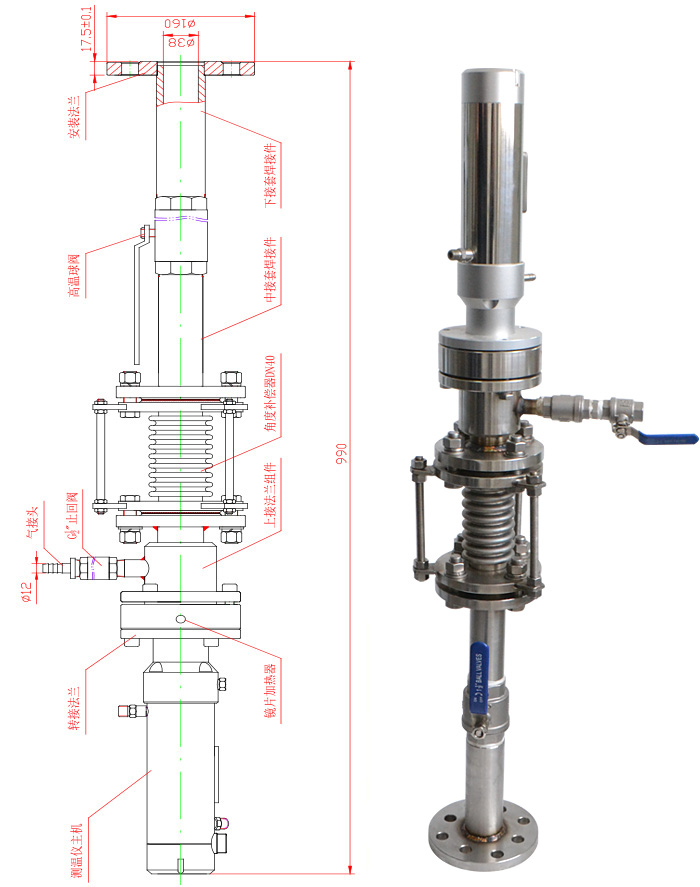

（1）主機結構圖
（2）法蘭盤安裝尺寸
4、系統配置清單
|
No |
產品名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
雙色紅外測溫儀 |
BFS-7018 |
臺 |
1 |
帶水冷保護套，高溫電纜2.5m，距離系數60：1， |
|
2 |
BFS保護套 |
BFS-001 |
臺 |
1 |
內置調角機構，球閥，安裝法蘭，單向閥，石英保護鏡片，帶鏡片加熱功能 |
|
3 |
電源模塊 |
PSD-01 |
臺 |
1 |
AC220V供電，DC24/3A輸出，用于紅外測溫儀供電 |
注:可增配聲光報警器、彩色無紙記錄儀、工控機。

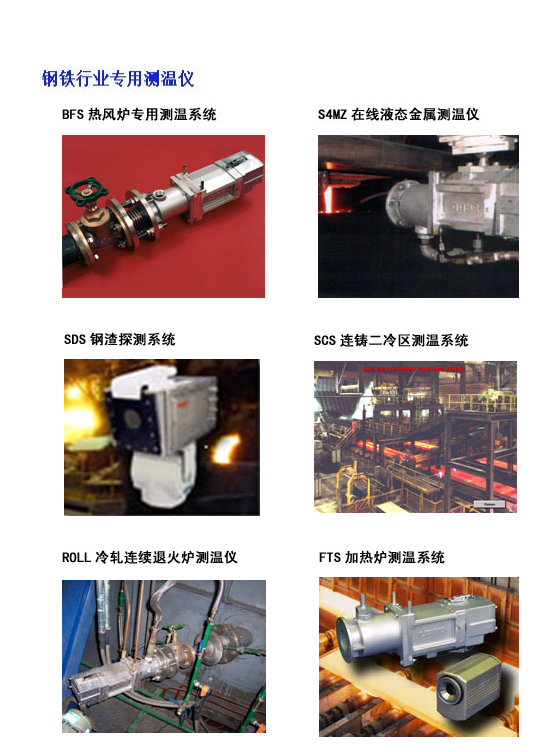

推薦產品選型：
BFS-7018 熱風爐紅外測溫儀機芯。
BFS-6018 用于熱風爐溫度的檢測。
