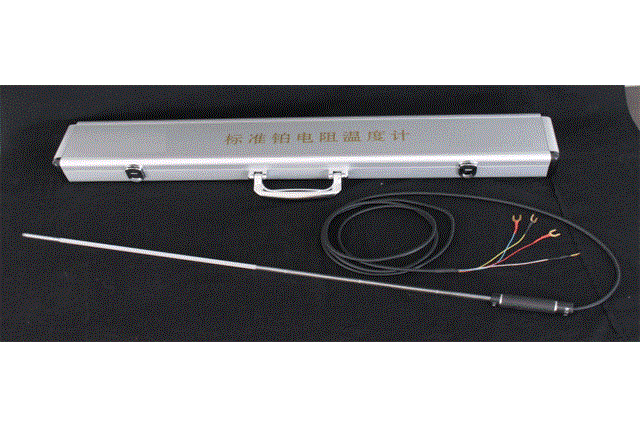

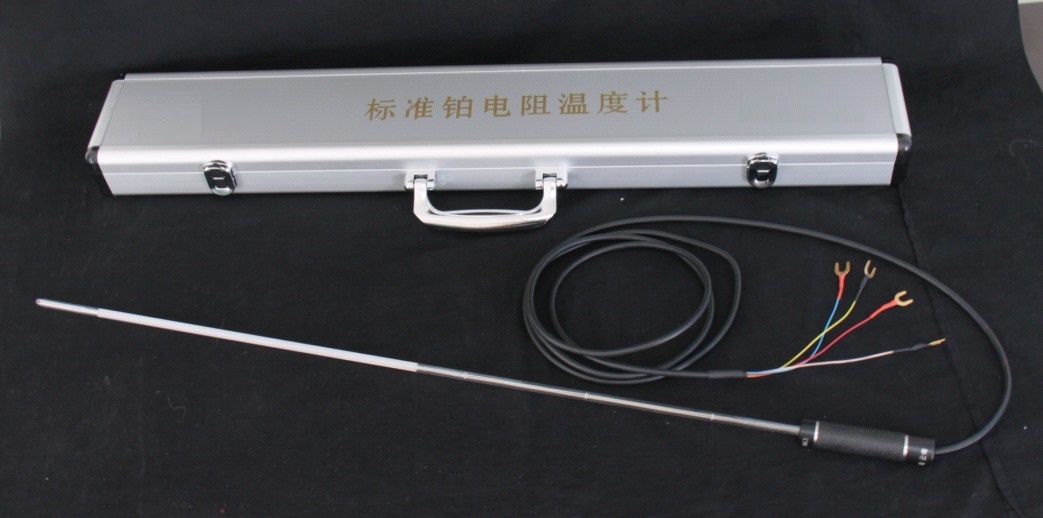

鋅點石英管一等標準鉑電阻溫度計
標準鉑電阻溫度計是根據金屬鉑絲的電阻值隨溫度單值變化的特性來測溫的一種標準儀器。ITS-90國際溫標規定在13.8033K(-259.3467℃)到961.78℃內標準鉑電阻溫度計是內插儀器。標準鉑電阻溫度計是目前生產條件下測量溫度時能達到準確度最高、穩定性最好的溫度計。
標準鉑電阻溫度計是用于傳遞國際溫標的計量標準器具。在檢定各種標準水銀溫度計；工業鉑、銅熱電阻溫度計；精密溫度計時作為標準使用。也可以直接用于準確度要求較高的溫度測量。
|
溫度范圍
|
13.8033K～273.16K
|
|
|
Rtp(Ω)
|
25±1
|
|
|
電阻比
|
WHg≤0.844235
|
|
|
保護管類型
|
鉑
|
玻璃
|
|
保護管外徑
|
5±0.5mm
|
5.5±0.5mm
|
|
保護管長度
|
50±20mm
|
60±20mm
|
|
型號
|
WZPB-11A
|
WZPB-11B
|
|
等級
|
標準溫度計
|
|
|
檢定規程
|
JJG350-94《標準套管鉑電阻溫度計》
|
|
|
項目 |
首次檢定溫度計的穩定性要求 |
||
|
工作基準 |
一等標準 |
二等標準 |
|
|
Rtp |
3.0 |
4.0 |
8.0 |
|
WAl |
5.0 |
10.0 |
20.0 |
|
WAn |
4.0 |
8.0 |
16.0 |
使用中溫度計的穩定性要求
|
項目 |
各固定點分度多次的差值 |
兩相鄰周期檢定結果的差值 |
||||
|
工作基準 |
一等 |
二等 |
工作基準 |
一等 |
二等 |
|
|
Rtp |
2.0 |
2.5 |
5.0 |
3.0 |
5.0 |
20 |
|
WAl |
2.0 |
4.0 |
6.0 |
6.0 |
12 |
24 |
|
WZn |
1.5 |
2.0 |
4.0 |
4.5 |
9.0 |
18 |
|
WSn |
1.2 |
1.8 |
3.6 |
3.5 |
7.0 |
14 |
|
WIn |
1.2 |
1.8 |
3.6 |
3.5 |
7.0 |
14 |
|
WCa |
1.0 |
1.5 |
3.0 |
2.0 |
4.0 |
8.0 |
|
WHg |
1.2 |
1.8 |
3.0 |
2.0 |
5.0 |
10 |
|
WAr |
1.5 |
3.0 |
6.0 |
4.0 |
8.0 |
16 |
|
項目 |
工作基準 |
一等標準 |
二等標準 |
|
自然效應/mK |
2.0 |
3.0 |
4.0 |
|
熱電勢μV |
0.6 |
0.8 |
1.5 |
