TDR2000/3 電纜故障定位儀說明書

TDR2000/3雙通道電纜故障定位儀說明書

TDR2000/3雙通道電纜故障定位儀是雙通道、高分辨率、緊湊的時域反射儀，可用于雙導體金屬電纜的故障定位。TDR2000/3的很小分辨率達0.1米，很大20 km的量程，具體長度取決于電纜類型和傳播速率。傳播速率因素可設為0.2到 0.99之間的任意值，以滿足各種電纜測試的要求。

美國megger TDR2000/3雙通道電纜故障定位儀產品簡介：

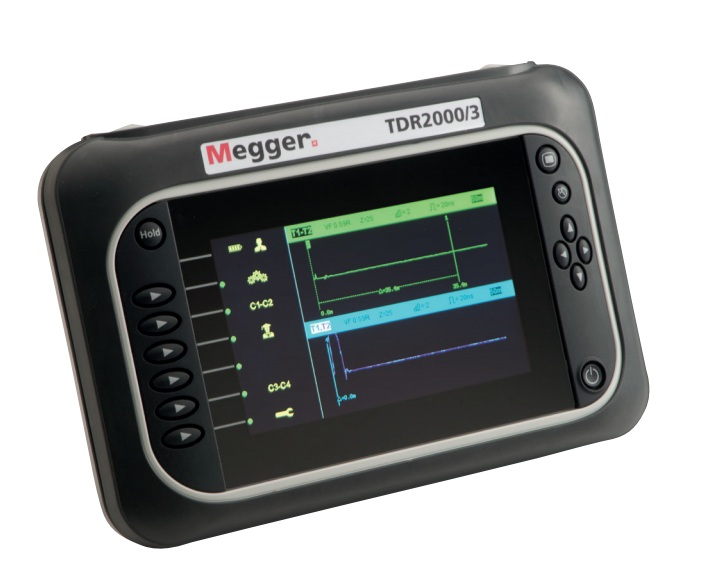

Megger® TDR2000/3 是雙通道、高分辨率、緊湊的時域反射儀，帶有彩色的顯示屏，可用于雙導體金屬電纜的故障定位。TDR2000/3的很小分辨率達0.1米，很大20 km的量程，具體長度取決于電纜類型和傳播速率。儀器帶有五種輸出阻抗 (25, 50, 75, 100, 125 歐) 以及自動阻抗匹配功能。傳播速率因素可設為0.2到 0.99之間的任意值，以滿足各種電纜測試的要求。AUTO（自動）選項可根據量程的不同選擇很重要的測試參數，輔助用戶完成對TDR曲線的快速診斷。手動接管AUTO功能可使用戶進行精設定，以找出那些難于定性的故障。雙曲線和雙光標功能使得使用更加靈活，為用戶提供了美的控制體驗，并且能夠馬上知道兩個點之間的距離。曲線比較功能使用戶能夠仔細觀察曲線之間的差異。很高的分辨率、白色背光屏、用戶自定義參數和彩色曲線可使用戶清楚地觀察到兩條曲線的差異。

美國megger TDR2000/3雙通道電纜故障定位儀產品特點：

全面的雙通道雙顯示

自動模式可即刻開始測試

超快速脈沖可鑒別終端附近的故障

Xpert功能輔助用戶進行潛在故障定位

IP54防水防塵等級，適合現場使用適用于所有帶屏蔽層的電纜

美國megger TDR2000/3雙通道電纜故障定位儀產品參數：

規格

概要

量程: 被測電纜很長為20000m，很小分辨率為0.1m

精度: 量程的1% ± 1 pixel 于 0.67VF [注意- 測試精度僅取決于光標的位置精度，長度的準確度取決于速率因素的正確與否]

分辨率: 量程的1%
