美國OLSON CTG-1TF混凝土厚度及缺陷測試儀
美國OLSON CTG－1TF混凝土厚度及缺陷測試儀詳細說明：
美國OLSON CTG－1TF混凝土厚度及缺陷測試儀為手持式的，電池供電的無損測試系統?？捎糜诨炷涟濉⒙访?、隧道襯砌、墻和其他面狀結構的厚度的測試。測試原理與IE沖擊回波的測試原理一樣。此儀器有一個非常易于使用的菜單，操作人員不需要特殊的知識和訓練就可以操作。它是基于沖擊回波的原理來測量混凝土厚度的。實際測量時，可以直接使用儀器內置默認的混凝土參數。如果想得到更高精度，可以先在一塊厚度已知的混凝土板對CTG進行標定（通過鉆孔或取芯），來求得待測混凝土的波速，然后再開始測試，每小時可進行多于60個CTG測試，而且不需要鉆孔取芯或是挖掘。使用Olson公司的混凝土厚度缺陷測試儀可以節約時間，節省費用。
美國OLSON CTG－1TF混凝土厚度及缺陷測試儀特點

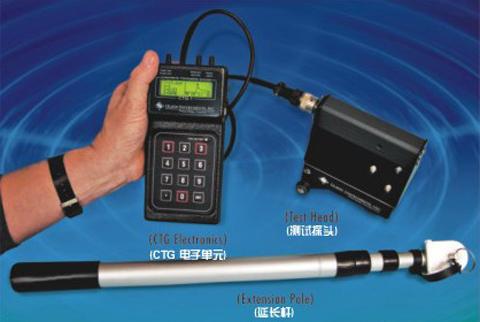

● 堅固耐用的一體化測試探頭，內置位移傳感器以及螺線管沖擊器
● 測試時不需要耦合劑
● 可在空氣中對已硬化的混凝土進行測試，也可用于地面上的混凝土
● 同樣可以測試表面有油漆或粘結良好的瓷片結構(也可檢查瓷片粘結是否良好)
● 用于室外易于讀取的半透射的LCD顯示屏，并帶有可轉換背光燈在室內使用
● 英制或公制厚度顯示
● 在已知厚度處，波速易于標定或者使用Olson公司默認的參數設置
● 可將測試時間日期以及厚度結構下載到PC上
● 厚度數據可輸入流行電子表格軟件
● CTG-1TF模型輸出厚度匯總表格以及使用Windows2000或是更新的PC電腦上WINTFS-I 或WINTFS-SASW 軟件進行后處理，得到的數據
美國OLSON CTG－1TF混凝土厚度及缺陷測試儀技術指標
● 厚度測試范圍：80mm-1.8m
● 精度：±2%(經過已知厚度的標定)
● 報告功能：
CTG-1T，可下載到電子表的數字厚度匯總表；
CTG-1TF,原始數據以及厚度匯總表可下載到PC或電腦中，并可使用
WINTFS-IE軟件進行分析
● 電源：內置可充電鎳氫電池組(每充一次電可工作~7小時)，外接電
池充電器(AC電源裝置，夜間充電)，還可用10節AA堿性電池或交
流電源
● 學習使用：學習使用CTG厚度測試只需10分鐘
● 頻率分辨率：44.5Hz(高)或是89Hz(低)
● 每次測試獲得的樣品點：256(正常)或是512(高分辨率)
● 每次測試的處理時間：1~3秒
● 采樣率：45,600次/秒（正常），14,400次/秒 （厚），以及11.6萬次/秒（超?。?
● 最大信號頻率：22,800Hz（正常），7200Hz（厚），和58,000Hz（超薄）
● 重量：4.4lbs(2.0kg)包括測試儀表和探頭
● 測試探頭的電纜長度：6ft(2m)
