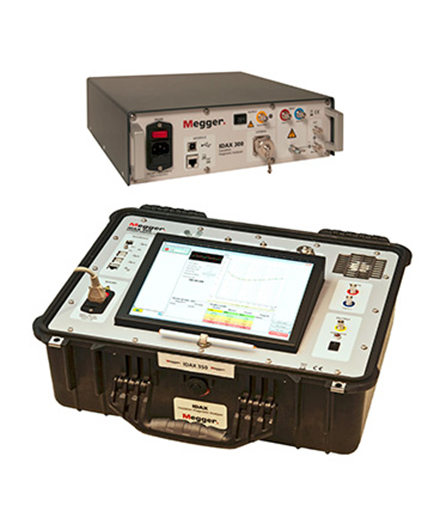

?IDAX 300是一個非常緊湊的設備，和外部PC共同使用。
?IDAX 350有內置電腦，也可以連接外部PCIDAX300/350提供了準確可靠地變壓器、套管和電纜的絕緣狀態信息。
?IDAX系統通過估算設備*長的使用壽命，從而使維護工作的成效*大化。
?IDAX 300/350比它們的前任IDAX 206更小、更輕、更快。
?IDAX 300/350保持了更好的精度，有能通過真正的AC DFR（介電頻率響應，有時也稱作FDS頻域圖譜）提供可靠的數據，能在高干擾的環境下測量。
?藝術化的軟件使測試更加簡單和迅速，使變壓器水含量分析在20分鐘左右時間內完成（30℃）。
?IDAX測量變壓器繞組間絕緣各個頻率下的電容和介損值。
?IDAX測量變壓器利用模型將測量結果分析固體絕緣的水分含量，絕緣油的電導率/介損以及參考溫度下的介損。由于和溫度相關的因素已被考慮在內，測試可在任何溫度下進行。
IDAX 300/350絕緣診斷分析儀應用：
?隨著變壓器的老化，如今的電氣行業面臨嚴峻的挑戰，因?yàn)樽儔浩鞯墓收虾椭蟮男迯?fù)以及期間的停電造成了大量的損失。變壓器已經成為電網中*關鍵的元件。
?可靠的監測和診斷方法的需求促使世界上*的專家們對新技術進行評估，從未提高電網的可靠性和*好地使用電力元件。
?IDAX是基于DFR（介電頻率響應，有時也稱作FDS頻域圖譜）的一臺革命性的絕緣診斷儀器。這項技術已經在實驗室應用許多年，而IDA/IDAX是*臺用作現場測量的儀器（1997）。
?IDAX儀器和測量原理在過去數十年中已經被使用和證明。IDAX一個*重要的應用*是探測變壓器絕緣的水含量。水會顯著地加速絕緣的老化；水會產生氣泡，引起災難性的故障。
?IDAX的一項測試即可提供可靠的水分評估。這項測試可以在任何溫度下進行，根據不同的絕緣溫度，通常會花費20 – 40 分鐘左右。
?維護或更換的決定應該建立在對絕緣狀況和變壓器負載情況了解的基礎上。通過得到變壓器、發電機和電纜可靠的診斷數據，*可*大程度上延長設備的使用壽命，從而使用戶大大地降低成本。
IDAX 300/350絕緣診斷分析儀特點：
?油紙系統的水分
通過油樣中的水含量來評估變壓器絕緣的水含量是不可靠的，因?yàn)橛秃图埖臏囟葧?huì)影響水在其中的漂移速度。對油的采樣必須在相對較高的溫度和平衡狀態下。不幸的是這種狀態對變壓器來說是非常少見的，經驗表明這種方法對絕緣中的水的估算結果偏大
?測試
介損與頻率和溫度相關的特點，所以特定溫度下的頻率響應是通過注入1 kHz和1-2 mHz的離散頻率信號得到的。頻率響應代表了變壓器絕緣材料的特性，并將作進一步分析。
?模型
變壓器繞組間的絕緣包含了固態和液態兩部分，固態部分包含了圍屏和撐條，來生成絕緣油的冷卻通道。分析軟件會改變所有的參數來模擬每個可能的體積。模型也采用了Arrhenius 公式來計算和補償溫度對材料的影響。IDAX軟件會生成新的模型曲線，并將其與測試曲線比較，直到得到*佳的匹配。*終結果以絕緣紙板中的水含量、絕緣油電導率和20 °C參考溫度下的介損來表示
?影響響應的因素
一般來說水含量對*低頻和*高頻的曲線有明顯的影響，絕緣油電導率是中頻段曲線的決定性因素，溫度會使曲線左移或者右移。
?一個點是不夠的
傳統的介損測試在工頻50/60 Hz得到一個值，這里*是IDAX和傳統方法的區別。圖7顯示了為什么一個點不足以得出潛在的問題的結論。進行介損測試*多能知道問題的存在。這個例子中的兩臺變壓器有相同的介損，然后一臺絕緣濕度較大（3.6%），需要現場干燥；另一臺絕緣油需要被替換。IDAX能通過一個測試得到正確的結論。
IDAX 300/350絕緣診斷分析儀測試步驟
測試準備工作和步驟和傳統的介損法相同，這意味著變壓器需要離線。IDAX軟件在Windows XP，Vista和7上運行，使用標準的USB通信。軟件通過一個測試模版指導用戶，并顯示接線圖。夾子的彩色標記使得接線更加容易。測試可以在連線完成后馬上開始，不需要像DC方式那樣需要對測試樣品進行放電。延伸產品IDAX 300S和IDAX 350有一個額外的電流測試通道，使其可同時完成兩個*立的測試，減少測試時間
| 輸出： | 電源： |
| 電壓/電流范圍0 – 10 V 峰值， 0 – 50 mA 峰值 | |
| 電壓/電流范圍： | |
| 200 V10 V | |
| 0 – 200 V 峰值，0 – 50 mA 峰值 | |
| 頻率范圍0.1 mHz – 10 kHz | |
| 外部電源： | |
| VAX 放大器2 to 30 kV | |
| PC 要求： | 操作系統Windows 2000/ XP / Vista / 7； |
| 處理器Pentium 500 MHz； | |
| 內存512 Mb RAM 或更高； | |
| 接口USB 2.0 和 LAN | |
| 環境： | 應用場合儀器適用于中高壓變電站和工業環境 |
| 環境溫度： | 運行-10°C 到 +55°C (14°F 到 +131°F) |
| 儲存-20°C 到 70°C (-4°F 到 +158°F) | |
| 濕度< 95%RH，不凝結 | |
| CE-標準： | EMC 2004/108/EC |
| LVD 2006/95/EC | |
| 常規： | 電源電壓90 – 265V AC，50 / 60 Hz |
| 功率250 VA （*大） | |
| 大小： | |
| IDAX 300 335 x 300 x 99 mm； | |
| IDAX 300 運輸箱 520 x 430 x 220 mm； | |
| IDAX 350 520 x 430 x 220 mm | |
| 重量： | |
| IDAX 300 4.9 kg (11 lbs)，9.9 kg (22 lbs) 含運輸箱； | |
| IDAX 350 13.5 kg (29.8 lbs)； | |
| 配件8.5 kg (18 lbs) 軟包 | |
| 測量單元： | 輸入通道1，通道2，接地 |
| 電容范圍： | |
| 精度0.5% + 1 pF | |
| 介損范圍：0 - 10 （在特定電容下的范圍，可以更大?? | |
| 誤差< 0.5% + 0.0001, 45-70 Hz, C > 100 pF | |
| （和 VAX020 配 合）； | |
| < 0.5% + 0.0002, 45-70 Hz, C > 300 pF； | |
| < 1% + 0.0003, 1 mHz-100 Hz, C > 1000pF； | |
| < 2% + 0.0005, 100 Hz-1 kHz, C > 1000 pF； | |
| *大AC 干擾1 mA （IDAX本身）或10 mA （和 VAX020 | |
| 配合）或 1:20 信噪比 | |
| *大DC 干擾1 μA 或 10 uA（和 VAX020 配合） | |
| 測試模式* UST-1??UST-2??UST-1+2??GST??GST-Guard-1?? | |
| GST-Guard-2??GST-Guard-1+2 | |
| *IDAX 300S/350 能同時在兩組模式下測試 | |
| 校正校正套裝允許現場校正 |
