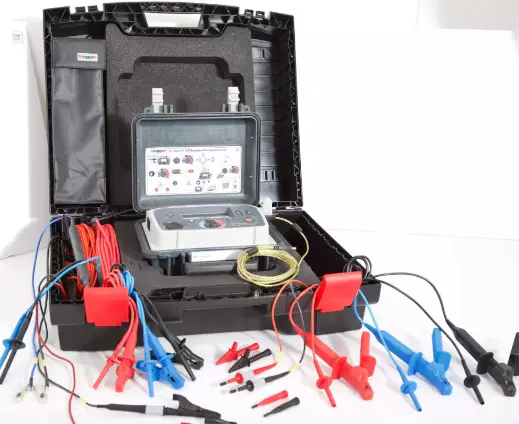

Megger S1系列絕緣電阻測試儀的實際應用分析
Megger S1系列產品的功能和特點從本期開始就不再贅述啦，對很多操作者來說，想要上手一臺儀器，閱讀完使用手冊，了解儀器參數基本上就足夠了。而在測試中*主要的是現場操作，無論是接線順序還是設備之間的連接好壞都會對我們的試驗產生巨大的影響，本期就列舉實例——如何在油浸式斷路器上測試變壓器、電纜和絕緣套管，為大家后期的工作做一個簡單的指導！
一、測試變壓器
三相變壓器的任何分相的高壓繞組和低壓繞組都能彼此相對的被測量。屏蔽接口能消除流過受污染的絕緣外表層的表面漏電流，因此絕緣測試儀可以提供更**的繞組間的電阻值。

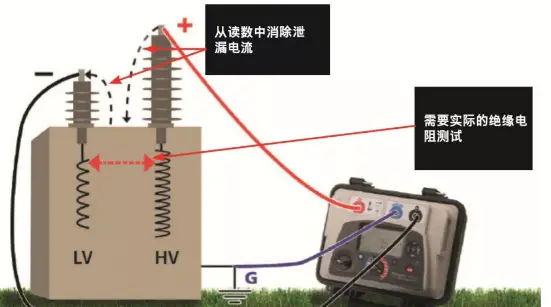

上圖：在變壓器繞組測試中，通常使用屏蔽接口來消除由于臟的磁絕緣子的表面通路而帶來的泄漏電流。

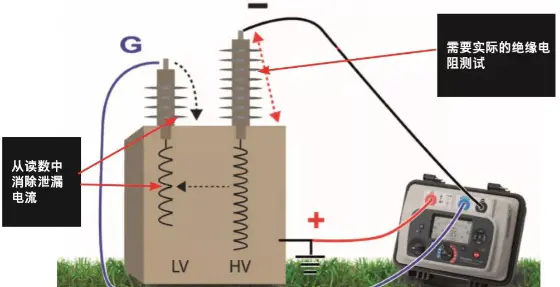

上圖：使用屏蔽接口在沒有高壓和低壓繞組之間的泄漏電流的影響之下，對高壓繞組進行測試。
注意：實際上，三相變壓器的這兩個高低壓繞組都要在鐵芯的同一臂的絕緣繞線模上，它們可能會發生相間，或者是匝間擊穿。因此需要測試它們之間的絕緣。
二、測試電纜
屏蔽接口可以用來消除線纜兩端之間的外露絕緣的表面泄漏電流影響。

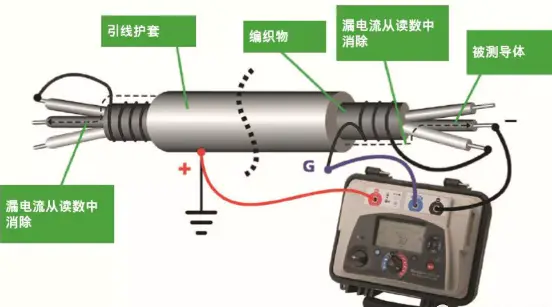

測量線芯和其他導體之間的絕緣：
屏蔽接口連接到繞在外露絕緣層上的金屬線上，以捕獲表面泄漏。

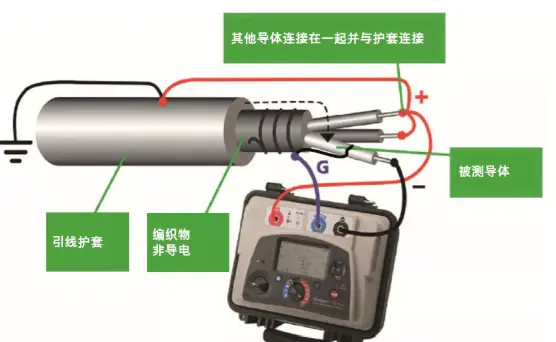

測量一個線芯和護套之間的絕緣：
在此例中，這根電纜中伸出來的備用導體被用來將屏蔽接口連接到電纜另一端的外露絕緣。
屏蔽接口也可以被用來消除電纜中其他相鄰導體之間的漏電流：
三、Megger S1系列絕緣電阻測試儀的實際應用分析測量絕緣套管
以下的四張插圖顯示了測試絕緣套管以及戶外斷路器相關部件的常用方法。

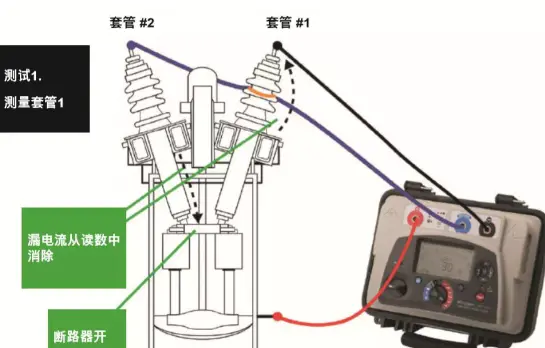

測試一：
這么多期介紹下來，大家對Megger S1系列絕緣電阻測試儀的實際應用分析的產品應該非常熟悉了吧？在您的測試現場，有一臺S1絕緣電阻測試系列產品，除了保證測試過程的優良安全性，還能提供準確可靠的測試結果。通過屏蔽泄漏電流而測試得到的*終結果，可以分析絕緣狀態的好壞，提前防范故障的發生，幫助您節約人力物力，更給您*好的安全保障！
