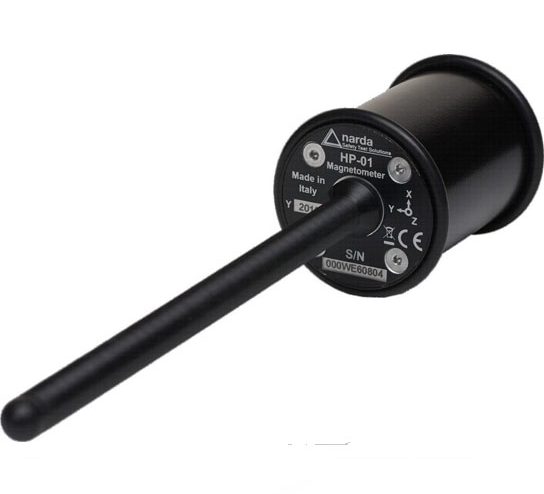

德國NARDA HP-01 靜態和時變磁場測量儀
德國Narda HP-01 靜態和時變磁場測量儀 產品介紹：
產品型號：HP-01
產品品牌：德國Narda
產品類別：磁場測量儀
產品備注：靜態和時變磁場測量儀
德國Narda HP-01 靜態和時變磁場測量儀 產品特點：
依據現有標準和法規如 Directive2013/35/EU 對工作場所進行磁場曝露評估
支持選頻和寬帶測量，頻率范圍 0 Hz -1000 Hz
三軸霍爾探頭全向測量
極寬的測量范圍 10 μT – 10 T（動態范圍 120 dB）
FFT 頻譜分析和時域響應顯示
窄帶濾波器用于 0 Hz – 1 Hz 頻段標準合規測量
光纖連接 PC 遠程控制，或使用 NBM-550（待定）
德國Narda HP-01 靜態和時變磁場測量儀 產品應用：
HP-01 是一款用于測量頻率達 1000Hz 的靜態磁場和時變磁場的儀器。其主要的應用是對高靜態磁場進行測量，以保證場強覆蓋區域內的人身安全。由于間接效應，例如施加于鐵磁物體的磁力，會帶來一定的風險。因此，飛行物體（射彈效應）、施加于無源植入物的磁力或者有源植入物的功能損傷等都會產生一定的危害。這些都需要進行識別并阻隔其影響。除此之外，直接效應也會產生風險，例如當人體在磁通量密度非常高的磁場中移動時會刺激感覺細胞和神經細胞。在 ICNIRP 導則和歐洲標準Directive 2013/35/EU 以及其他的標準中都對曝露限值進行了規定。依據危害的來源，干預水平從相對低的值（如對有源植入物的影響為 0.5mT）到較高的幾特斯拉（T）。
產生強磁場的典型應用領域：
? 磁共振系統（MRT）
? 磁共振波譜（MRS）
? 強永磁體的使用和生產應用，如電磁起重機
? 直流（DC）發電機，特別是超導應用
? 直流（DC）電機，如鐵路應用
? 涉及電動車的應用
? 大型工業電磁攪拌器
? 氯和鋁生產中的電解應用
德國Narda HP-01 靜態和時變磁場測量儀 功能描述：
導則和標準中規定的暴露限值和干預水平包括了數量廣泛的值。這通常意味著需要使用幾個不同的測量探頭以便達到必要的測量動態范圍。HP-01 內置有霍爾效應傳感器，其總的動態范圍非常寬，范圍從 10μT 到 10T以上，因此 HP-01 可以非常容易地覆蓋所有這些應用，而不需要額外的其他探頭。所有傳感器在探頭頂端采用正交方式排列，保證了三個空間軸都能夠進行捕獲，實現各向同性（全向）測量。這些傳感器位于探頭頂端以下 7mm 處，并通過明顯的凹槽進行清晰地標示。
HP-01 不僅僅是一個磁場探頭，還包括了功能強大的 FFT 分析儀功能，可以在時域和頻域?qū)π盘?hào)進行信號分析。其快速的信號處理能力支持對頻譜進行詳細的高精度的無縫分析。結果可以顯示為實時頻譜、時頻圖或者三維的瀑布圖。
“DC – 1 Hz”模式是進一步的非常獨特的功能，特別適用于依據人體安全標準進行合規測量。靜態場和可變場的限值在頻率至 1 Hz 的范圍通常都進行了嚴格規定。HP-01 使用一個有限脈沖響應（FIR）濾波器僅僅獲取這些頻率分量。為了揭示是否符合限值規定，對 0Hz 至 1Hz 頻率范圍以高采樣率進行測量并給出對應的寬帶結果。如果需要，對 1Hz 以下的頻率也可以進行更廣范的分析，例如在時域顯示瞬時值結果，而這是FFT 分析無法實現的。
HP-01 利用 HP01-TS 軟件可以進行操作使用，軟件兼容所有基于Microsoft Windows ®的 PC，適用于 Windows 7 或以上版本。通過光纖和USB 轉換器與 PC 連接，因此在 10m 安全距離外就可以對 HP-01 進行控制測量。儀器選件可以提供*長 50m 的光纖。
使用 PC 測量
HP01-TS PC 軟件的圖形用戶界面設計非常人性化，使用非常方便。程序啟動后即進入操作主界面（圖 4 所示），一些主要的設置如測量范圍和頻率范圍都可以在主界面直接進行操作。顯示區域持續顯示磁通量密度測量的數值結果，如果需要也可以分別顯示三個軸向的測量值。點擊“調零”按鈕可以觸發調零功能，該功能可以將測量不確定度降到*低。為此，探頭頂端需要放入提供的零場強腔管內，以隔絕地球磁場或其他磁場的影響。三個不同的模式可以對靜態場（DC-1Hz）、任一單個頻率或頻率限定的頻帶積分的頻率范圍進行選擇。
除了直接以數字顯示測量值以外，也可以使用圖形評估和顯示磁通量密度的時間響應。三個空間軸每一個軸向的 RMS 值和全向總值的時間響應都可以使用圖形顯示。恒定正弦波信號呈現為一條連續的水平線。在“DC – 1 Hz”模式，顯示的是瞬時值而不是 RMS 值，即一個正弦波信號也呈現為一個正弦波（如圖 5 所示）。這意味著即使低于 1Hz 的頻率分量的頻率和幅度也都可以顯示。
FFT 分析描述了信號幅度在頻率上的分布（如圖 6 所示）。三個軸向各自的頻譜以及全向的總值頻譜都可以顯示，通過選擇合適的“帶寬”（SPAN）可以顯示四種不同頻率范圍的頻譜。支持標記功能，兩個標記可用于簡化結果評估。也可以通過圖形顯示頻譜隨時間的變化，例如時頻圖（如圖 7 所示）或者三維瀑布圖（如圖 8 所示）

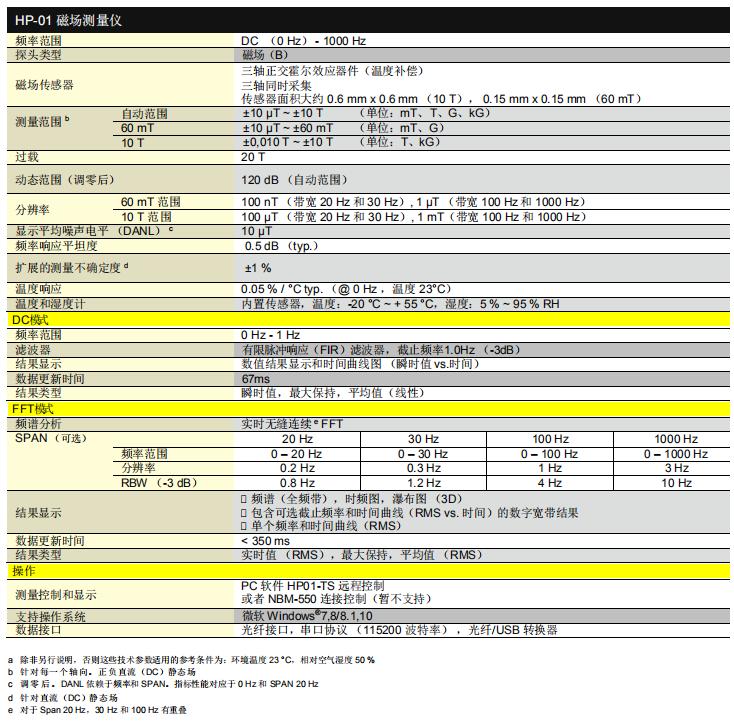

德國Narda HP-01 靜態和時變磁場測量儀 相關參數：
