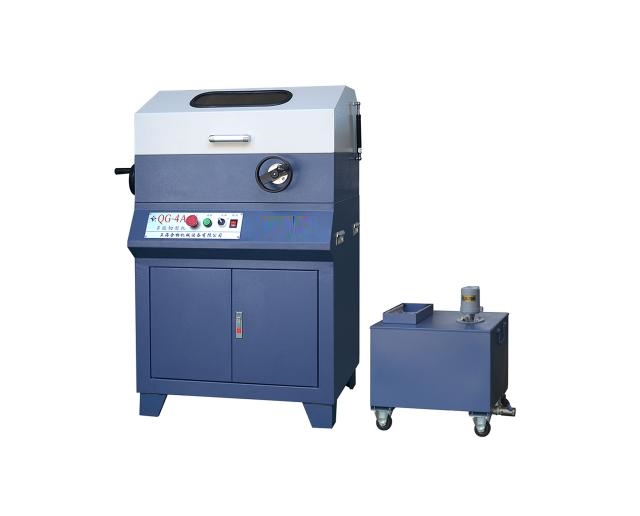

QG-4A金相試樣材料切割機 操作規程
QG-4A多能切割機適用于各種金相試樣材料的切割，通過平臺的橫向移動可調整材料的切割厚薄，再通過主軸的縱向移動來進行試樣切割，切割能力強，操作方便；夾具鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，使用壽命長，維護保養方便；切割室采用全封閉式結構，配備安全限位開關，透明有機玻璃窗口和內置LED照明燈供切割時觀察；柜式結構，方便存儲各類切割耗材；并配備循環冷卻系統，切割后的試樣表面光亮、平整，無燒傷，是切割試樣的理想設備。
|
型號
|
QG-4A
|
|
切割方式
|
手動，主軸Y向進給
|
|
切割片尺寸
|
Φ250×2×Φ32mm
|
|
最大切割截面
|
65×65mm
|
|
X軸行程
|
45mm
|
|
Y軸行程
|
270mm
|
|
主軸轉速
|
2800r/min
|
|
電機功率
|
1.5kw
|
|
切割平臺尺寸
|
130×190mm，12mmT型槽
|
|
切割?yuàn)A具
|
快速夾具，鉗口高度60mm
|
|
輸入電源
|
380V, 50Hz, 6A，三相四線
|
|
外形尺寸
|
700×520×1110mm
|
|
重量
|
170kg
|
|
水箱容量
|
60L
|
|
水泵流量
|
25L/min
|
|
水箱尺寸
|
565×360×600mm
|
|
水箱凈重
|
27kg |
