產品簡介

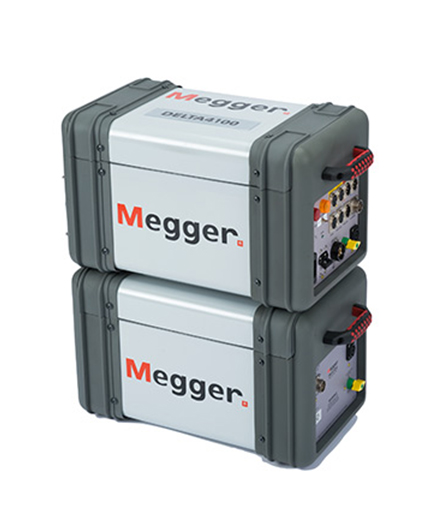

·新的DELTA4000系列是一個全自動12KV絕緣功率因素/介質損耗測試設備，設計用來評估高壓設備如變壓器，套管，斷路器，電纜，避雷器和旋轉電機的絕緣狀況。本儀器除了能進行介質損耗測試，還能測試變壓器繞組的勵磁電流，并能完成自動損失角增量測試和高壓匝數比測試（需要額外的附件）
·儀器本身提供了綜合的AC絕緣狀況診斷試驗?？勺兊妮斎腩l率使測試信號異于工頻，而在硬件上使用**進的技術來過濾響應信號中的干擾信號。這樣，DELTA4000*提供了一個非常可靠的測試結果和*短時間內的穩定的讀數，并且讀數的精確度非常高。儀器可在765KV以下的變電站現場測量
·DELTA4000系列可以用PowerDB軟件來自動測試和報告，或者用DELTA控制軟件來進行實時手動測試。
·測量參數包括：電壓、電流、功率（損耗）、功率因數和電容。測量結果能自動存儲在電腦中，但是可以通過USB存儲器或打打印機來下載。
產品特點
·輕便式兩部分設計，總重量為14kg+22kg.便于運輸和攜帶
·使用*進的技術，即使在干擾強烈的環境也能快速精確地給出結果。
·帶有**進的功能，如溫度校準，自動電壓探測，industry leading frequency range of 1-500Hz
·帶有自動和手動操作，使用簡單，設置方便
·PowerDB? 軟件使數據儲存、分析非常方便，并能存儲別的儀器的測試數據
·*特的測試信號—DELTA4000系列可變的輸入頻率使測試信號異于工頻，能過濾掉很多干擾信號。
·高干擾抑制能力—硬件上使用**進的技術來過濾響應信號中的干擾信號，能抑制高達15mA的干擾電流，甚至是信號和噪音之間的比率高達1：20，測試結果也能非常精確。
·領*的頻率范圍（1—500Hz）—可變的輸入頻率使測試信號異于工頻,能很好的消除工頻干擾信號。
·*特的溫度校準（*申請中）—能讓用戶知道測試樣品的實際溫度。通過溫度換算，*可以正確的評估樣品的絕緣狀態。
·自動電壓探測（*申請中）—
·快速測試時間—動態干擾抑制能減少實際測試時間。
產品應用
·電力變壓器
·配電變壓器
·互感器
·旋轉電機
·液體絕緣
·套管
·電纜
·電容
·斷路器
·電涌放電器
測試能力
·功率因素
·介質損耗
·勵磁電流
·自動損失角增量
·頻率掃描
·功率損耗
·電感
·電容
·電壓
·電流
·匝數比（需要可選附件）
PowerDB軟件
·讓使用者運行標準自動測試
·保存和查看數據方便—數據會和所有的歷史數據一起以XML格式保存。這樣使用者*能查看幾年前的測試數據。
·分析和趨勢觀察—使用者可以實時的調出上一次測試的結果和現在的進行比較，看過了一段時間以后，測量值有什么變化。
·簡單輸入歷史數據—甚至是別的儀器測試的數據。
·友好使用界面—便于操作
·有疑問的數據會被用紅色標示出來
·變壓器參數簡單查看—通過一個用戶設置菜單
·能和其他的變壓器測試儀器聯合起來使用，如MLR10(漏電抗，電容)，TTR系列（變壓器匝數比）,MTO 210 （變壓器直組），MIT/S1系列（直流絕緣電阻），MCT系列（CT測試儀）。
設置和操作
·自動和手動操作—DELTA4000系列進行介質損耗和自動損失角增量測試。測試會自動按照設置的程序進行測試，并自動保存測試結果。也用DELTA控制軟件來進行實時手動測試，這里使用者需要手動設置測試參量。
·連接簡單—彩色標示連接線
·非常安全—簡單和安全的互鎖設施
·運輸手推車（可選）— 大的輪子，輕便的質量，并可折疊。
| 儀器規格： | |
| 供電電源： | 100-240 V ± 10 %, 50/60 Hz, 16 A max |
| 輸出電源： | 0 to 12 kV, 連續可調 |
| 測試頻率范圍： | 45-70 Hz (12 kV) |
| 15-400 Hz (4 kV) | |
| 1-500 Hz (250V) | |
| 輸出功率： | 3.6 kVA |
| 輸出電流： | 300 mA (4 分鐘) |
| 100mA (連續) | |
| 如果使用可選的 Resonating Inductor, 編號 670600，電流輸出能達到4A。 | |
| 測量范圍 | |
| 電壓： | 25 V 到 12 kV, 1 V 分辨率 |
| 電流： | 0 到 5 Amps, 0.1 μA 分辨率. 可測2.5KV，10KV等效電流 |
| 電容： | 0 到100 μF, 0.01 pF *大分辨率 |
| 電感： | 6H 到 10MH, 0.1 mH 分辨率 |
| 功率因素： | 0 到 * |
| 介損角： | 0 到 * |
| 功耗： | 0—2kw |
| 有效功率： | 0—100KW 當?shù)刃в?0KV，*大分辨率 0.1mW，測量值可等效成為2.5KV或10KV的值 |
| *特的溫度校準： | 從 5°C 到 50°C （標準為 20°C時測試值） |
| 精確度 | |
| 電壓： | ±（讀數的1%＋1位） |
| 電流： | ±（讀數的1%＋1位） |
| 電容： | ±（讀數的0.5%＋1pf） |
| 電感： | ±（讀數的0.5%＋1mH) |
| 功率因素： | ±（讀數的0.5%＋ 0.02%) |
| 介損角： | ±（讀數的0.5%＋ + 0.02%) |
| 功耗： | ±（讀數的1% 1mW) |
| 測試 | |
| 測試模式： | UST: 測試不接地設備（正接法） |
| UST-R: UST: 紅色測量, 藍色接地 | |
| UST-B: UST:藍色測量,紅色接地 | |
| UST-RB: UST: 紅色和藍色測量 | |
| GST: 測試接地設備（反接法） | |
| GST-GND: GST: 紅色和藍色接地 | |
| GSTg-R: GST: 紅色懸空, 藍色接地 | |
| GSTg-B: GST: 藍色懸空, 紅色接地 | |
| GSTg-RB GST: 藍色和紅色懸空 | |
| 抗干擾性 | |
| 靜電: | 能抑制高達15mA的干擾電流，甚至是信號和噪音之間的比率高達1：20 |
| 電磁: | 500 μT, @ 50 Hz 在任何方向 |
| 電腦接口： | 以太網 和 USB |
| PC Requirements | |
| DELTA4110 | 操作系統: Windows XP/Vista/7 |
| 處理器: *低 Pentium 1 GHz | |
| 內存: *低 1024 Mb RAM | |
| 硬盤: *低 1 Gb | |
| 接口: 以太網 和USB | |
| DELTA4310 | 內置PC 帶8.4’’彩色 VGA顯示屏, 全 QWERTY 鍵, |
| 方向鍵和操作桿操作 (也可以外接鼠標) | |
| 通訊/控制/數據管理軟件：PowerDB 和 DELTA 控制軟件 | |
| 安全標準： | IEC / ANSI 61010-1 |
| 環境 | |
| 溫度 | 操作: -20 — +55°C |
| 儲存: -50 — +70°C | |
| 相對濕度 | 操作: 0 — 95% 非凝結 |
| 儲存: 0 — 95%非凝結 | |
| 抗震標準： | ASTM D999.75 |
| EMC： | EN 61326 |
| 尺寸： | 控制部分: 290 x 290 x 460 mm |
| 高壓輸出部分: 290 x 290 x 460 mm | |
| 重量 | DELTA4100 控制部分: 14 kg |
|
|
DELTA4300控制部分: 15 kg |
|
|
DELTA4010 高壓輸出部分:22kg |
|
|
電纜: 15 kg |
