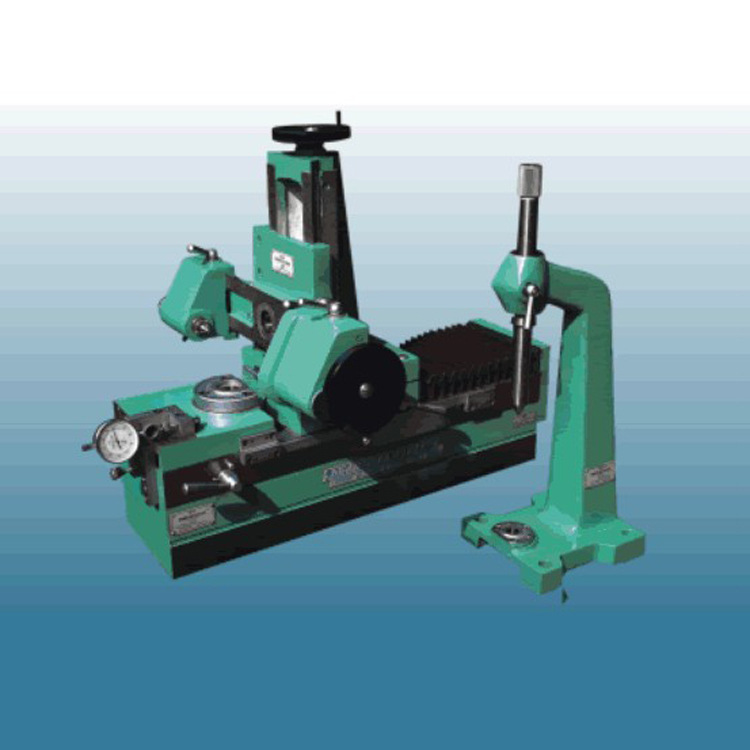

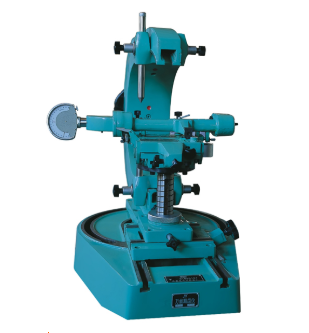

JG-300型 齒輪雙面嚙合綜合測量儀
一、儀器的用途
本儀器是用于圓柱齒輪、圓錐齒輪及圓柱蝸桿副雙面嚙合的綜合測量儀?？蓽y量齒輪的徑向綜合誤差、徑向一齒綜合誤差、齒輪副的中心距偏差以及接觸斑點，還可檢測軸交角為90。的圓錐齒輪副的分度圓錐頂點偏移量等。
二、被測齒輪參數及儀器技術規格：
1．被測齒輪模數：1～10mm
2．被測帶子L齒輪中心距：50～320mm
3．被測帶軸齒輪：外徑：≤Φ200mm 軸桿長度：110～300mm
4．被測蝸桿： 外徑：≤Φ100mm 蝸桿長度：≤240mm
5．測錐齒輪時：
(1)測量滑架轉動套端面到橫架錐孔中心的距離(鉛垂安裝距)：50～165mm
(2)測量滑架錐子L中心到橫架左右頂尖軸線的距離(水平安裝距)：25～275mm
6．測蝸輪副時：
(1)測量滑架轉動套端面到橫架左右頂尖軸線的距離：20～135mm
(2)測量滑架錐子L中心到橫架左右頂尖軸線的距離：0～223mm
7．儀器輪廓尺寸(長×寬×高)：830×600×650(mm)
8．儀器凈重：≈130kg
