JG-300 齒輪齒圈跳動測量?jī)x
為配合齒輪標準的貫徹，適應市場需要，特開發出結構合理，使方便可靠的齒輪齒圈跳動測量?jī)x。
一、用途：
可測量直、斜齒圓柱齒輪；圓錐齒輪及蝸輪的齒圈徑向跳動和軸臺的端面跳動。
二、被測齒輪參數
1．模數：1~6mm
2．齒頂圓直徑：≤由300mm
三、儀器技術參數
1．兩頂尖距：0~420mm
2．中心高：150mm
3．滑板左右移動距離：±140mm
4．測量頭轉角范圍： ±45。
5．儀器輪廓尺寸(長×寬×高)：764×407×580mm
6．儀器；爭重：≈120kg

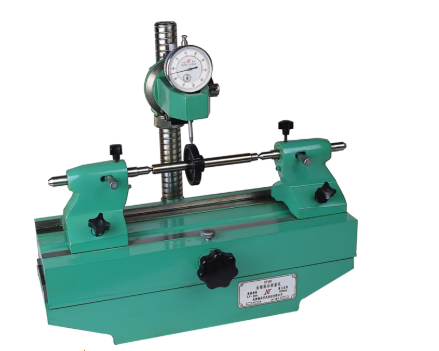

偏擺測量?jī)x是用來檢測回轉體各種跳動指標的必備儀器。本儀器除能檢測圓柱狀和盤狀零件的徑向跳動和端面跳動外，安裝上相應的附件，還可用來檢測管類零件的徑向和端面跳動。
