測量電力、電話、有線電視、局域網電纜的長度，并能測量其開路和短路故障的距離
·大型的，高分辨率背光LCD·自動控制輸出阻抗25、50、75、100、125、150歐姆
·友好的用戶操作界面
·電纜長度校準功能
·內置39種標準電纜型號

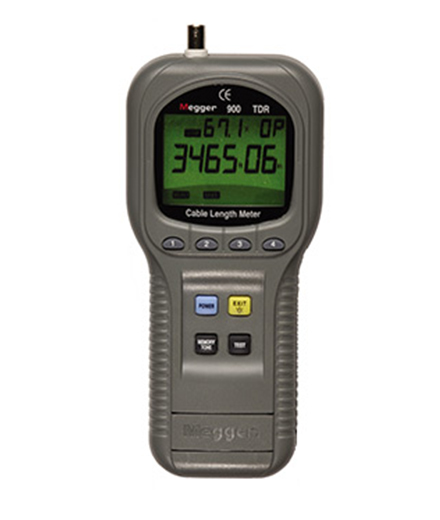

TDR900多用途時域反射儀說明
·TDR900是一個*進的測量儀，使用時域反射計來測量電纜線長度和其開路和短路故障的距離
·TDR900的測試量程為5m到3Km，*小分辨率為50cm
·TDR900能用來測試任何至少由2個絕緣金屬組成的電纜線，可能有一個電纜線的護套和屏蔽線
·TDR900內部帶有自動匹配網絡，使儀器能測試25、50、75、100、125、150歐姆的電纜（這些是用于電力、電話、有線電視、局域網）
·TDR900可以通過菜單選擇鍵來使儀器非常接近的匹配被測試導線。也能簡單的調整傳播速度來和電纜線相匹配。有其它的調整設置來改變距離測量單位（英尺或者米）
·TDR900放在一個堅固的符合IP42標準的ABS箱子中
·TDR900帶有一個很柔軟的運輸箱和一個彈簧夾適配器
·TDR900由4個AA電池供電。電池都放在一個盒子里面，在換電池的時候*很快速和容易
TDR900多用途時域反射儀特點
·具有CE檢查證明
·在整個測量范圍中，精確到50cm
·大型背光LCD顯示屏
·自動控制輸出阻抗，自動修正，自動調零等使儀器和被測試導線相匹配。僅僅需要手動設置V.O.P（傳播速度）
·如果知道V.O.P（傳播速度），*會顯示導線長度或者知道導線長度*會顯示V.O.P（傳播速度）
·20個內部儲存單元可以儲存20組電纜V.O.P設置
·內置39種標準電纜型號，能使儀器快速和簡單的測量各種類型的電纜線
·用于電纜線故障進行追蹤和顯跡的音頻發生器（振蕩頻率 910到1100Hz；5V的峰峰值）
·線性電壓探測：顯示“OUCH”信息和在線性電壓超過6.5V的時候，儀器會停止操作
·安全保護（高達250V RMS）
以下規格的測量都是在20℃標準溫度下
| 導線長度測量 | |
| 范圍(取決于被測試導線的V.O.P值)： | 12,000 ft (3.7 km)@ V. O. P 99.9 |
|
|
9,800 ft (3.0 km)@ V. O. P 80.0 |
|
|
8,000 ft (2.4 km)@ V. O. P 66.0 |
|
|
6,200 ft (1.9 km)@ V. O. P 50.0 |
| 精確度(這個精確度對于同軸電纜在8.000英尺內有效，對于電話線在6.000英尺內有效，對于設備配線在3.000英尺內有效) | 讀數的± 2 % + 20 inch (50 < 300 ft (100 m) |
| 讀數的± 2 % > 300 ft (100 m) | |
| 分辨率: | 20 英尺 (50 cm) |
| V.O.P (傳播速度): | 1.0 % to 99.9可調整 |
| 電纜長度效準: | 已知道電纜長度，測量V.O.P值。需要樣本電纜的長度*短為10m |
| 電纜庫: | 39種標準電纜類型 |
| 自定義電纜 | 20種自定義電纜類型 |
| 電源自動關斷: | 儀器處于無任何操作狀態30分鐘以后，*會自動關斷，要再次打開儀器*需要按下POWER鍵 |
| 顯示: | 7段碼式LCD顯示. 背光顯示能持續1分鐘 |
| 連接器類型: | BNC |
| 電源: | 4個 LR6 (AA) 類型電池 |
| 電池使用壽命: | 大約 5,000組測試 |
| 安全防范: | 符合IEC 61010-1標準 |
| EMC: | BS/EN 61326-1 |
| 擔保: | 至購買之日起3 年 |
| 機械: | 儀器能在室內室外使用，符合 IP 42標準 |
| 尺寸 | 235 H x 100 W x 44 D mm |
| 重量 | 大約450 g |
| 環境 | |
| 操作溫度 | 0° F 到 140° F (-18° C 到 60° C) |
| 儲存溫度 | -4° F 到 158° F (-20° C 到 70° C) |
| 相對濕度 | |
