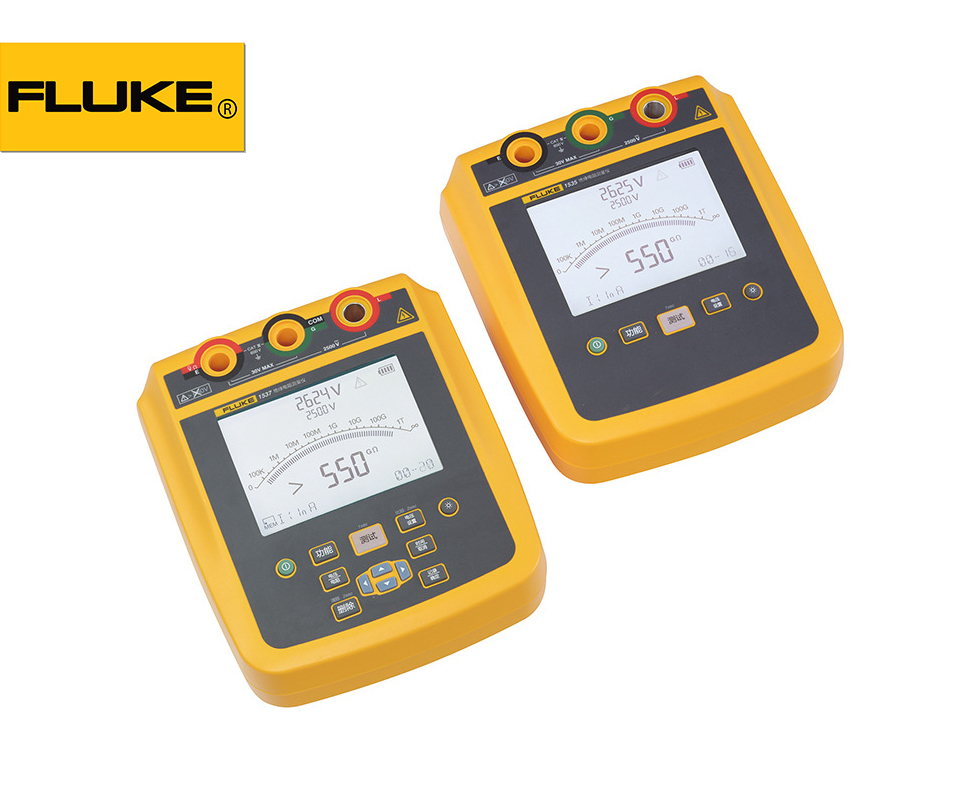

1535/1537 2500V絕緣電阻測試儀
全新高精度2500V高壓絕緣測試儀，專為要求苛刻的工業用戶量身設計。高達500G?大量程，滿足更大的應用范圍。全新設計電路，可更快速讀取穩定的測量數據，高效工作快人一籌！Fluke嚴苛的安全設計，保證F-1535和1537都滿足CAT IV 600V標準及電力行業規范DLT845。輕量化及低功耗設計，滿足靈活機動的外場工作需要。
F1537更具有步進電壓，用于進一步分析絕緣材料的極化指數（PI）和介質放電率（DAR）以及多層絕緣優劣的介質放電率測試（DD），并具有存儲和軟件功能
主要特性
Fluke1535功能如下：
- 絕緣測量量程高達500G?；
- 具備快速測量設計，絕緣阻值會較快達到穩定讀數，工作快人一籌！
- 具備自動計算的極化指數（PI）/介電吸收比（DAR）功能/介質放電率（DD）功能**
- 低功耗設計滿足高強度工作需求：2500V測量次數高達1300次，250V測量可達6500次*；
- 具備高安全性設計，具有危險電壓報警功能，符合CAT IV 600V標準及電力行業規范DLT845；
-
全新高可靠性設計，包括50°C高溫和80%濕度環境下，依舊保持對應的電氣規格，表筆及對應端口通過30000次插拔實驗。
* 基于Fluke內部實驗室測量Fluke1537除具備上述特點外，還具有以下功能：
- 交流電壓/直流電壓/電阻測量
- 可微調的測試電壓：250 V 至 2500 V，調節幅度為 100 V
- 介質放電 (DD)
- 線性增加 (100 V/s) 應用測試電壓的步進模式
- 用戶自定義標簽，限時測試，測量結果保存
- 擊穿電壓指示
- 用于下載測試數據的Mini USB 接口
- PC 軟件
-
測試結束后，支持自動放電功能
測試結束時，內部電路即進入放電程序，此時屏幕會顯示“放電中”以指示相關狀態，當檢測到電壓到達安全值以內，放電結束，該提示消失。
產品規格: Fluke 1535/1537 2500V絕緣電阻測試儀
| 通用技術指標 | |
| 顯示屏 | 73.5 mm x 104 mm |
| 電池 | 8 節 IEC LR6 AA 堿性電池 |
| 外形尺寸（高 x 寬 x 長） | 184 mm x 211 mm x 93 mm |
| 重量 | 1.3 kg |
| 溫度 | |
| 工作溫度 | -10 °C 至 +50 °C |
| 存放溫度 | -20 °C 至 +60 °C |
| 工作濕度 | 無冷凝（<10 °C） |
| ≤80 % 相對濕度（10 °C 至 30 °C） | |
| ≤50 % 相對濕度（30 °C 至 50 °C） | |
| 海拔 | |
| 工作海拔 | 2000 m |
| 存放海拔 | 12000 m |
| 過電壓類別 | CAT IV 600 V |
| 安全性 | |
| 通用 | IEC 61010-1，污染等級 2 |
| IEC 61010-2-033：CAT IV 600 V | |
| IEC 61557-1 | |
| 絕緣電阻測量 | IEC 61557-2 |
| 保護措施有效性 | IEC 61557-16 |
| 防護 (IP) 等級 | IEC 60529 IP40 |
| 電磁兼容性 (EMC) | |
| 國際 | IEC 61326-1：便攜式電磁環境 |
| IEC 61326-2-2 CISPR 11：第 1 組，A 類 | |
第 1 組：設備內部產生和/或使用與傳導相關的無線電頻率能量，該能量對于設備自身的內部功能必不可少。
A 類：設備適用于非家庭使用以及未直接連接到為住宅建筑物供電的低電壓網絡的任意設備中。由于傳導干擾和輻射干擾，在其他環境中可能難以保證電磁兼容性。
小心：此設備不可用于住宅環境，且在此類環境中可能無法提供充分的無線電接收保護。
| 電氣技術指標 | |||
| 測試儀經校準后在 10 °C 至 30 °C 的工作溫度條件下其精確度可以維持 1 年。在工作溫度范圍以外（-10 °C 至 +10°C 和 +30 °C 至 +50 °C），波動變化為 5 %時每攝氏度增加 ±0.25 %，波動變化為 20 % 時每攝氏度增加 ±1 %。 | |||
| 絕緣電阻測試 | |||
| 測試電壓 | 量程 | 分辨率 | 準確度 |
| 250 V | <200 kΩ | 未指定 | 未指定 |
| 200 kΩ 至 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ 至 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ 至 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ 至 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ 至 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ 至 50.0 GΩ | 500 MΩ | 0.2 | |
| >50 GΩ | 未指定 | 未指定 | |
| 500 V | <200 kΩ | 未指定 | 未指定 |
| 200 kΩ 至 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ 至 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ 至 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ 至 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ 至 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ 至 10.0 GΩ | 100 MΩ | 0.05 | |
| 10.0 GΩ 至 50.0 GΩ | 500 MΩ | 0.2 | |
| 50 GΩ 至 100 GΩ | 5 GΩ | 0.2 | |
| >100 GΩ | 未指定 | 未指定 | |
| 1000 V | <200 kΩ | 未指定 | 未指定 |
| 200 kΩ 至 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ 至 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ 至 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ 至 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ 至 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ 至 20.0 GΩ | 100 MΩ | 0.05 | |
| 20.0 GΩ 至 50.0 GΩ | 500 MΩ | 0.2 | |
| 50 GΩ 至 200 GΩ | 5 GΩ | 0.2 | |
| >200 GΩ | 未指定 | 未指定 | |
| 2500 V | <200 kΩ | 未指定 | 未指定 |
| 200 kΩ 至 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ 至 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ 至 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ 至 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ 至 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ 至 50.0 GΩ | 100 MΩ | 0.05 | |
| 50 GΩ 至 500 GΩ | 5 GΩ | 0.2 | |
| >500 GΩ | 未指定 | 未指定 | |
長條圖量程：0 ? 至 1 T? 絕緣測試電壓精確度：-0 %，在 1 mA 電流時為 +10 % 電容載荷充電率：5 s/μF 電容載荷放電率：1.5 s/μF
| 量程 | 準確度 | |
| 漏電流測量 | 1 nA 至 2 mA | ±(20 % + 2 nA) |
| 電容測量 | 0.01 μF 至 2.00 μF | ±（讀數的 15 % + 0.03 μF） |
| 絕緣電阻測試電壓 | 250 V 至 2500 V | ±(3 % + 3 V) |
| 有壓電路警告 | 警告量程 |
| >30 V |
| 計時器（僅F1537） | 量程 | 分辨率 |
| 0 到 99 分鐘 | 設置：1 分鐘 | |
| 提示：1 秒 |
| 短路電流 | |
| F1535 | >2mA |
| F1537 | >5mA |
| 交流電壓/直流電壓/電阻測量（限1537） | |||
| 功能 | 量程 | 分辨率 |
精確度 ±（讀數百分比 + 字） |
| VAC | 0 V 至 600.0 V | 0.1 V |
±(2 % +10) （45 Hz 至 500 Hz） |
| VDC | 0 V 至 600.0 V | 0.1 V | ±(2 % +10) |
| 電阻 | 0Ω 至 600.0Ω | 0.1Ω | ±(2 % +10) |
| 600Ω 至 6000Ω | 1Ω | ||
| 6.00 kΩ 至 60.00kΩ | 10Ω | ||
