Bolt MIKE III超聲波螺栓緊固應力測試儀概要:

便攜式超聲波螺栓應力測試儀具有操作簡便、自動波形顯示和自校準功能，可以精確快速地測出螺栓地應力，并能根據測試數據分析出螺栓張力承受限度?？蓮V泛用于一些重要部件的螺栓在緊固后地應力分析，如：航天飛機、衛星制造、軍用民用飛機、大型鍋爐、大型發電設備、石油化工設備等領域。
二、Bolt MIKE III超聲波螺栓緊固應力測試儀特征:
1、BoltMike III可根據測量長度地改變和聲速地改變，可以測量并顯示螺栓在擰緊時地負荷、
2、應力和伸長；波形顯示可以幫助用戶調整探頭位置，使之確認接受信號；
3、1/4VGA液晶顯示屏可實現超高分辨率，波形顯示可以幫助用戶調整探頭位置，使之確認接受信號；
4、可方便地更換檢測探頭；
5、儀器地測試數據可以直接輸?shù)轿C(jī)上使用專用軟件對數據進行分析，
如得出螺栓最大承受力和最小承受力，并能將數據儲存，以備比較；
1、可根據溫度的變化自動的補償聲速的改變；
2、可用隨機的3.5'軟盤進行數據存儲，并有隨機的微型打印機打印結果；
3、可直接打印報表；
4、通過RS232接口與計算機連接，可用軟件（Windows系統）傳送測量結果，生成報表，并可上傳測量參數。
三、Bolt MIKE III超聲波螺栓緊固應力測試儀參數:
顯示單位
英制
公制
可測螺栓長度范圍
0.75 ～ >250 in
19.0 ～ > 6350 mm
應力測量范圍
100.00～∝ psi
1.00 ～ ∝ Mpa
負載測量范圍
100.00～∝ lb
1.00 ～ ∝ N
伸長測量范圍
0.0001～∝ inch
0.001 ～ ∝ mm
超聲波脈沖發生器
振幅 350V （時間 < 30 nsec）
接受器
最大接受 70db （帶寬 1 to 15 mhtz）
時鐘頻率
360mhtz(穩定度：0.6 PPM/℃,漂移：每年0.35 PPM)
工作溫度
-10～+50 ℃
儲 存
10000個數據/512組
儀器尺寸
191×140×56mm
儀器重量
1.14 kg

MKS-500D高強螺栓檢測儀
本檢測儀是根據國家最新標準研制出的目前精度最高、功能最全、外觀設計優良、結構設計合理的一種多功能高強度螺栓檢測儀器。它既能檢測高強度大六角螺栓原始預拉力、平均預拉力、平均扭矩、扭矩系數、標準偏差；它同時還具有科學固定滑移板的功能。它還具有設置、檢測、標定、檢定、查詢、時間設定、數顯峰值保持、卸載和上下限紅綠燈顯示、報警提示及自動計算并打印原始數據及檢測結果等功能。
該設備是目前我國高強度螺栓生產企業、工程質量檢測機構、鋼結構施工單位、工程監理機構、高速鐵路、橋梁電力、以及大專院校等科研機構最受歡迎的一種低投入高回報的高強螺栓檢測儀器。
技術參數：
1、儀表電壓：220V
2、檢測長度：40～260mm
3、檢測規格：M12～M30（七種）
4、拉力精度：1.0級
5、扭矩精度：1.0級
6、打印方式：檢定完每組8個后，自動計算并打印檢測結果
7、打印內容：編號、日期、規格、標準預拉力、8個原始數據、平均拉力、平均扭矩、扭矩系數、標準偏差
8、顯示方式：預拉力、扭矩雙數顯，具有峰值保持功能

9、提示功能：預拉力、扭矩進入上下限具有紅綠燈顯示及報警提示功能

鐵路軌道螺栓應力檢測儀常見問題

螺栓應力檢測儀MINI-MAX，采用超聲波方法，通過測量超聲波在螺栓等緊固件被加載拉伸后的傳輸時間變化，計算出時間、伸長率、載荷、應力和應變，進行螺栓應力的測試。

特點
- 市場上高性價比的超聲波螺栓應力解決方案，監測你的螺栓的使用壽命
- 直觀的比對未加載到加載的波形
- 測量時間、伸長量、載荷、應力和應變
- 射頻，檢波或大數字顯示
- 內置線性回歸或矢量優化負載測量

技術參數
測量
螺栓長度范圍：25.4~2438mm
測量項目：時間-納秒
伸長量-長度的變化
載荷-加載的力
應力-單位面積上的壓力
應變-伸長量的比率
分辨率：0.0001mm
聲速范圍：1250～9999m/s
單位：公制或英制
螺栓應力監測儀MINI-MAX
顯示
顯示屏：VGA灰色顯示，240x160象素。可視區62x45.7mm，EL背光
A-掃描：檢波+/-(半波視場)，RF(全波視場)
大數字顯示：10mm高
報警條形顯示
重復性條形圖形顯示
超聲波參數
測量模式：脈沖-回波模式，脈沖-回波閘門模式(穿過涂層)
脈沖：可調方波脈沖
接收：根據選擇模式在40dB范圍內采用手動或AGC增益控制
數據處理
內置存儲器：16MRAM，可存儲8000個(每個讀數都包括波形、時間、伸長量、載荷、應力、應變)
輸出：雙向RS232接口，Windows PC界面軟件
功能
設置：64個用戶定義設置，用戶也可編輯出廠設置
閘門：檢測時可精確調整
報警模式：上下限視聽報警
自動設置：增益優化，全屏自動調整波形和檢測點
場校準：象量和線性回歸
其他
電源：3節5號電池，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵盤：12個觸摸鍵
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含電池385g
配置：主機、耦合劑、3米的探頭線，計算機連接線、軟件、耦合劑、3節5號電池、說明書、出廠證書、儀器箱

IN-02金屬應力應變分析儀用戶手冊

IN-01m 應力及螺栓扭緊力檢測系統

應力應變集中區掃描檢測應力集中應力檢測系統1應力儀，通過金屬剩余磁化強度的分布獲得鋼材料應力。2應力測試儀應用于野外、車間和實驗室環境應用3金屬表面應力集中區高速掃描4金屬結構上的應力應變集中區的測量參數和位置顯示5對鋼金屬品牌進行評估（普通質量的鋼，優質鋼，合金鋼等）6應力測量參數使用CSV格式完全符合Excel標準，兼容其它文本編輯器應力儀應用范圍：行業應用范圍：應力測試應力集中區測試.

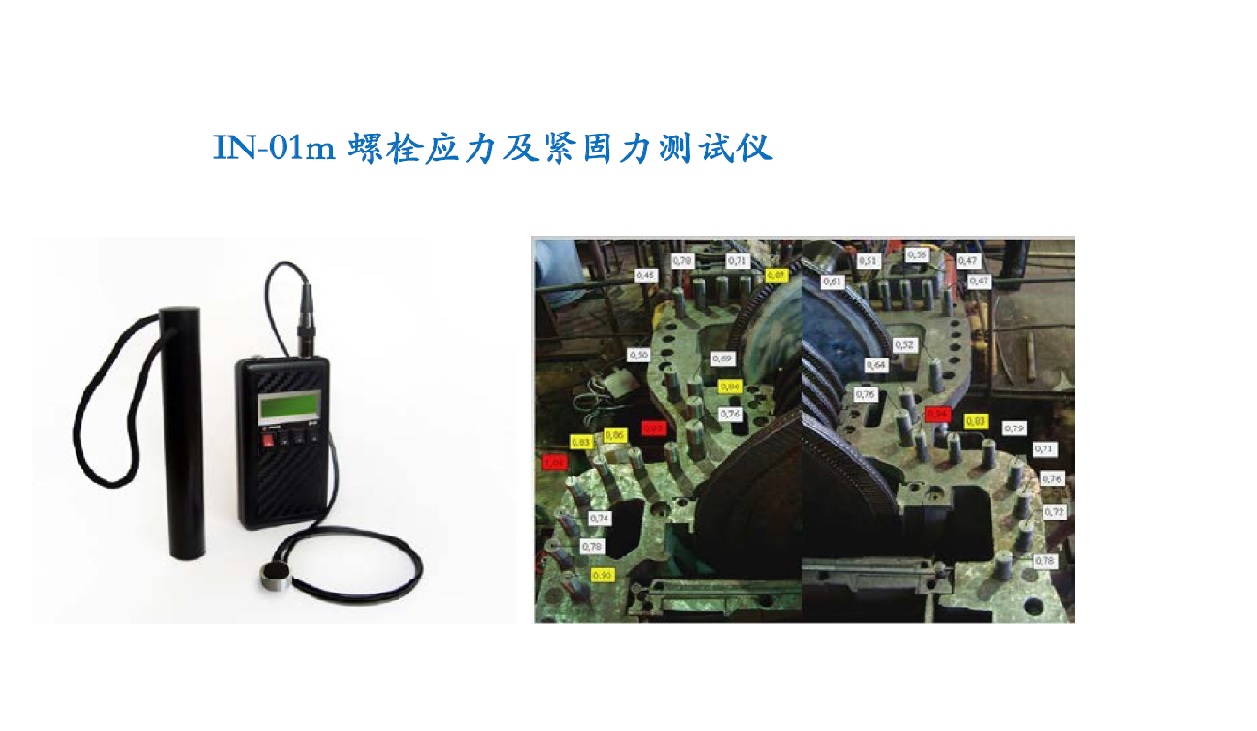

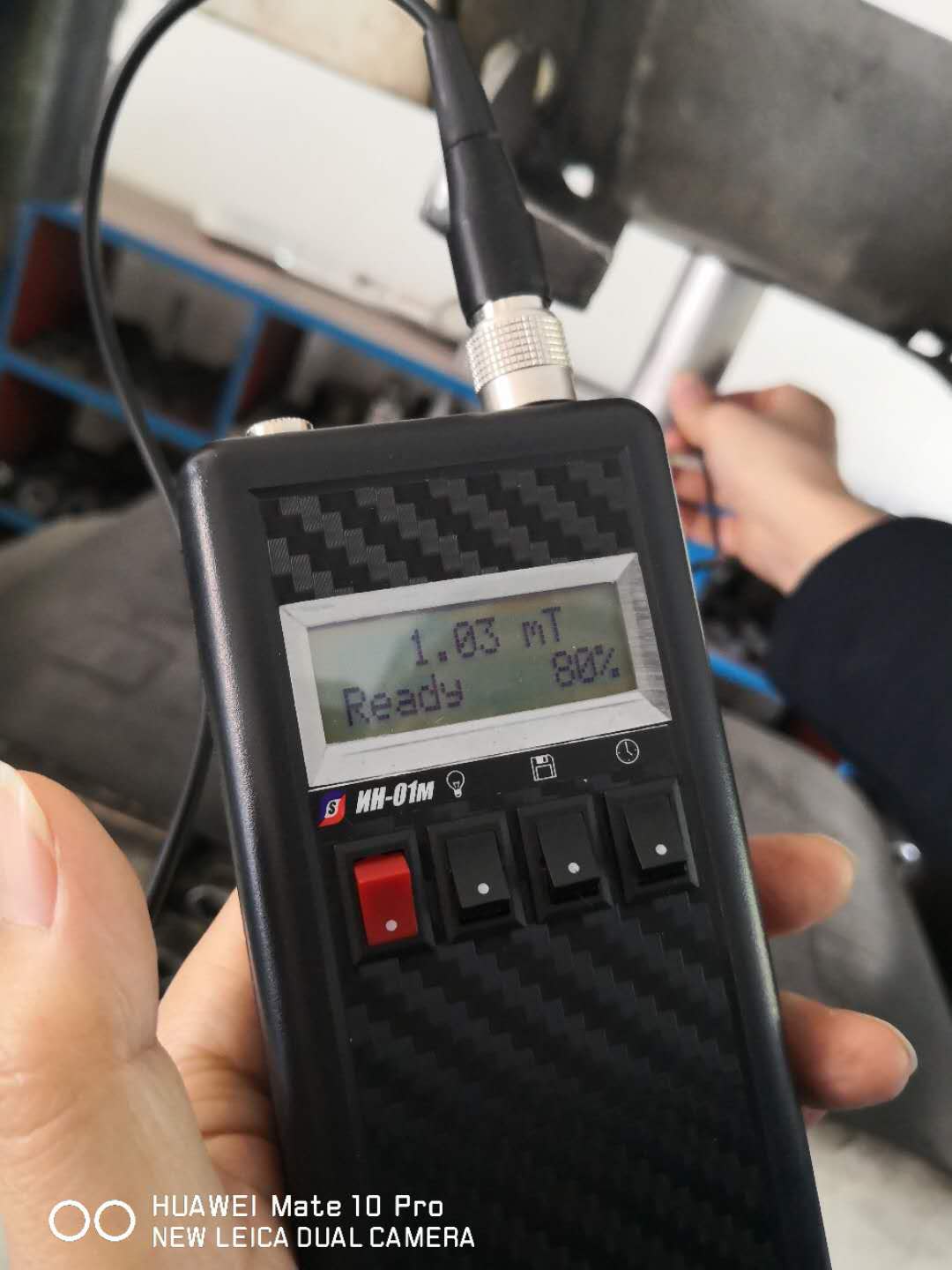

IN-01m 便攜應力及螺栓扭緊力檢測系統

approved by Federal Expertise Center of Russian Ministry of Justice

主要特征：
-根據 API 579-1 / ASME FFS-1 對剩余
壽命估算和機械性能評估
-在磨削過程中發現過熱對應力影響
-全方位彈性和塑性變形的應力測量
-實際應力與屈服極限估算剩余壽命
-相對測量技術不需要標本進行校準
-為復雜形狀的對象制造特殊傳感器

齒輪，閥門，軸，軸承，底盤，管道等

設備用途范圍：

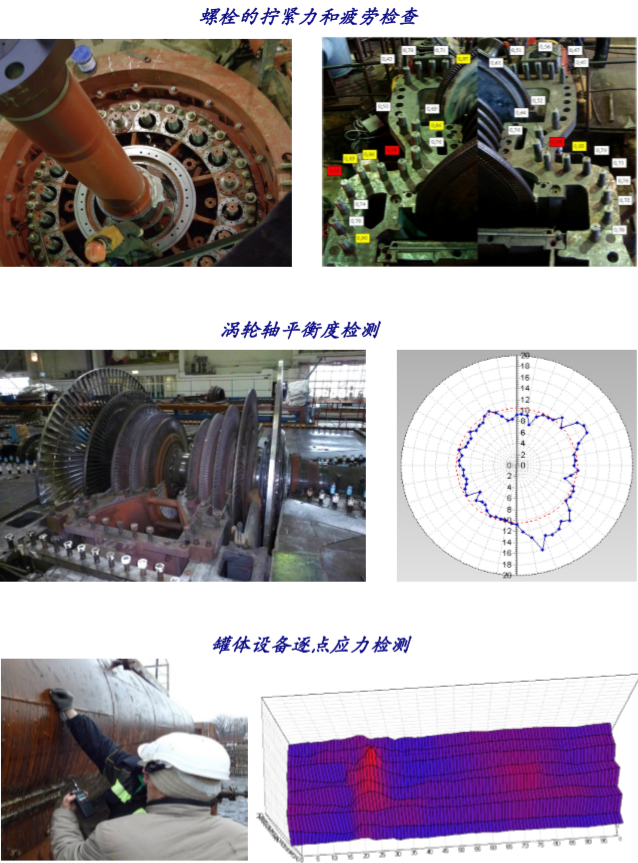

1應力應變測試儀評估連接設備中鋼制螺栓擰緊力檢測，可以提高安全性，減少定期維護時間
2早期發現應力集中區螺栓殘余應力檢測，并在螺栓斷裂前更換鋼螺栓，預防可能事故發生
3評估鋼螺栓應變集中區軸向殘余應力應變趨勢

螺栓應力檢測檢測螺栓應力和扭緊力的重要性設備用途范圍：
