Elcometer BG80DL 螺栓張力檢測儀

BG80DL和BG80TDL 螺栓張力檢測儀，BG80系列準確地測量了延伸度，進而準確地測量時間（十億分之一秒為單位），伸長率，負荷，壓力和螺栓張力的百分比。Elcometer BG80螺栓張力檢測儀兩種型號可供選擇：BG80DL和BG80TDL。使用超聲波，此儀表不受溫度、摩擦或阻力影響，標準扭矩測量技術的采用使G80系列的精確度達到0.0001mm(0.00001英寸)。使用RS232接口，配上可選的關閉配件，此儀器可被編程在得到合適的負荷時自動停止鎖緊過程。

BG80 螺栓張力檢測儀

當在負荷下?tīng)顟B(tài)螺母和螺栓被縮緊時，擰緊螺母會促使螺栓延長。

BG80系列準確地測量了延伸度，進而準確地測量時間（十億分之一秒為單位），伸長率，負荷，壓力和螺栓張力的百分比。

Elcometer BG80螺栓張力檢測儀兩種型號可供選擇：BG80DL和BG80TDL。

使用超聲波，此儀表不受溫度、摩擦或阻力影響，標準扭矩測量技術的采用使G80系列的精確度達到0.0001mm(0.00001英寸)。

使用RS232接口，配上可選的關閉配件，此儀器可被編程在得到合適的負荷時自動停止鎖緊過程。

特點:

顯示范圍和測量選項：包括伸長率，負荷，壓力和張力百分比，全波形，半波形，帶極限欄的大數字顯示屏
BG80TDL的溫度補償功能可以補償由溫度變化引起的測量的不規則性。
數據存儲功能：8000個讀數和波形
自動設置功能，自動優化檢測和調節顯示屏
高/低報警極限運轉與數據口相連

工作原理?

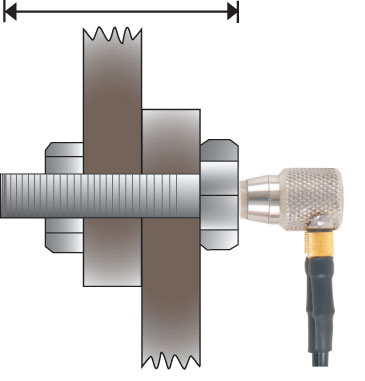

當固件被擰緊時，其長度（伸長率）也會增加。

適用固件被擰緊時的力可由手動扭矩扳手測量，其精確度受溫度、摩擦力和阻力的影響。

BG80 & BG80TDL超聲波測量長度的改變，精確地測定固件被緊時適用的負荷，不受溫度，摩擦力和阻力的影響。

型號/部件編號	BG80DL & BG80TDL
材料厚度數字顯示屏	■
測量模式¹	PE和帶閘門的PE
測量速率: 手動	每秒4個讀數
測量范圍²	25.4 – 2440毫米 (1 – 96 英寸)
測量精確度²	±0.0001毫米 (±0.00001 英寸)
測量分辨率	0.0001毫米 (0.00001 英寸)
速度校準范圍	1250 - 10,000米/秒 0.0492 - 0.3937英寸/微秒
其他特征:
極限報警模式	■
數據記錄	8000個讀數
校準選項	固定，單點和兩點
傳感器探頭類型	單晶
傳感器頻率范圍	1 - 10MHz
顯示	1/8 VGA
單位（可選擇）	毫米或英寸
LED背光	開/關/自動
重復性/穩定性指示器	■
電池類型	3節AA堿性電池
電池壽命（估值）	150小時
電量低指示器	■
省電模式	自動
操作溫度	-10 至 60oC (14 至 140oF)
尺寸（寬高長）	63.5 x 165.0 x 31.5毫米 (2.5 x 6.5 x 1.24 英寸)
重量（包括電池）	383g (13.5oz)
帶墊片密封底蓋的鋁箱設計和防水薄膜鍵盤	■
傳感連接器類型	LEMO
RS232接口	■
包裝清單	易高NDT BG80DL/BG80TDL主機，耦合劑，提箱，用戶手冊，檢測證書，3節AA電池，DakView軟件，RS232/DB9 & USB/DB9傳輸線

1 PE: 脈沖-回波模式

2 測量范圍和精確度取決于材料、表面條件和所選傳感器。

部件編號	探頭直徑	晶體類型	探頭特點	阻尼	螺旋式接口	頂部	所有的金屬

2.25 MHz 螺栓檢測儀傳感器
TX2M25CM-5	1/4"	Si/El 非磁性的	標準	S	■	■	■
TX2M25CM-6	1/4"	Si/El 磁性的	標準	S	■	■	■
TX2M25DM	3/8"	Si/El 磁性的	標準	S	■	■	■
TX2M25EM-5	1/2"	Si/El 非磁性的	標準	S	■	■	■
TX2M25EM-6	1/2"	Si/El 磁性的	標準	S	■	■	■
TX2M25GM	3/4"	Si/El 磁性的	標準	S	■	■	■

5.00 MHz 螺栓檢測儀傳感器
TX5M00AM-2	1/8"	Si/El 非磁性的	標準	S	■	■	■
TX5M00AM-3	1/8"	Si/El 磁性的	標準	S	■	■	■
TX5M00CM-7	1/4"	Si/El 非磁性的	標準	S	■	■	■
TX5M00CM-8	1/4"	Si/El 磁性的	標準	S	■	■	■
TX5M00DM	3/8"	Si/El 磁性的	標準	S	■	■	■
TX5M00EM-7	1/2"	Si/El 磁性的	標準	S	■	■	■
TX5M00EM-6	1/2"	Si/El 非磁性的	標準	S	■	■	■
TX5M00GM	3/4"	Si/El 磁性的	標準	S	■	■	■

10.00 MHz 螺栓檢測儀傳感器
TX10M0AM-2	1/8"	Si/El 非磁性的	標準	S	■	■	■
TX10M0AM-3	1/8"	Si/El 磁性的	標準	S	■	■	■
TX10M0CM-4	1/4"	Si/El 非磁性的	標準	S	■	■	■
TX10M0CM-5	1/4"	Si/El 磁性的	標準	S	■	■	■

BG80 螺栓張力檢測儀
技術規格
電線和適配器
TL-24030-3 電線：1.2m (4')單 Lemo 00至螺旋式接口
TL-24030-10 電線：3m (10') 單 Lemo至螺旋式接口
TL-24030-11 電線：6m (20') 單Lemo至單螺旋式接口
TL-24030-12 電線：6m (20') Lemo 至 Lemo 00
TL-24031 RS232電線 1.8m (6'); DB-9 to Lemo
TL-24032 USB到串口轉換器
耦合劑
TC-24034-1 耦合劑：標準式；4盎司瓶 (材料安全數據表)
TC-24034-2 耦合劑: 標準式；12盎司瓶 (材料安全數據表)
TC-24034-3 耦合劑: 標準式；1加侖 (材料安全數據表)
TC-24034-9 耦合劑：高溫510°C (950°F);2盎司管 (材料安全數據表)
配件 TZ-24036 帶1.8m (6') 電線的溫度傳感器
