CEM系列數顯表盤扭矩扳手

數顯扭力扳手,扭力計,扭矩扳手,液壓扳手,電動扳手,扭剪扳手,中空扳手,倍增器,扭力測試儀,扭力檢定儀

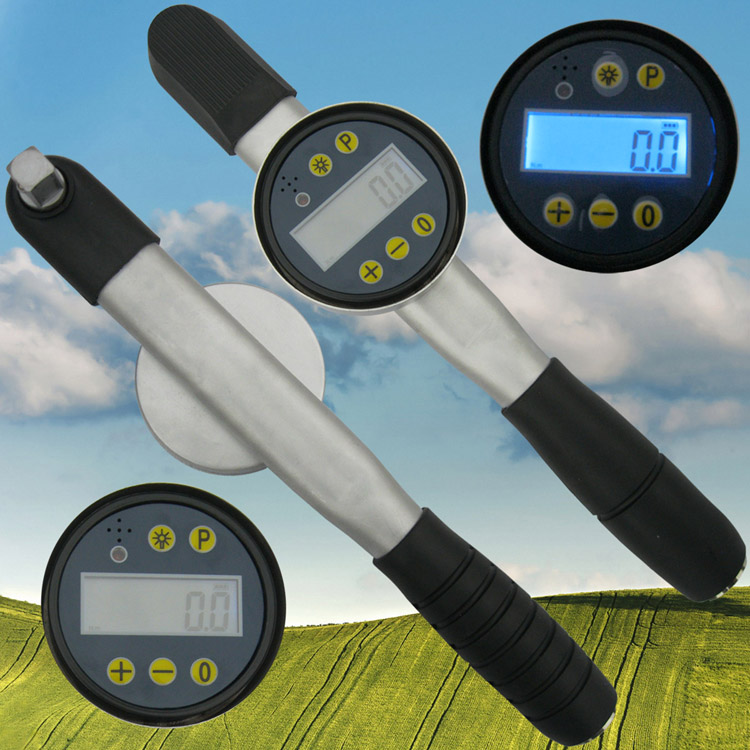

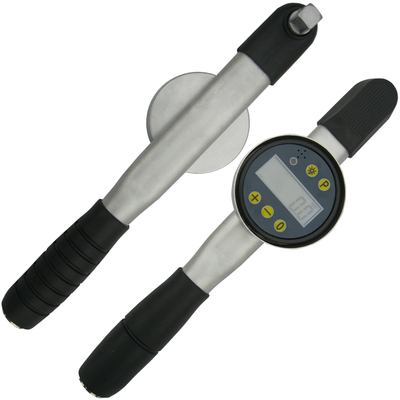

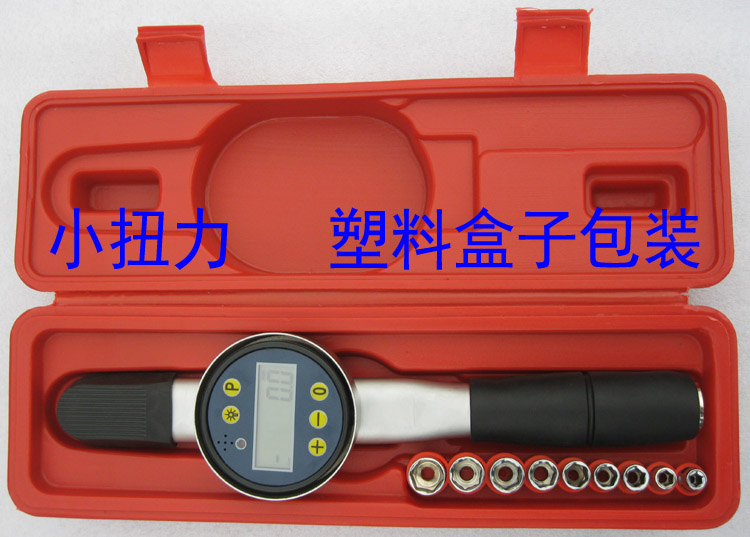

CEM系列數顯表盤扭矩扳手

一、使用方法
1、示值跟蹤操作步驟
2、峰值保持操作步驟
3、預置報警操作步驟
注意：在扳手沒有施加扭力時，顯示屏沒有顯示為“0”時，按"0"鍵可以對扳手的零位進行清零，顯示屏顯示為“0”。清零操作可以校正傳感器因安裝或環境改變造成的扳手輕微的零位變化。

二、主要特色
1、內部沒有活動部件，示值準確，經久耐用
2、握住手柄的任意位置，不影響高精度
3、顯示屏可背光顯示，即使在光線不足的環境下也易于讀數
三、主要功能
1.示值跟蹤：加力過程中，實時顯示所加力的數值
2.峰值保持：加力過程中，顯示值隨著力的增大而增大，一旦加力停止，顯示值保持為最大值。峰值回零時間可調（6種方式可選：0.5、1、2、3、5秒和0秒即手動回零）。出廠設置為5秒
3.預置報警：預先設定需要的力，在加力過程中，當力達到預定數值的90%時，報警燈閃亮，同時報警聲響起，提示緩慢加力。達到預定數值的100%時，燈長亮，聲長響。也可將預置值設定為“ 0 ” （關閉報警）。按 + 或 - 鍵，顯示已設定的報警值，松開鍵即復0，恢復示值跟蹤模式
4.雙向測量：順時針和逆時針均可加力，誤差+-2%以內。逆時針方向顯示負數
5.單位設置：按 P 鍵，再按+或-鍵，三種單位測量數據自動轉換（N.m、lbf.ft、lbf.in）
6.省電模式：不使用時，延時120秒自動關機
7.過載報警：超過扳手規格N.m最大值時，報警燈閃亮，同時報警聲響起，提示停止加力。達到最大值的110%時，燈長亮，聲長響
8.電量標志：采用二節5號1.5V普通電池，3格電量顯示。到2.4V 時，電量顯示空白，提醒更換電池。到2.3V 時，自動關機
9、反接保護：電池正、負板裝反時，不燒壞元件，只是沒有反應

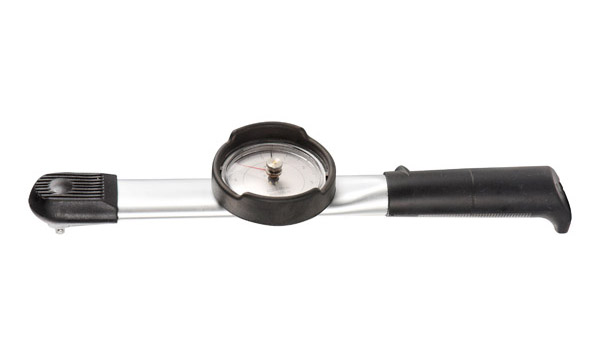

DB系列指針表盤扭矩扳手

一、用途和適用范圍

DB型扭矩扳手是一種用于螺紋緊固件扭矩測量的儀表指示器，可在量程范圍內任意進行檢測。適用于精確度要求高的緊固件扭矩測試。
１、使用前，必須首先調整零位！
（１）、右旋使用時，逆時針旋轉表盤上方的旋扭，使紅色從動指針與黑色主動針靠緊；旋轉表殼，使從動指針向表盤扭矩刻線的零位。
（２）、左旋使用時，順時針旋轉表盤上方的旋扭，使紅色從動指針與黑色主動針靠緊；旋轉表殼，使從動指針指向表盤扭矩刻線的零位。
２、使用時，應緩慢平穩地施加擰緊力，直至從動指針向所需的扭矩值。
３、停止施力后，主動指針自動回復至零位，從動指針仍停留在指示的刻度值上，并可準確讀出扭矩?cái)?shù)值。旋轉表盤上方的旋扭，使從動指針也回復到零位，即可進行下一次使用。

二、技術參數

扭矩范圍（N.m）	傳動方榫尺寸	外形尺寸（長×寬×高）	重　量	精度（≤）	標尺刻線分度（N.m）
0-1	6.3×6.3	310×72×57	1.3	±3%	0.01
0-3	6.3×6.3	310×72×57	1.3	±3%	0.03
0-6	6.3×6.3	310×72×57	1.3	±3%	0.06
2-10	6.3×6.3	310×72×57	1.3	±3%	0.1
4-20	6.3×6.3	310×72×57	1.3	±3%	0.2
6-30	12.5×12.5	310×72×70	1.2	±3%	0.3
10-50	12.5×12.5	310×72×70	1.2	±3%	0.5
20-100	12.5×12.5	310×72×70	1.2	±3%	1
40-200	12.5×12.5	600×72×75	3.1	±3%	2
60-300	20.0×20.0	800×72×82	3.1	±3%	3
100-500	20.0×20.0	800×72×82	4.5	±3%	5
200-1000	20.0×20.0	840×72×115	6.2	±3%	10
400-2000	25.0×25.0	905×80×115	8.3	±3%	20
1600-4000	25.0×25.0	905×80×115	11	±3%	40
3200-8000	38.0×38.0	905×160×160	44	±3%	80
4000-10000	48.0×48.0	905×200×200	45	±3%	100
