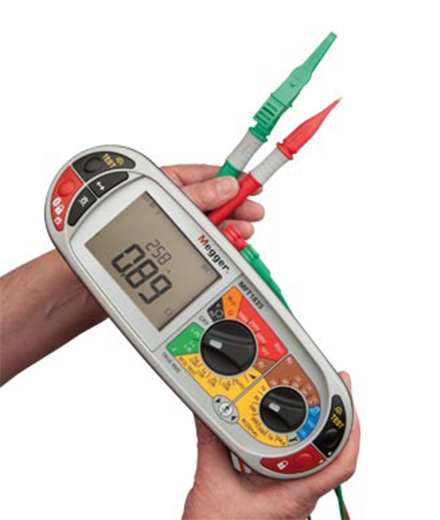

MFT1735-BS多功能測試儀簡介：
?MFT1700系列包含三個產品用于測試低電壓電氣設備。它們提供了的測試可以完成工業、商業和家用的固定布線系統的鑒定測試。
?MFT1710 - 入門級第17版規程測試儀，提供CAT IV級雙線不無跳閘回路測試，包括電阻、故障電流顯示、頻率測量以及市場上明亮清晰的顯示屏。
?MFT1720-流行的第17版規程測試儀，提供MFT1710的所有功能，外加自動RCD測試、相旋轉測試、可編程3相RCD測試以及和可選的夾鉗配合進行電流測試。
?MFT1730 - 更精密的第17版規程測試儀，可對下載和可充電設備進行B型RCD測試和三級接地電極測試。
?MFT1700系列均為IEC 61010 CAT IV 300V安全防護等級，能夠在接到除配電變壓器以外所有的低壓帶電系統時保證測試人員的安全。
?*的現代化設計能夠使測試人員在地上、梯子上或平臺上進行測試，測試時可將儀器掛在脖子上或捆綁在手臂上。儀器兩端分別有一對測試鍵和鎖定鍵，可分別使用左手或右手操作。
?MFT1700系列易于上手，所有控制功能都采用顏色編碼，從而加快選擇速度，同時防止選錯功能。大而清晰的背光顯示屏采用了Megger*發明的數字和仿真模擬顯示技術，可同時顯示出正在變化或精確的測試參數，如輸出絕緣測試電壓以及被測絕緣電阻（MΩ）。
?可視及可聽的警報系統在測試高能量系統時是重要的功能。MFT1700系列帶有輸入保護功能，當系統中出現危險的電壓時能夠給出提示。如果在進行絕緣電阻測試或連續性測試時儀器被誤接到帶電回路上，顯示屏上會顯示出電壓值。如果這個電壓超過了一定的安全范圍，儀器將無法繼續測試，并發出報警聲。
?MFT1730和MFT1735帶有內部可充電電池，充電時間小于四小時，降低了成本。
?全新的MFT1700系列能夠完全滿足基于IEC60634的VDE0100和BS7671標準，包含了所有新的測試技術，結構小巧緊湊，保護功能全面，能夠在單相或三相系統上使用。
?主要的測試功能包括雙線和三線防跳技術，從而加快了測試、提升了結果的可重復性；全面的漏電開關（包括B型）測試功能以及集成了三極和無樁接地電阻測試法。
?MFT1730包含了內部存儲器和藍牙通信功能，可使用Megger專用軟件下載測試結果。PowerSuite@Lite軟件與Ultra Mobile軟件可作為MFT1730的補充。PowerSuite@ Lite軟件主要用于根據存儲的結果生成的電子認證書，并導出至智能手機或電腦。更多信息可參考*立的PowerSuite使用說明書。
?全新的MFT1700系列能在嚴酷環境下展現出*的可靠性。各種特性如橡膠護套能提供保護和手持抓力；IP54防護等級可有效防水防塵；EN61010 CATIV安全等級能抵御意外產生的高壓。行業領*的輸入保護功能確保了全新的MFT可以承受其它測試儀無法承受的誤操作和過電壓。
?所有這些功能都集成在*直觀和易于使用的儀器中，沒有隱藏的菜單選項，也沒有復雜的屏幕。通過使用顏色編碼的旋轉開關可以非常容易地選中所需的測試，測試結果會以兩種模式顯示在對比度高、清晰和帶背光的顯示屏上。
?MFT1700系列標配有：標準三線測試線組和插頭測試線，一個帶開關的探頭*，一份12個月的校正證書以及三年的質保。MFT配有一個堅固模制箱中，箱子內有足夠的空間放置一些必要的工具以及接地電阻測試配件，即兩個測試樁和三條長測試線。
MFT1735-BS多功能測試儀特點：
?快速可重復雙線不跳閘回路測試
?明亮的大LCD顯示屏顯示兩個參數–回路電阻和故障電流或絕緣電阻和測試電壓
?鑒定旋轉電機的相旋轉指示
?三項工業設備無線接地RCD測試
?三端接地電極電阻測量
?自帶數據存儲和藍牙下載技術
MFT1735-BS多功能測試儀功能：
?系統電壓和頻率測試（有效值）*
?絕緣電阻測試，測試電壓為100 V*、250 V、500 V和100V*在誤接到600V以下的帶電回路時不會造成傷害
?連續性測試，測試電流為15 mA或200 mA*
?自動執行測試 — 無需按下TEST按鍵，雙手可操作測試探頭
?連續性測試可測電阻值為100 kΩ，帶有蜂鳴器提示測試是否合格
?雙線回路電阻測試
雙線和三線防跳（漏電開關）和大電流測試
雙線大電流測試包含相間測試
?高達20 kA的等效故障電流探測
?漏電開關 (RCD) 測試包括：
AC型、A型、S型、B型*以及可編程漏電開關
三相漏電開關
自動測試程式
接觸電壓顯示
?三極接地電阻測試
雙極法
三極法
附棒測試
無樁技術
| 絕緣測試 | ||
| 輸出電壓 | 低于額定負載時誤差為-0% + 20% | |
| 電壓顯示 | ±3% ±3位±0.5%額定電壓 | |
| 短路電流 | 1.5 mA額定測試電流 | |
| 負載電流 | 絕緣泄露電流應不超過1mA | |
| 絕緣測試精度 | ||
| 1000 V | 10 kΩ ~ 999 MΩ | ±3% ±2 位 |
| 500V |
10 kΩ ~ 500 MΩ >500 MΩ ±10% |
±3% ±2 位 ±10% ±4 位 |
| 250 V |
10 kΩ ~ 250 MΩ >250 MΩ ±10% |
±3% ±2 位 ±10% ±4 位 |
| 100 V |
10 kΩ ~ 100 MΩ >100 MΩ ±10% |
±3% ±2 位 ±10% ±4 位 |
| 電阻和連續性測試 | |
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 位 |
| 100 Ω ~ 99.9 kΩ | ±5% ±2 位 |
| 開路電壓 | 5 V ±1 V |
| 測試電流 (0 Ω ~ 2 Ω) |
205 mA ± 5 mA 15 mA ±5 mA (用戶可選) |
| 回路電阻測試 | |
| 火線至地線/零線電壓 | 48 V ~ 280 V (45 Hz ~ 65 Hz) |
| 線電壓 | 48 V ~ 500 V (45 Hz ~ 65 Hz) |
| 測試精度 | ±5% ±5 位 |
| 相對地*測試 | |
| 0.1 Ω ~ 39.9 Ω | ±5% ±5 位 ± 干擾裕度 |
| 40.0 Ω ~ 999 Ω | ±10% ±5 位 |
| 顯示范圍 | 0.01 Ω ~ 999 Ω |
| 相對地短路電流測試值 | 20 kA |
| 相間短路電流測試值 | 20 kA |
| * 標準狀況下 | |
| 測試狀況請參閱校正文件。 | |
| 漏電開關測試 |
|
| 小于100mA測試電流所需電壓 | 48 V ~ 480 V (45 Hz ~ 65 Hz) |
| 小于1A測試電流所需電壓 | 48 V ~ 280 V |
| RCD型號 | AC型、A型、S型、B型（純直流） |
| 防跳測試(1/2xI) | -10% ~ -0% |
| 跳閘測試(1xI, 2xI & 5xI) | +0% ~ +10% |
| 斜坡測試 | |
| 接觸電壓(0 ~ 253 V) | +5% +15% ±0.5 V |
| 跳閘時間 | ±1% ±1 ms |
| 跳閘電流 | ±5% |
| 電流步進值 | |
| VAR |
10 mA ~ 50 mA 1 mA 步進值 （多種選項) 50 mA ~ 500 mA 5 mA 步進值 500 mA ~ 1000 mA 10 mA 步進值 |
| 電源測試 | |
| 電壓 |
10 V ~ 600 V (15 ~ 400 Hz) 有效值 ±3% ± 1 V ±2 位 |
| 相序測試 | L1-L2-L3 & L1-L3-L2 |
| 頻率 |
15 Hz ~ 99 Hz ±0.5% ±1 位 100 Hz ~ 400 Hz ±2.0% ±2 位 |
| 頻率分辨率 | 0.1 Hz |
| 儀器電源 | |
| MFT1815 和 MFT1825 | 堿性電池（6節標配） |
| MFT1835 |
1.2V鎳氫電池 （可充電，一組6節標配） 可使用主電源充電器直接充電（4小時充滿）或使用12V汽車充電器 （點煙器充電線 — 選配） |
| 接地電阻測試 | |
| 分辨率 | 0.01 Ω |
| 電流 | 0.45 mA 或 4.5 mA |
| 干擾抑制 | 20 V pk/pk (7 V rms). |
| 探頭電阻值 |
Rp & Rc 100 kΩ @ 50 V 5 kΩ @ 25 V |
| 二極和三極測試法 |
(0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 位 |
| 附棒測試法 |
(1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 位 |
| 電流（需選配電流鉗表） | |
| 量程 | 0.1 mA - 200 A ac |
| 分辨率 | 0.1 mA |
| MV傳感器輸入(MFT1835)包含溫度傳感器（第三方提供） | |
| 量程 | 0.0 mV - ±199.9 mV dc |
| 分辨率 | 0.1 mV |
| 數據存儲(MFT1835) | |
| 容量 | 1000組結果 |
| 藍牙通信 |
|
| 安全性 |
IEC 61010-1:2010 IEC 61010-30:2010 IEC 61010-031:2008 600 V Cat III / 300 V Cat IV (大線電壓600 V) IEC 61557:2007條款1至10 EMC IEC61326第2版，class B |
| 環境 | |
| 運行溫度 | -10 °C ~ +55 °C |
| 濕度 | 90% 相對濕度高達+40 °C不凝結 |
| 存儲溫度 | -25 °C ~ +70 °C |
| 海拔 | 2000 m |
| 重量 | 1 kg (包含電池，不包含外箱) |
| 尺寸（儀器及外箱） | 150 x 85 x 235 mm |
| IP等級 | IP54 |
| 校正溫度 | +20 °C |
| 溫度系數 | 每℃ < 0.1% |
