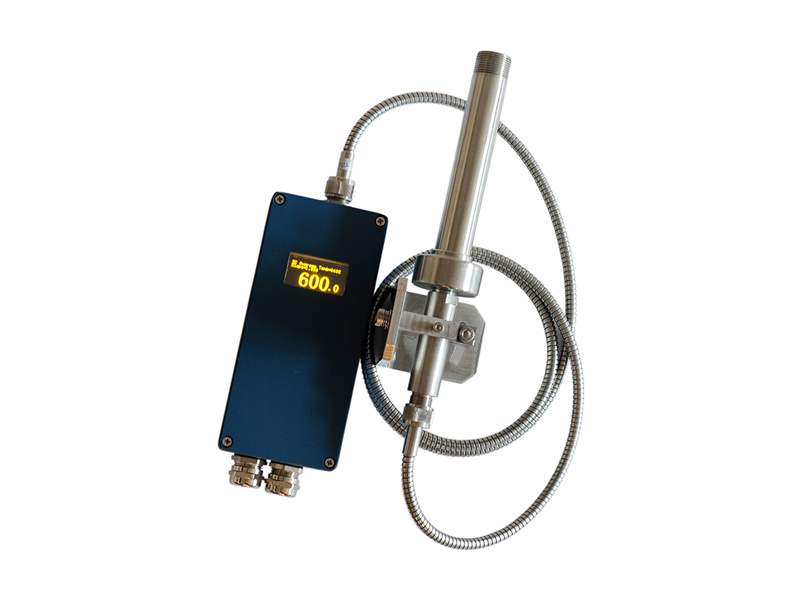

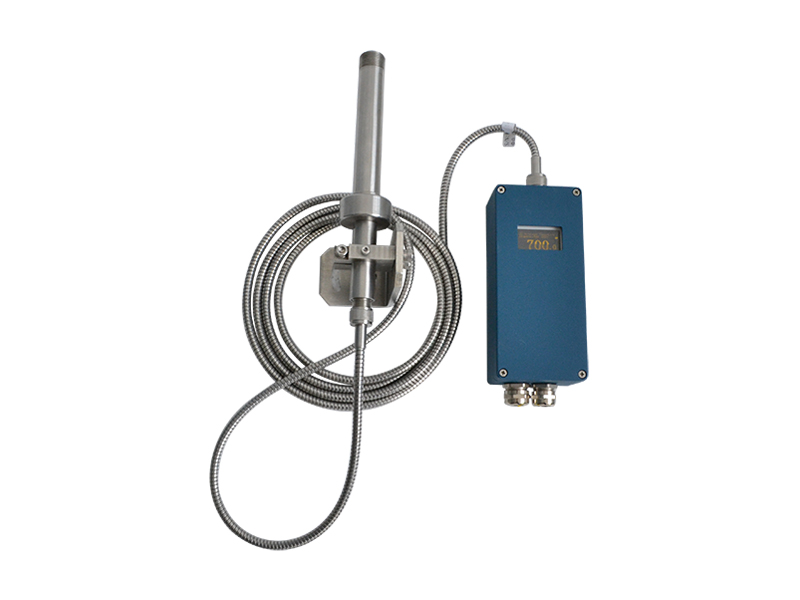

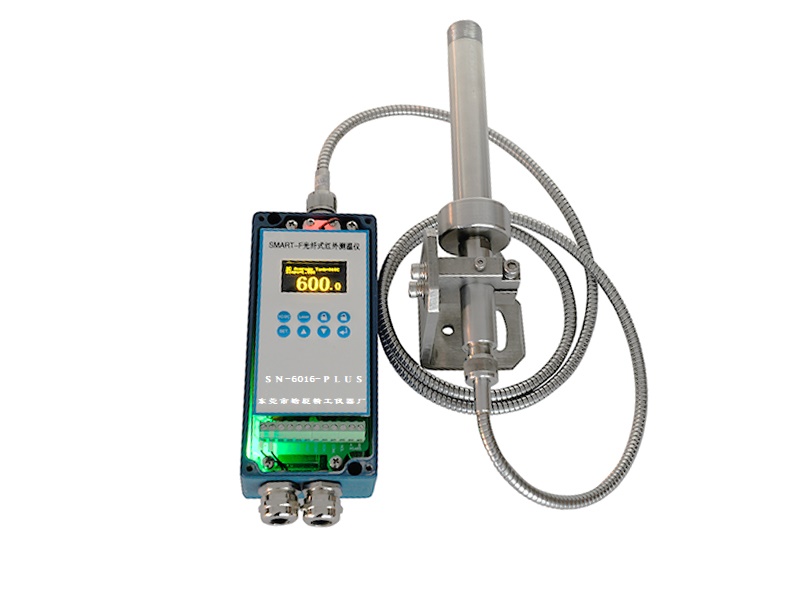

SN-6016-PLUS 光纖式雙色測溫儀

光纖式雙色測溫儀

SN-PLUS系列光纖式雙色測溫儀具有堅固的外形，采用不銹鋼鏡頭（帶吹掃功能），鋁壓鑄外殼，防護等級為IP54。它由鏡頭、光纖、處理部件組成。光纖和鏡頭組件可以承受250℃的高溫，不需要另外的冷卻。除了適用于一般工業場合溫度的測量,也適用于安裝在電磁干擾較強和環境溫度較高的場合。

檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

產品特點

測溫范圍覆蓋600℃～2500℃
測溫精度可達0.5%
重復精度為2℃
10ms～99.99s可調
采用可調焦鏡頭，超寬調焦范圍，0.15m至無窮遠可調
采用激光瞄準，1：1清晰顯示出被測目標的位置及大小
對探測器采用PID恒溫控制，消除環境溫度對測量的影響
兼具雙色和單色測溫功能
采用工業級OLED屏為顯示界面，人機界面友好
豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及RS485通訊接口
軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
可抗2500VDC脈沖群干擾
最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制

技術參數

型號	SN-6016-PLUS	SN-7018-PLUS	SN-8025-PLUS
測溫范圍	600℃～1600℃	700℃～1800℃	800℃～2500℃
探測器	Si/Si(疊層硅)
工作波長	波長1：（0.7～1.08）μm，波長 2：1.08μm
主要應用	連鑄、熱軋、感應加熱、多晶硅和單晶硅，高溫場合溫度的測量
距離系數	50：1或100：1	150：1	150：1或200:1
測量距離	固定焦距0.2m以上，可調焦距0.15m至無窮遠可調
測量精度	±0.5%tm℃（tm為測溫范圍上限值）
溫度分辨率	0.1℃
重復精度	±2℃
單色系數	0.100～1.000，步距0.001可調
雙色系數	0.850～1.150，步距0.001可調
響應時間	10ms～99.99s可調
信號處理	峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
輸出	多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選），分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
	模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω
	報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻≤25Ω，最大允許電壓AC60V或DC60V，最大允許電流120mA，響應時間2ms
	PNP電平輸出（輸出電流100mA，帶過載保護）
	RS485輸出，可實現參數修改，數據記錄和查詢等功能
顯示方式	采用自發光工業級OLED顯示屏
供電電源	DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護，內置EMI濾波器、可抗2500VDC脈沖群的干擾。
預熱時間	內置恒溫加熱器，通電10min后測溫
瞄準方式	內置可見紅色激光瞄準
使用環境	測溫儀：-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷鏡頭及光纖：-30℃～+250℃
防護等級	IP54

接線表

棕	紅	橙	黃	綠	藍	紫	灰	白	黑	粉紅	深藍色
1	2	3	4	5	6	7	8	9	10	11	12
+24V	0V	多種方式模擬量	(4～20) mA	輸出信號地線	PNP 輸出	COMH	NOH	COML	NOL	A	B
電源輸入		模擬量輸出			PNP 輸出	上限報警輸出		下限報警輸出		RS485通訊接口
