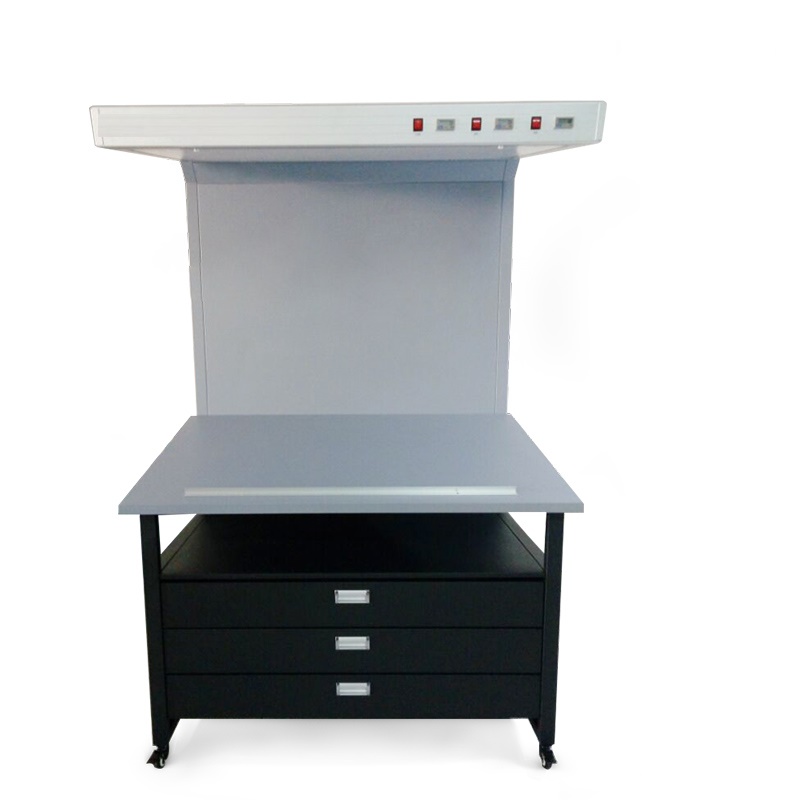

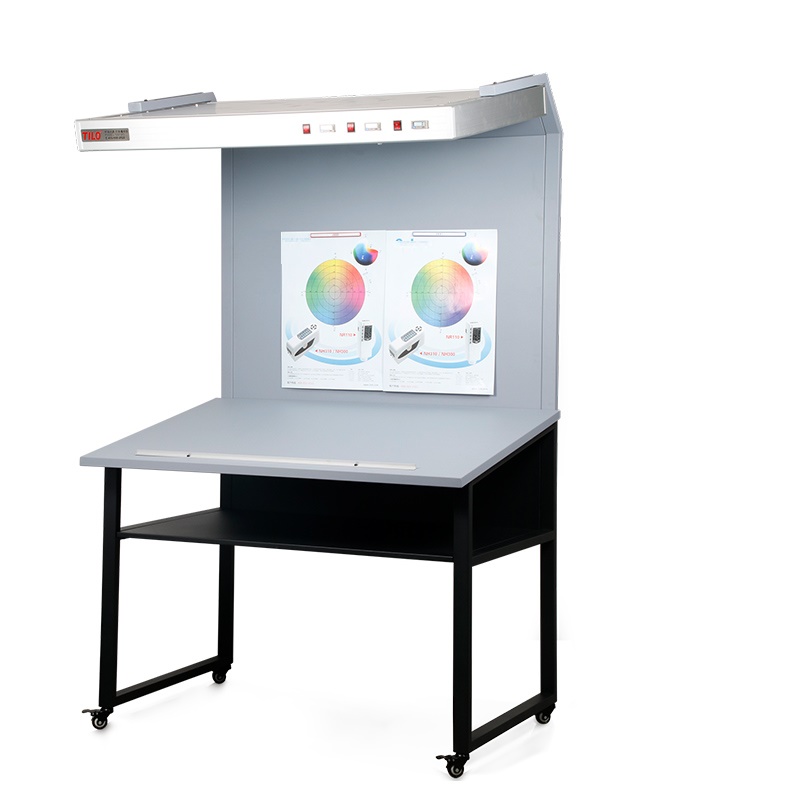

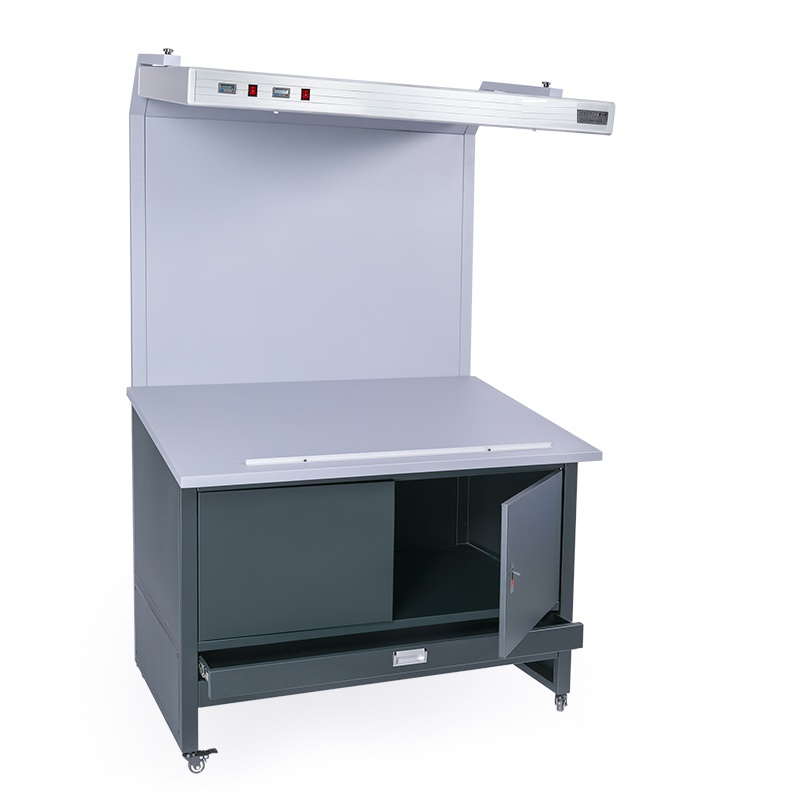

SPS-80T 雙光源配色看版臺
SPS-80T 雙光源配色看版臺，CIE D65光源與A光源雙功能設置，中性灰觀察環境、雙光源配置的 SPS-80T雙光源配色看版臺，由D6500高顯色性超級光管、A光源充氣鎢絲燈與精確設計制造的投光機構制成。各項技術指標充分滿足CIE國際照明委員會及CY3－91標準有關色評價與配色比色照明條件的規定?？扇旌虻膽?yīng)用于印刷、制漆、油墨、塑料、印染等各行各業涉及色彩觀察與配色比對之作業場合。
SPS-80T雙光源配色看版看樣臺介紹
標準光源印刷看樣臺廣泛應用在印刷領域，用于準確比對印刷品的顏色偏差。因?yàn)椴煌庠磽碛胁煌妮椛淠芰浚谡丈涞轿锲飞蠒r，會顯現不同的顏色。
印刷生產中的顏色管理，品檢員雖然已仔細地對比過貨品的顏色，但因?yàn)榄h(huán)境光源不標準或與客商所使用的光源不一致，不同光線下所看到的顏色各異，貨品色差判定不準確?？蜕舔?yàn)貨時會因?yàn)樯畛鰳?biāo)準范圍而投訴，甚至退貨，從而嚴重影響了公司商譽。
要有效解決上述問題，有用的方法就是在檢定貨品的顏色時，必須在相同的光源及可控制的條件下進行。例如國際通用標準中常采用人工日光D65作為評定貨品顏色的標準光源。
特別是夜班時間，使用標準光源檢定貨品顏色偏差尤其重要。
印刷看樣臺同時提供D65、D50、TL84、CWF等光源選擇，具備測試同色異譜效應的功能。
二、看樣臺操作說明
1、將電源線與看樣臺對接的一頭插入看樣臺的電源插口，看樣臺電源插口在燈箱頂部，另一頭接入市電電源（注意市電電源必須與看樣臺標示的輸入電源相符)。
2、選擇一種光源開關按下,對應的光源燈管點亮,同時看樣臺的計時器開始計時。若要切換光源，可以先把前面光源關掉，再按下需要點亮的光源開關。若需同時開啟兩種或多種光源，只需同時按下兩種或多種光源開關即可。
3、將要檢測物品放在臺面中間，需要比對兩件或兩件以上物品的顏色時，應并排擺放在看樣臺且盡量靠中間位置進行比對。工作時,臺面不能放著對工作無關的雜物,以免影響顏色變化。
4、檢測完畢，關掉已打開的全部光源燈管開關。下班時間不使用時要將電源關閉，長期不使用時要將電源插頭拔出。
5、更換新燈管，燈箱透光玻璃前面有兩顆白色帽螺桿，可以把這兩顆螺桿旋開，再打開透光玻璃，打開透光玻璃時要輕輕地打開且輕輕地放下。取下需要更換的燈管，再將新燈管裝上。注意不同光源,燈管不同位置，不能搞錯。
三、看樣臺日常使用保養注意事項
1、標準光源的使用：光源燈管在點亮30分鐘后，色溫，顯色指數和照度達到更佳狀態；如無特別原因，應避免頻繁開關、切換燈管,以延長燈管壽命。
2、光源燈管使用壽命：標準光源燈管在使用2000-3000小時以后，色溫，顯色指數，照度都會衰減，建議及時進行更換，以免影響對色效果。
3、清潔保養：在清潔保養前請拔下電源插頭，切斷電源，請使用正規的清潔劑擦拭設備，再用干凈柔軟的布擦凈，切忌用水直接沖洗。
四、臺式看樣臺安裝方法
|
零件名稱
|
數量
|
零件名稱
|
數量
|
|
① 后背板
|
1
|
⑥ 插管上
|
2
|
|
② 下檔
|
1
|
⑦頂板
|
1
|
|
③隔板
|
1
|
⑧ 上后背板焊接
|
1
|
|
④ 蓋板焊接
|
1
|
⑨側片焊接
|
2
|
|
⑤插管
|
2
|
⑩ 燈箱
|
1
|
安裝順序
1 .把 ⑨ 兩片側片與 ①后背板連接
2 .把 ② 下檔與 ⑨ 兩片側片連接
3 .把 ④ 蓋板與 ⑨ 兩片側片連接
4.把 ③ 隔板與 ⑨ 兩片側片連接
5.把 ⑤ 兩根插管與 ⑨ 兩片側片連接
6 .把 ⑥ 兩根插管上與 ⑧上后背板連接，再與⑦頂板連接
7 .把第6步裝好上半部，與⑤插管連接
8 .把燈箱掛到兩根插管上，用螺絲固定好
9 .安裝完畢，接上電源線，打開開關，使用標準光源
安裝順序
1、根據直射或斜射的類型，確定好安裝的位置；
2、在房頂上相應的位置分別安裝 ③，確保安全固定；
3、把② 分別旋裝到 ① 背面的鉚裝螺母內；
4、確認吊射高度，一般為① 燈管距離觀察臺面110cm左右（+/ -10cm）；
5、根據高度確認好 ④鋼絲繩長度，并做好套圈；
6、懸掛：鋼絲繩一頭套在 ②，另一頭套在③ 上，確保水平穩固；
7、接上電源線，打開開關，使用標準光源。
產品特點
-
CIE D65、A雙光源配置
-
光譜穩定、顯色準確
-
照度規范、光照均勻
-
獨具測試同色異譜效應的功能
-
配備使用壽命自動計時器，方便用戶了解設備的運行情況
-
配備按標準設計的傾斜式反投光罩、掛板、臺板和存樣臺
測試原理
人們通常在日光下觀察顏色，所以工業生產中精細的辨色工作，要求照明光源須具有近似真實日光的光譜功率分布，即CIE所規定的D65標準光源。然而，在配色過程中，有一種很特別的現象：樣品與試樣會出現在第一光源下顏色相同，而在另外一種光源下則出現顏色差異，即所謂同色異譜現象。如果您在自己的光環境中配制大量生產的色彩產品，而未能排除同色異譜的問題，當客戶在千差萬別的光環境下產生異議時，投訴甚至退貨都有可能發生，煩惱與損失在所難免。因此當您在確定配色或簽發生產單前，需要用“A”光源測試同色異譜效應，確保萬無一失。
測試應用
|
基礎應用
|
印刷
|
適用于印刷行業的色彩觀察與配色比對
|
|
制漆
|
適用于制漆行業的色彩觀察與配色比對
|
|
油墨印染
|
適用于油墨印染行業的色彩觀察與配色比對
|
技術指標
|
項目/指標
|
SPS-80T 雙光源配色看版臺
|
|
D65
|
A
|
|
顯色性
|
>96
|
100
|
|
色溫
|
6500 K
|
2900 K
|
|
臺面尺寸
|
1050 mm × 700 mm
|
|
電源
|
220VAC 50Hz
|
|
外形尺寸
|
1050 mm (L) × 800 mm (W) × 2100 mm (H)
|
|
凈重
|
40 kg
|
