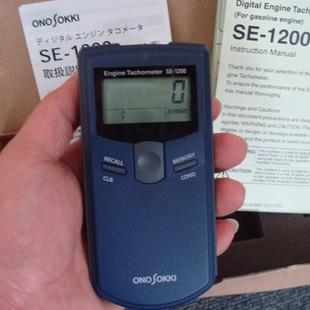

SE-1200非接觸式汽油引擎轉速計
SE-1200非接觸式汽油引擎轉速計
SE-2500 接觸/非接觸式汽油引擎轉速計SE2500
EC-900 電梯專用轉速計
HT-4200非接觸式轉速計
HT-4200光電轉速計
HT-3200轉速計
HT-3200接觸式轉速計

GE-1400 轉速表

只要將傳感器夾在燃油噴射管上即可測量

手握式柴油發動機轉速表 GE-1400 製品寫真（CP-044検出器）

GE-1400是專門為4沖程柴油發動機的轉速測量而設計制造的便攜式數字轉速表。只要將脈動傳感器 CP-044 (須另行購置的選購件)夾在燃油噴射管上，就可以在顯示器上讀取發動機的 r/min 轉速值。

模擬輸出 (也可選擇為監控輸出方式) 與脈沖輸出為標準配置，模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況)，脈沖信號可用來接FFT分析儀作跟蹤分析用。

根據引擎種類的不同，其燃油脈動信號的強弱也不同，會發生 GE-1400 檢測不出信號，無法完成測量的狀況。若遇到這種現象，請及時與本公司在當?shù)氐墓毯痛淼曷?lián)系。

特點

帶記憶儲存功能，*大可保存20個數據
模擬輸出與脈沖輸出為標準配置

■ 模擬輸出	0 ～ 1 V/0 ～ F.S.(F.S.可任意設置)、10 bit D/A變換
■ 脈沖輸出	Hi電平：大于+4.5V、Lo電平：小于+0.5V

帶背景照明功能，在光線不足的地方也能讀取數據
帶觸發器調整功能
可使用三腳架測量

規格簡介

GE-1400 便攜式柴油發動機轉速表

測量對象	4沖程柴油發動機
傳感方式	檢測燃油噴射時在燃油管內所產生脈動信號
適配傳感器	CP-044(選購件)
運算方式	周期運算方式
測量間隔	1秒+1周期以內
顯示器	5位液晶顯示，帶背景照明 (字高：10.2mm)
顯示刷新時間間隔	1 ± 0.2s
顯示單位	r/min、r/s
測量范圍	400 ～ 8000 r/min (采用 r/s 單位時，可用左例 r/min 的指標除以60來求得)
測量精度	顯示值() × (±0.02%) ± 1位 (顯示值為不帶小數點的計數值。)
記憶儲存功能	*大可儲存20個數據
溢出功能	當測量值超出測量范圍時，有溢出(ERROR記號)顯示
轉速上限警告功能	當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示
觸發電平調節功能	本體右側安裝有旋鈕可調節
模擬輸出	與轉速顯示相對應輸出電壓：0 ～ 1 V / 0 ～滿量程(全量程可任意設置) 變換方式：10 bit D/A變換直線性：± 1 % / 滿量程輸出信號刷新時間：小于50 ms + 1個周期的時間溫度穩定性：±0.05% / 滿量程 / ℃(零點與量程) 設定誤差：±0.5% / 滿量程負載阻抗：大于100 kΩ
監控輸出	用來監控來自傳感器的信號(與模擬輸出切換使用)
脈沖輸出	每檢測出一個信號，則輸出一個脈沖輸出電壓：Hi 電平大于+4.5V；Lo電平小于+0.5V 輸出電平的邏輯理論：正邏輯負載阻抗：大于100 kΩ
使用溫度范圍	0 ～＋40℃
保存溫度范圍	－10℃ ～＋50℃
電源	7號干電池(1.5V)×4節，或采用專用AC交流電源適配器PB-7080(選購件)
電池壽命	大于32小時(背景照明OFF時)、8小時(背景照明ON時)
電池不足的告警顯示	當電池電壓降至約4.4 V以下時，會出現電池不足的告警(LOW記號)顯示。
外形尺寸	186.5(W)× 47.5(H)× 66(D)mm
重量	約280g (包括電池)
附屬品	7號干電池×4節、AX-501輸出信號電纜、便攜提箱
價格	請與本公司在各個國家或地區的代理商聯系。
選購件	PB-7080 AC電源適配器 AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m) CP-044 燃油噴射脈動傳感器

CP-044 傳感器

測量對象	柴油發動機
傳感方式	用壓電信號傳感器檢測出燃油噴射時的脈動信號
可測燃油管徑	φ4 ～ 8 mm
傳感器耐壓縮力	1960 bar
測量范圍	400 ～ 6000 r/min
輸出信號	脈沖信號
信號電纜	特殊耐熱電纜4.9 m　(傳感器直接抽頭) — (R03PB6M插頭)
使用溫度范圍	0 ～＋80℃
外形尺寸	φ 32 × 72 mm
重量	約 120 g
