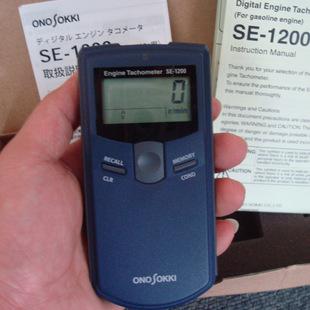

SE-1200非接觸式汽油引擎轉速計
SE-1200非接觸式汽油引擎轉速計
SE-2500 接觸/非接觸式汽油引擎轉速計SE2500
EC-900 電梯專用轉速計
HT-4200非接觸式轉速計
HT-4200光電轉速計
HT-3200轉速計
HT-3200接觸式轉速計
SE-2500 數字轉速表
 |
|
本儀器專門為汽油發動機的轉速測量而設計制造的，傳感器部分與測量部分及顯示部分合為一體，加上內藏式電池，構成一臺便攜式非接觸方式的發動機轉速表。測量時，只要將轉速表的先端部分 (傳感部分) 靠近發動機的點火線圈，就可以測出發動機的轉速 (精度不低于 1r/min 或 0.01r/s) 。若用附屬的外接傳感器 IP-2800 還可以遠離點火線圈進行測量。 測得的數據還可以保存 (*多可存20個數據), 方便用戶事后進行測量確認和分析處理。 模擬輸出 (也可選擇為監控輸出方式) 與脈沖輸出為標準配置，模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況) ，脈沖信號可用來接 FFT 分析儀作跟蹤分析用。
|
特點
| ■ 模擬輸出 | 0 ～ 1 V/0 ～ F.S.(F.S.可任意設置)、10 bit D/A變換 |
| ■ 脈沖輸出 | Hi電平：大于+4.5V、Lo電平：小于+0.5V |
*根據發動機種類的不同，也有可能有的發動機不能測量。
測量方法
|
|
規格簡介
| 測量對象 | 汽油發動機 | ||||||||||||||||||||||||||||||
| 運算方式 | 周期運算方式 | ||||||||||||||||||||||||||||||
| 測量間隔 | 1秒+1周期以內 | ||||||||||||||||||||||||||||||
| 測量單位 | r/min、r/s | ||||||||||||||||||||||||||||||
| 測量范圍 |
*若單位為r/s時，可用上述r/min的指標除以60來求得 |
||||||||||||||||||||||||||||||
| 測量精度 | 顯示值＊×（±0.02%）± 1位（＊顯示值為不帶小數點的計數值。） | ||||||||||||||||||||||||||||||
| 測量方式 | 電磁感應方式 | ||||||||||||||||||||||||||||||
| 測量間距 | 10～200mm | ||||||||||||||||||||||||||||||
| 測量部位 | 點火線圈 | ||||||||||||||||||||||||||||||
| 氣缸與沖程數的選擇 | 內藏式信號選擇器 | ||||||||||||||||||||||||||||||
| 顯示部分 | 7段5位液晶顯示、帶背景照明 | ||||||||||||||||||||||||||||||
| 溢出功能 | 當測量值超出測量范圍時，有溢出(ERROR 記號)顯示 | ||||||||||||||||||||||||||||||
| 轉速上限警告功能 | 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示 | ||||||||||||||||||||||||||||||
| 模擬輸出 |
與轉速顯示相對應
輸出電壓： 0 ～ 1 V / 0 ～ 滿量程 (全量程可任意設置) |
||||||||||||||||||||||||||||||
| 監控輸出 | 用來監控來自傳感器的信號(與模擬輸出切換使用) | ||||||||||||||||||||||||||||||
| 脈沖輸出 |
每檢測出一個信號，則輸出一個脈沖
輸出電壓： Hi 電平 大于 +4.5V ； Lo 電平 小于 +0.5V |
||||||||||||||||||||||||||||||
| 使用溫度范圍 | 0 ～＋40℃ | ||||||||||||||||||||||||||||||
| 保存溫度范圍 | －10℃ ～＋50℃ | ||||||||||||||||||||||||||||||
| 電 源 | 7號干電池 (1.5V) × 4節，或采用專用AC交流電源適配器 PB-7080 (選購件) | ||||||||||||||||||||||||||||||
| 電池壽命 | 大于32小時(背景照明 OFF時) 、 8小時(背景照明 ON時) | ||||||||||||||||||||||||||||||
| 電池不足的告警顯示 | 當電池電壓降至約4.4 V以下時，會出現電池不足的告警(LOW記號)顯示。 | ||||||||||||||||||||||||||||||
| 外形尺寸 | 198.5（L） × 47.5（H） × 66（W） mm | ||||||||||||||||||||||||||||||
| 重 量 | 約250g (僅為主機重量，不包括電池) | ||||||||||||||||||||||||||||||
| 附屬品 | 7號干電池x 4節、IP-2800點火脈沖傳感器、便攜提箱 | ||||||||||||||||||||||||||||||
| 價 格 | 請與本公司在各個國家或地區的代理商聯系。 | ||||||||||||||||||||||||||||||
| 選購件 |
VP-201發動機轉速傳感器 LA-0203A 測量三角架 HT-0521A 測量夾具(與HT-0522 磁性表架配套使用) HT-0522 磁性表架(與HT-0521A 測量夾具配套使用) PB-7080 AC電源適配器 AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m) |
