TX Ranger電纜故障定位儀

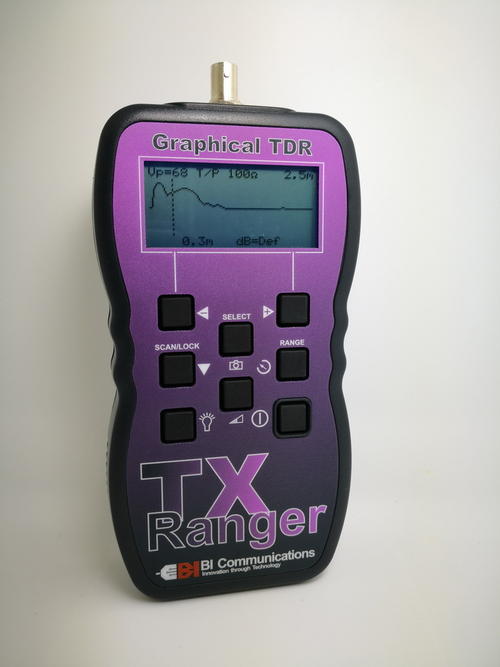

BIC-TX Ranger是一款手持式時域反射計(電纜故障定位儀)，對于電纜故障定位和故障測試分析，TX Ranger提供了完整功能、高性能和旗艦級的規格。初級量程2.5米，結合1.3納秒的脈沖寬度提供了僅5cm的盲區，這使其成為短距離電纜組件和線束故障定位的理想產品。
通過使用可選擇的增益控制，可以輕松識別出微小和間歇性的故障，允許最多7次跟蹤放大，當設置為掃描鎖定模式時，可以選擇高級降噪軟件處理，允許用戶選擇8、16和32點跟蹤，通過減少電氣和環境干擾，平均進一步提高波形跡線的清晰度。
配備了與PC兼容的USB 2.0數據接口，通過自帶軟件“TraceXtra”可存儲測試結果并進行打印測試報告，通過此接口也可以進行固件的實時更新。
TX Ranger具備多達50條波形軌跡的內置存儲容量，包括時間/日期、阻抗、傳播速度、光標位置、量程和增益值。這些波形可以被調用并用于與當前測試電纜進行比較，或通過USB電纜和TRACEXTRA電腦軟件下載到PC。存儲在PC上的歷史數據也可以上傳到TX Ranger，以便與當前測試結果進行比較。
TX Ranger能夠兼容所有金屬電纜類型，儀器提供了4種用戶可選的阻抗設置，分別為25、50、75和100歐姆，Vp設置為1-99％，或者使用波速度英尺或米每微秒。使用音頻發生器功能可以追蹤故障電纜，向電路輸入振蕩音頻。
TX Ranger通過CE認證，堅固的ABS外殼，達到IP54防護等級，適合戶外使用。作為一個核心儀器，TX Ranger提供了直觀的圖形菜單顯示，簡單易于使用。TX Ranger的重量?jī)H350克，便于攜帶，是工程師現場短距離電纜故障分析測試定位應用的最佳儀器。
產品特點
手持式、輕便設計、僅重350克；
9段量程，初級量程2.5米，最大640米；
25、50、75、100歐姆可選電纜阻抗；
快速測試、記錄時間和日期信息；
高級波形降噪軟件處理；
具備存儲功能，可存儲50個波形軌跡；
USB2.0接口、數據下載和軟件實時更新；
TraceXtra專業PC軟件（下載和分析波形）；
背光顯示適合于黑暗環境使用
內置音頻發生器可用于查線；
適用于電力、通訊電纜、網線、同軸電纜等；
軟質便攜包和專業測試棒；
IP54防護等級；
CE認證。
量程 2.5, 5, 10, 20, 40, 80, 160,320, 640米
量程選擇 手動/自動
精度 1%
誤差 1%
靈敏度 10像素反饋于640米，@0.6mm?，PE , TP
VP傳導速率 1~99%可調、或調為英尺米/微秒
用戶增益調整 7x
輸出脈沖 5V峰值到峰值，開路
輸出阻抗 25、50、75及100歐姆
輸出脈沖寬度 1.3ns，自動調整
掃描速率 2次/秒或掃描保持
波形平均模式 波形平均模式用戶可選，禁用，8、16或32點跡線
內存 50 個測試結果
音頻發生器 810-1100Hz震蕩信號
電池壽命 20小時連續掃描測試時間
電池類型 6伏 4 x 1.5 AA 堿性電池
自動關機 可選1,2,3分鐘 或 取消
顯示屏 128×64像素的背光顯示屏
過壓保護 交流250V
工作溫度 -10℃/ 50℃
存儲溫度 -20℃ / 70℃
尺寸 165 × 90 × 37毫米
重量 350克
安全 IEC 61010-1，EN 60950
EMC BS/EN 61326-1
防水防塵 IP54
